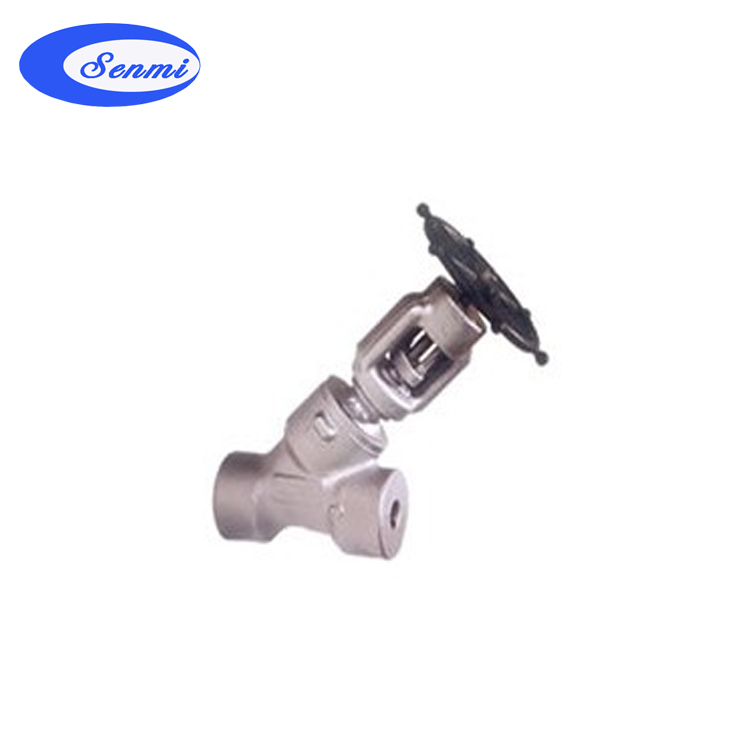

鍛鋼Y型截止閥簡述
彬米生產的鍛鋼Y型截止閥 具有結構先進、生產工藝精湛、規格齊全、質量上乘等特點。閥體材料采用A105、LF21、F5、F11、304、304L、316、316L、鉬二鈦等，口徑3/8"-2"(DN10-50)，壓力PN1.6-32MPa 150Lb-2500Lb，產品廣泛應用于石油、化工、冶金、機械、電力、軍工等管道行業，引進裝置配套及重點工程建設上，深受用戶的依賴和好評。
鍛鋼Y型截止閥設計結構和特征
“Y”型鍛鋼閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封。客戶有特殊要求時也可采用全焊二連接。第三種為壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
鍛鋼Y型截止閥 的設計與制造符合API602，BS5352和ASME B16.34。
檢驗與測試按API 598，標記按MSS-SP-25。
鍛鋼Y型截止閥 800Lb 標準材質細表
| 序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304(L) |
F316(L) |
| 1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 2 |
閥瓣 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
| 3 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
| 4 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
| 5 |
閥蓋 |
A105 |
A276 304 |
A182F304(L) |
A182F316(L) |
| 6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 7 |
填料 |
柔性石墨 |
PTFE |
| 8 |
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
| 9 |
填料壓板 |
A216WCB |
A351CF8 |
| 10 |
手輪 |
A197 |
| 11 |
銘牌 |
SS |
| 12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 13 |
閥桿螺母 |
A276410 |
| 14 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 15 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 16 |
銷釘 |
柔性石墨 |
PTFE |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
|
