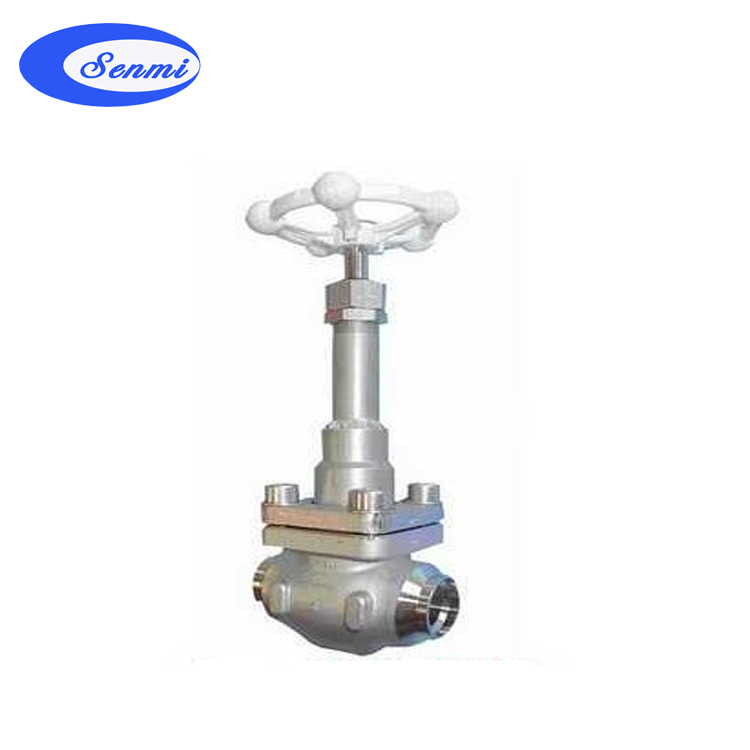

低溫焊接截止閥產品特點
低溫焊接截止閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。J61Y鍛鋼低溫截止閥與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點
低溫焊接截止閥 800Lb 標準材質細表
| 序號 |
零件名稱 |
AStoASTM |
SStoASTM |
| A350LF2 |
A350LF3 |
A182F304 |
A182F316(L) |
| 1 |
閥體 |
A350LF2 |
A350LF3 |
A182F304(L) |
A182F316(L) |
| 2 |
閥瓣 |
A276410 |
A276304(L) |
A276304(L) |
A276316(L) |
| 3 |
閥蓋 |
A350LF2 |
A350LF3 |
A182F304(L) |
A182F316(L) |
| 4 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
| 5 |
螺栓螺母 |
A193B7 |
A193B7 |
A193B8 |
A193B8M |
| 6 |
閥桿 |
A182F6 |
A182F6 |
A182F304(L) |
A182F316(L) |
| 7 |
填料 |
柔性石墨 |
PTFE |
| 8 |
填料壓套 |
A2764120 |
A182F304 |
| 9 |
銷釘 |
A276420 |
A182F304 |
| 10 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 11 |
填料壓板 |
AWCB |
A351CF8 |
| 12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 13 |
閥桿螺母 |
A276 410 |
| 14 |
手輪 |
A197 |
| 15 |
銘牌 |
SS |
| 16 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 適用溫度 |
≥-40℃ |
≥-101℃ |
≥-196℃ |
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼; 尺寸(MM)和重量(KG)
| NPS |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
| L |
79 |
92 |
111 |
120 |
120 |
172 |
200 |
| H(開) |
330 |
337 |
370 |
480 |
410 |
474 |
546 |
| W |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
| 重量 |
螺栓式 |
5.2 |
7.2 |
10.9 |
13.5 |
15.2 |
19.8 |
29.0 |
| 焊接式 |
4.8 |
6.5 |
9.5 |
11.5 |
13.1 |
17.5 |
26.8 |
|
