鍛鋼法蘭升降式止回閥概述
鍛鋼法蘭升降式止回閥其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。

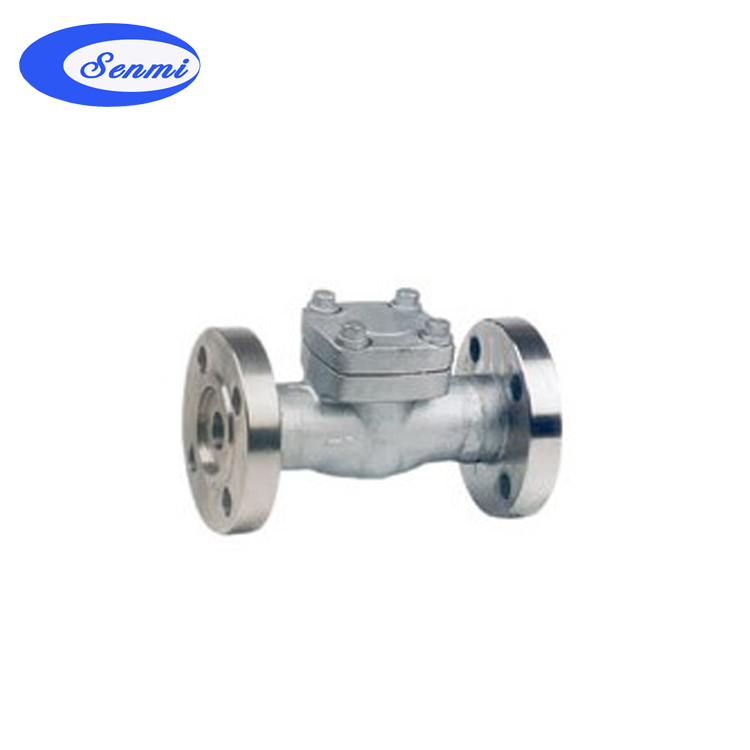

鍛鋼法蘭升降式止回閥
鍛鋼法蘭升降式止回閥標準材質明細表
| 序號 |
Part Name |
CS to ASTM |
AS to ASTM
|
SS to ASTM |
| Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
| 1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 3 |
閥瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 4 |
銘牌 |
SS |
| 5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
| 6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼； 鍛鋼法蘭升降式止回閥結構解剖圖

鍛鋼法蘭升降式止回閥 尺寸和重量
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L(RF)
L1(BW)
|
150Lb
|
108
|
117
|
127
|
140
|
165
|
203
|
|
300Lb
|
152
|
178
|
203
|
216
|
229
|
267
|
|
600Lb
|
165
|
190
|
216
|
229
|
241
|
292
|
|
H
|
150Lb ～ 300Lb
|
61
|
61
|
79
|
95
|
103
|
118
|
|
600Lb
|
61
|
79
|
95
|
103
|
118
|
135
|
|
重量
|
150Lb
|
RF
|
2.56
|
3.37
|
4.37
|
8.17
|
8.94
|
12.64
|
|
BW
|
1.70
|
190
|
2.10
|
5.12 >
|
5.50 >
|
1.89 >
|
|
300Lb
|
RF
|
2.73 >
|
3.65 >
|
4.74 >
|
8.77 >
|
9.60 >
|
13.70 >
|
|
BW
|
1.90 >
|
2.10 >
|
3.00 >
|
5.12 >
|
6.60 >
|
7.85 >
|
|
600Lb
|
RF
|
3.00 >
|
4.00 >
|
5.83 >
|
9.47 >
|
10.10 >
|
15.6 >
|
|
BW
|
2.00 >
|
3.12 >
|
4.25 >
|
7.25 >
|
8.56 >
|
13.60 >
|
尺寸和重量
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L(RTJ)
|
216
|
229
|
254
|
279
|
305
|
371
|
|
L1(BW)
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H
|
79
|
79
|
95
|
104
|
120
|
139
|
|
重量
|
RTJ
|
8.5
|
10.5
|
15.7
|
20.8
|
27.2
|
33.0
|
|
BW
|
6.4
|
8.0
|
13.2
|
17.8
|
24.2
|
29.7
|
|
