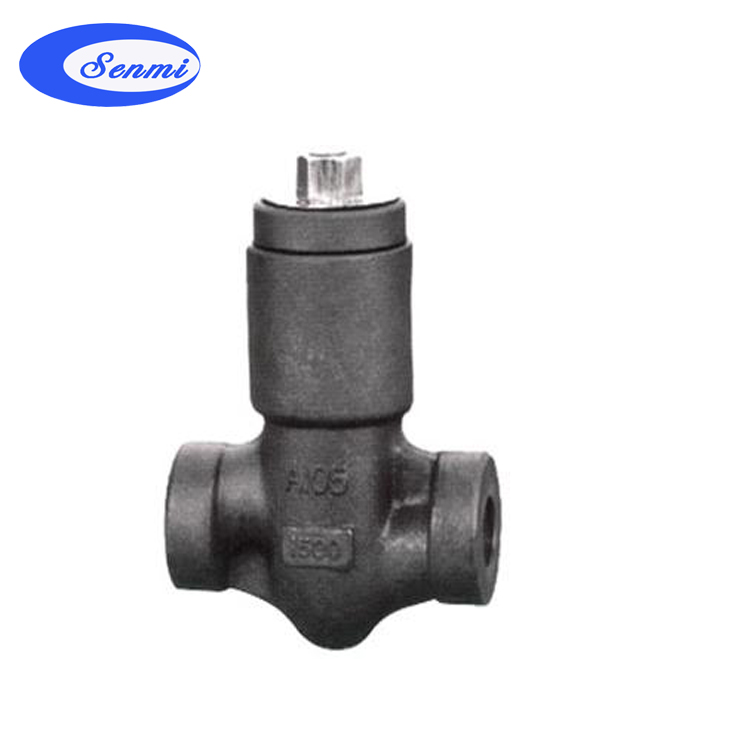

自密封螺紋止回閥產品結構特點
1.止回閥的設計與制造符合MSSP-118和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25。
2.全徑或縮徑
3.升降式止回閥
4.球式止回閥
5.旋啟式止回閥
6.按需求內置彈簧
7.螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連8.接內壓自緊式閥蓋
9.整體式上密封座
10.承插端符合ASME B16.11
11.螺紋連接端（NPT）符合ANSI/ASME B1.20.1
12.閥瓣可變換為節流型、針型、球型
自密封螺紋止回閥 概述
自密封焊接式止回閥其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。自密封螺紋止回閥可水平或者垂直安裝。
自密封螺紋止回閥零部件材料
| 序號 |
零件名稱 |
CSTOASTM |
ASTOASTM |
SSTOASTM |
| A105 |
F22 |
F304(L) |
F316(L) |
| 1 |
閥座 |
A276410 |
A276304 |
A276304(L) |
A276316(L) |
| 2 |
銷釘 |
A276420 |
A182F304 |
A182F316 |
| 3 |
密封圈 |
A276304L |
A276316L |
| 4 |
密封螺母 |
A105 |
A182F304 |
A182F304(L) |
A182F316(L) |
| 5 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 6 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 7 |
提升螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 8 |
四開環 |
A276420 |
A182F304 |
A182F316 |
| 9 |
吊橋 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
| 10 |
搖桿 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 11 |
閥瓣 |
A276410 |
F304 |
A182F304(L) |
F316(L) |
| 12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
|
