氣動切斷球閥按作用方式分為單作用氣動球閥與雙作用的氣動球閥，其區別在于，單作用的氣缸內有彈簧，而雙作用內沒有，單作用的分為氣開和氣關兩種，有斷氣源保護功能，雙作用則全是靠氣源來控制開或關，斷氣則保持閥位。如選型錯誤則要聯系生產廠商，看氣缸是否通用，如果通用則要電話聯系指導修改，不過修改過后后期出現問題，廠商一般來說是不與進行保修的。如果不通用，則只能進行更換，相對來說這樣做在后期有保障些。
單作用：就是氣缸活塞的一邊是彈簧、一邊是氣缸。——這種閥當壓縮空氣斷掉時，活塞就會(huì )受彈簧力的驅動而使閥門全關或全開。
雙作用：氣缸里沒有彈簧，活塞的兩邊都是氣缸，這種閥門的本身是沒有氣開、氣閉的說法的，停氣時閥門的開度是保持在原位上不動的。
但也是通過其它手段實現氣開、氣閉的，比如儲氣罐。

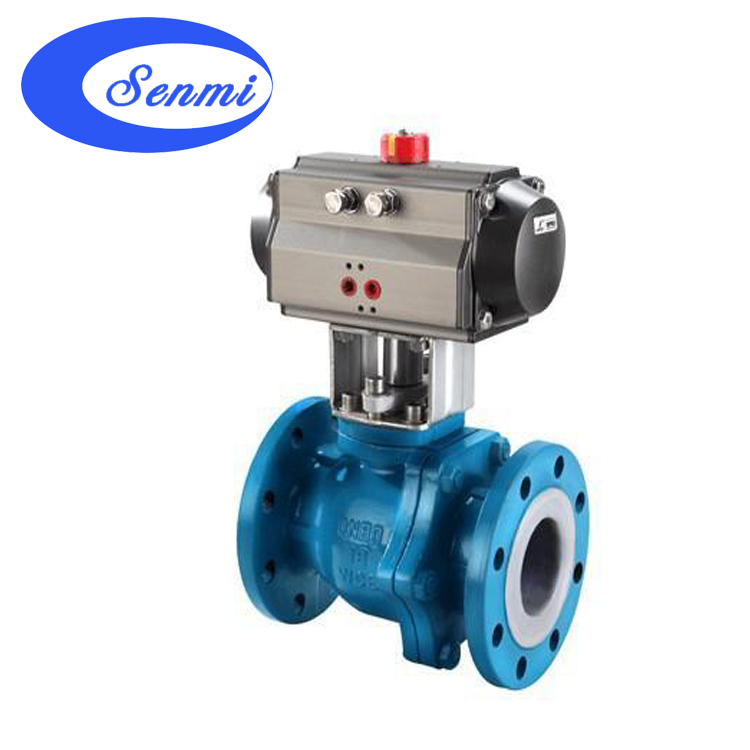

SMQ641F46 氣動襯氟球閥是采用氣動執行器與襯氟球閥組成，閥門采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。Q641F46氣動襯氟球閥可作開關或調節之用，耐腐蝕氣動球閥適用于各種工業管道中液體和氣體的輸送（包括蒸氣），在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑SMQ641F46氣動襯氟球閥提供最大的流量，并可用于掃線清洗或隔離輸送的管道。耐腐蝕氣Q641F46 氣動襯氟球閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
閥體及內件
|
閥體形式
|
兩段式鑄造閥體（內襯四氟）
|
|
公稱通徑
|
DN15～DN400
|
|
公稱壓力
|
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法蘭標準
|
GB、JB、HG、JIS、ANSI、DIN
|
|
連接形式
|
法蘭式
|
|
壓蓋型式
|
螺栓壓緊式
|
|
適用溫度
|
-40～+180℃
|
|
球體形式
|
"O"型全襯氟球體
|
|
流量特性
|
近似快開特性
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
|
執行器型號
|
GT、SR、ST、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-20～+90℃
|
|
作用形式
|
單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC）
雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL）
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
Q641F46氣動襯氟球閥主要零件材料
|
閥體
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥芯
|
不銹鋼+聚四氟依稀（F46）
|
|
閥座
|
聚四氟依稀（F46）
|
|
閥桿
|
2Cr13
|
|
填料
|
柔性石墨、聚四氟依稀
|
|
支架
|
鑄鐵、鑄鋼、不銹鋼
|
|
聯軸器
|
25、35、45
|
Q641F46氣動襯氟球閥主要性能指標
|
公稱通徑 DN（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
允許壓差（MPa）
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
軟密封VI級
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的2%
|
Q641F46氣動襯氟球閥主要性能規范
|
試驗壓力（MPa）
|
公稱壓力（MPa）
|
壓力級
|
JIS（K）
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
3.0
|
7.5
|
16.5
|
2.4
|
3.8
|
|
密封試驗
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
2.2
|
5.5
|
12.1
|
1.5
|
2.8
|
|
氣密試驗
|
0.4～0.7MPa
|
|
