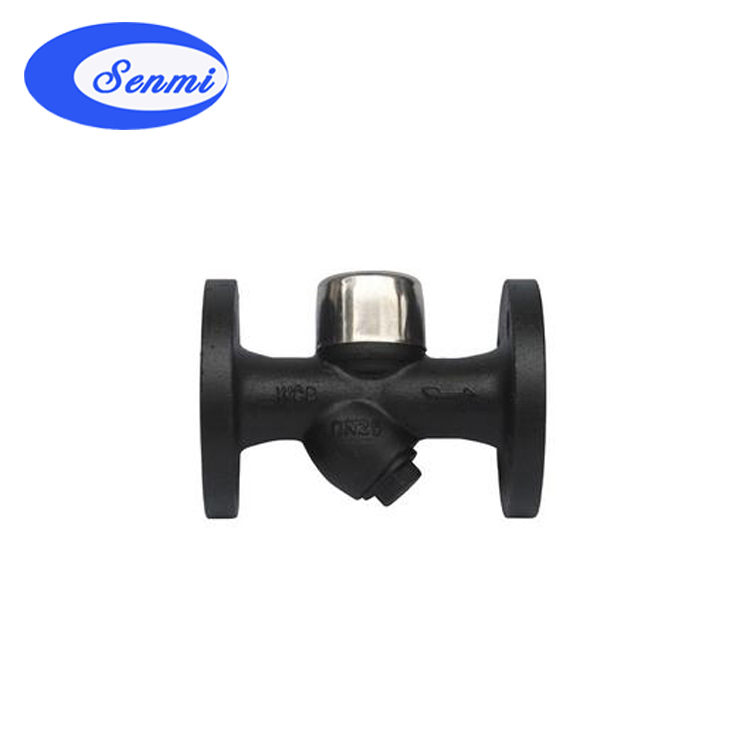

圓盤式蒸汽疏水閥特點及原理
圓盤式蒸汽疏水閥結構獨特、價格低、動作可靠。漏氣率<3%，不受壓力波動的影響，壓力范圍大。由于密封面不銹鋼，使用壽命高于國內同類產品。
熱動力式疏水閥是根據柏努力定律及蒸汽與凝結水的物理特性,通過排放凝結水來改變作用在閥片上的動、靜壓力而使疏水閥執行無件-----閥片開關閥門.
圓盤式蒸汽疏水閥工作原理:
當裝置剛啟動時,首先在較低的壓力下空氣和冷凝水流過疏水閥,通過入口孔托起閥片,再由出口孔排出,當壓力、溫度上升后,內壓上升,推動凝結水很快地通過疏水閥,在進出口之間存有很大的壓降,由于蒸汽比同樣重的凝結水的體積大的多,而增大流速,這時閥片的靜壓降低,使閥片下落,蒸汽從出口孔中間由四周流向閥片和閥蓋之間的間隙,進入壓力室,將閥片壓在密封環上,關閉閥門.當壓力室的蒸汽溫度降低,開始冷凝,使壓力室內的壓力降低,進口壓力托起閥片,疏水閥開啟進行排水.
圓盤式蒸汽疏水閥排水量參照表（Kg/h）
|
產品型號
Produstion Type
|
DN
|
工作壓差（Mpa)
|
|
0.05
|
0.15
|
0.4
|
0.6
|
1.0
|
1.6
|
2.5
|
|
CS19H-16C
CS49H-16C
CS69H-16C
|
15,20,25
|
150
|
280
|
400
|
475
|
600
|
800
|
|
|
32,40,50
|
550
|
650
|
900
|
1200
|
1700
|
2100
|
|
|
CS19H-25
CS49H-25
CS69H-25
|
15,20,25
|
1717
|
1828
|
2536
|
2701
|
3202
|
3581
|
|
|
32,40
|
56
|
|
119
|
|
321
|
470
|
534
|
|
50
|
1800
|
2050
|
2600
|
3000
|
3500
|
4300
|
5000
|
|
CS19H-40
CS49H-40
CS69H-40
|
15,20,25
|
56
|
|
119
|
|
321
|
470
|
534
|
|
32,40,50
|
1800
|
2050
|
2600
|
3000
|
3500
|
4300
|
5000
|
圓盤式蒸汽疏水閥外形連接尺寸
|
產品型號
Produstion Type
|
DN
|
螺紋連接
|
承接焊連接
|
重量
（kg)Weight
|
法蘭連接
|
重量
（kg)Weight
|
|
RC
|
L
|
H
|
H1
|
L
|
H
|
H1
|
D’
|
t
|
L
|
H
|
H1
|
D
|
K
|
d
|
c
|
f
|
N-φ
|
|
(mm)
|
(mm)
|
(mm)
|
|
|
15
|
1/2
|
75
|
57
|
35
|
75
|
57
|
35
|
23
|
7
|
1.23
|
150
|
57
|
35
|
95
|
65
|
45
|
14
|
2
|
4-14
|
3.13
|
|
20
|
3/4
|
85
|
60
|
43
|
85
|
60
|
43
|
28
|
7
|
1.32
|
150
|
60
|
43
|
105
|
75
|
55
|
14
|
2
|
4-14
|
3.70
|
|
25
|
1
|
95
|
68
|
50
|
95
|
68
|
50
|
33
|
10
|
1.67
|
160
|
68
|
50
|
115
|
85
|
65
|
14
|
2
|
4-14
|
4.78
|
|
32
|
11/4
|
105
|
90
|
80
|
105
|
90
|
80
|
42
|
12
|
6.7
|
200
|
90
|
80
|
135
|
100
|
78
|
16
|
2
|
4-18
|
10.8
|
|
40
|
11/2
|
110
|
90
|
80
|
110
|
90
|
80
|
52
|
12
|
6.9
|
230
|
90
|
80
|
145
|
110
|
85
|
16
|
3
|
4-18
|
10.84
|
|
50
|
2
|
170
|
95
|
87
|
130
|
95
|
87
|
62
|
12
|
7.7
|
230
|
95
|
87
|
160
|
125
|
100
|
16
|
3
|
4-18
|
13.62
|
|
CS19H-40
CS49H-40
CS69H-40
|
15
|
1/2
|
75
|
61
|
41
|
75
|
61
|
41
|
23
|
9
|
1.23
|
150
|
61
|
41
|
95
|
65
|
45
|
16
|
2
|
4-14
|
3.13
|
|
20
|
3/4
|
85
|
64
|
45
|
85
|
64
|
45
|
28
|
12
|
1.32
|
150
|
64
|
45
|
105
|
75
|
55
|
16
|
2
|
4-14
|
3.70
|
|
25
|
1
|
95
|
68
|
45
|
95
|
68
|
45
|
33
|
15
|
1.67
|
160
|
68
|
45
|
115
|
85
|
65
|
16
|
2
|
4-14
|
4.78
|
|
32
|
11/4
|
105
|
81
|
56
|
105
|
81
|
56
|
40
|
15
|
6.7
|
200
|
81
|
56
|
135
|
100
|
78
|
18
|
2
|
4-18
|
11.7
|
|
40
|
11/2
|
110
|
81
|
56
|
110
|
81
|
56
|
50
|
15
|
6.82
|
230
|
81
|
56
|
145
|
110
|
85
|
18
|
3
|
4-18
|
11.82
|
|
50
|
2
|
120
|
89
|
64
|
120
|
89
|
64
|
60
|
20
|
7.62
|
230
|
89
|
64
|
160
|
125
|
100
|
20
|
3
|
4-18
|
14.14
|
|
