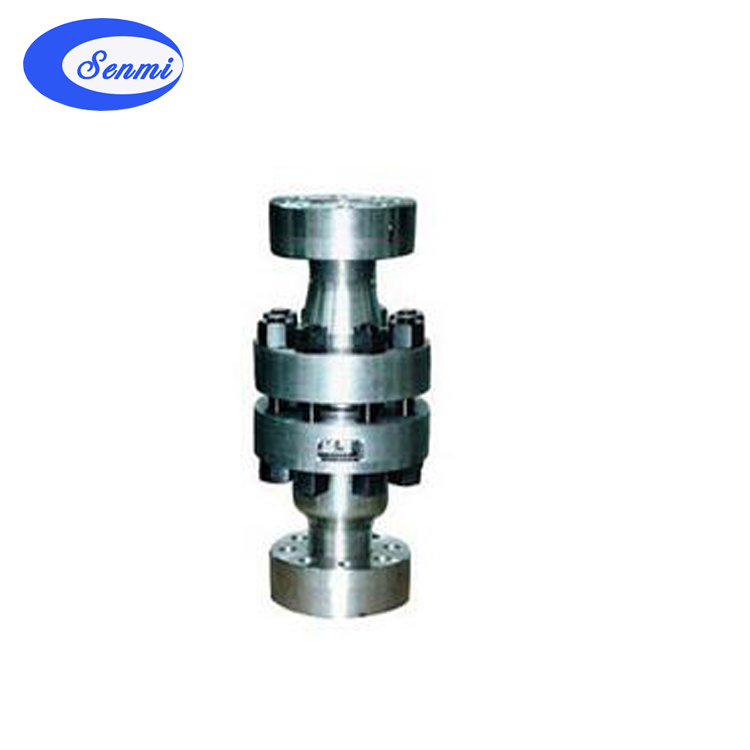

高壓升降式止回閥有以下三點結構特點：
1、上、下閥體用法蘭連接
2、制造和驗收條件按JB450的規定。
3、高壓升降式止回閥的閥瓣、閥座密封面采用司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
4、高壓升降式止回閥的高溫耐壓部件采用優質耐熱合金鋼制造，安全可靠，性能穩定，使用壽命長。
高壓升降式止回閥已被廣泛使用于各種化工、冶金、鋼鐵等行業的高壓管路上。
適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保
高壓升降式止回閥 主要性能規范
| 型號 |
公稱壓力
（Mpa） |
試驗壓力（Mpa） |
工作壓力
（Mpa） |
工作溫度 |
工作介質 |
| 密封 |
強度 |
| H42Y-160/320 |
16 |
17.6 |
24 |
16 |
≤200℃ |
C：氮、氫、氨 |
| 32 |
35.2 |
48 |
32 |
| H42Y-220/320 |
22 |
24.2 |
33 |
22 |
≤200℃ |
R：尿素甲胺液 |
| 32 |
35.2 |
48 |
32 |
高壓升降式止回閥 主要零件材料
零件名稱 |
材料 |
| H42Y－160C、320C |
H42W-220R、320R |
| 閥 體 |
合結鋼 40 |
不銹鋼 0Cr18Ni12Mo2Ti |
| 閥座、閥瓣 |
不銹鋼 2CR13 |
不銹鋼 0Cr18Ni12Mo2Ti |
| 彈 簧 |
彈簧鋼 50CrVA |
不銹鋼 0Cr18Ni12Mo2Ti |
對高壓升降式止回閥 主要連接尺寸和重量
型 號 |
公稱通徑
DN(mm) |
尺 寸 (mm) |
| D |
D1 |
D2 |
Do |
b |
n-d |
L |
重量/㎏ |
H42Y/W
160/220 |
10 |
135 |
60 |
95 |
12 |
20 |
3-￠18 |
232 |
12 |
| 15 |
175 |
60 |
95 |
15 |
20 |
3-￠18 |
288 |
12 |
| 25 |
190 |
68 |
105 |
23 |
20 |
3-￠18 |
325 |
29 |
| 32 |
210 |
80 |
115 |
29 |
22 |
4-￠18 |
350 |
43 |
| 40 |
265 |
115 |
165 |
39 |
28 |
6-￠26 |
460 |
95 |
| 50 |
330 |
115 |
165 |
48 |
32 |
6-￠26 |
505 |
115 |
| 65 |
360 |
145 |
200 |
61 |
40 |
6-￠29 |
564 |
156 |
| 80 |
390 |
170 |
225 |
74 |
50 |
6-￠33 |
700 |
246 |
| 100 |
430 |
195 |
260 |
93 |
60 |
6-￠36 |
750 |
292 |
| 125 |
460 |
235 |
300 |
119 |
75 |
8-￠39 |
789 |
351 |
| 150 |
500 |
255 |
330 |
136 |
78 |
8-￠42 |
840 |
374 |
| 200 |
550 |
315 |
400 |
165 |
90 |
8-￠48 |
900 |
480 |
H42Y/W
220/320 |
10 |
135 |
60 |
95 |
10 |
20 |
3-￠18 |
232 |
12.2 |
| 15 |
175 |
68 |
105 |
17 |
20 |
3-￠18 |
288 |
12.2 |
| 25 |
190 |
80 |
115 |
23 |
22 |
4-￠18 |
325 |
33.1 |
| 32 |
210 |
95 |
135 |
29 |
25 |
4-￠22 |
350 |
46 |
| 40 |
265 |
115 |
165 |
42 |
32 |
6-￠26 |
460 |
110 |
| 50 |
330 |
145 |
200 |
53 |
40 |
6-￠29 |
505 |
130 |
| 65 |
360 |
170 |
225 |
68 |
50 |
6-￠33 |
564 |
211 |
| 80 |
390 |
195 |
260 |
85 |
60 |
6-￠36 |
700 |
341 |
| 100 |
430 |
235 |
300 |
103 |
75 |
8-￠39 |
750 |
380 |
| 125 |
460 |
255 |
330 |
120 |
78 |
8-￠42 |
789 |
435 |
| 150 |
500 |
315 |
400 |
136 |
90 |
8-￠48 |
840 |
463 |
| 200 |
550 |
380 |
480 |
165 |
110 |
8-￠55 |
900 |
502 |
|
