  產品展示 首頁 > 產品展示 > 截止閥

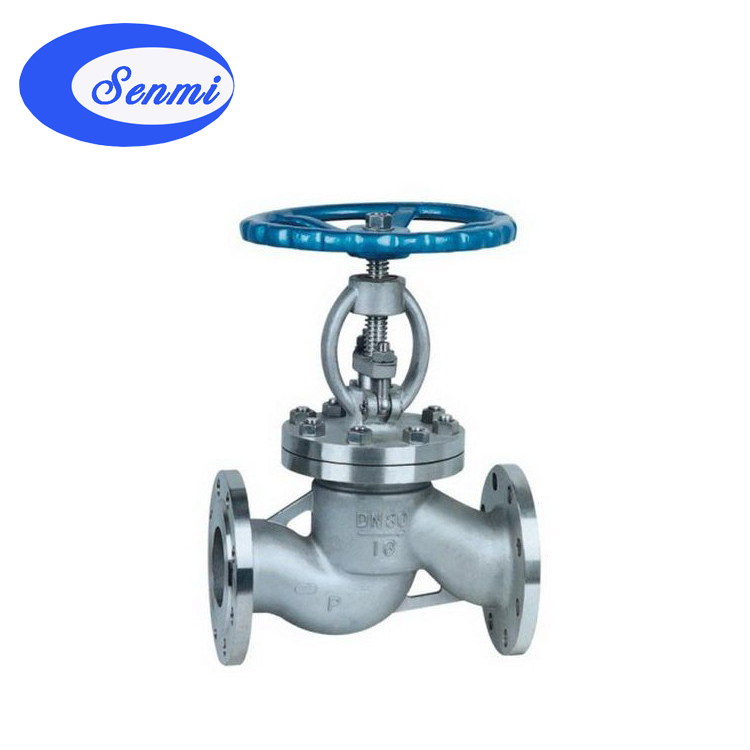

不銹鋼截止閥
放大圖片
產品名稱: 不銹鋼截止閥
產品型號:
產品特點: 不銹鋼截止閥
不銹鋼截止閥詳細資料:

一、不銹鋼截止閥應用規范:

1、設計制造按GB12235-89

2、結構長度按GB12221-89

3、法蘭尺寸按JB/G79-94

4、閥門檢查和試驗按GB13927

二、不銹鋼截止閥性能規范:

型號 公稱壓力 試驗壓力 工作溫度(℃) 適用介質
強度(水)(Mpa) 密封(水)空氣(Mpa) 低壓密封空氣(Mpa)
J41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID
J41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸類
ACETIC ACID
醋酸類
NITRIV ACID
硝酸類
J41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETIC ACID
J41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸類

三、不銹鋼截止閥主要零件材質:

零件名稱 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列
閥體/閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
閥瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
閥桿 ZG1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13
填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨
墊片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
壓蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
填料壓環 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

四、不銹鋼截止閥1.6MPa主要連接尺寸及重量:

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170

不銹鋼截止閥2.5MPa主要連接尺寸及重量:

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170

不銹鋼截止閥4.0MPa主要連接尺寸及重量:

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 491 705 850 1234

不銹鋼截止閥6.4MPa主要連接尺寸及重量:

尺寸 DN 15 20 25 40 50 65 80 100 125 150
L mm 170 190 210 230 260 300 340 380 430 550
H mm 195 228 250 325 360 410 450 485 537 646
W mm 140 160 180 200 240 280 320 360 400 450
重量 kg 10 13 15 19 25 35 48 56 125 157

10.0MPa主要連接尺寸及重量:

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L mm 170 190 210 230 260 300 340 380 430 500 550 650 775 900
H mm 195 228 250 325 360 410 450 485 537   840 925 1015 1200
W mm 100 100 120 160 160 180 200 200 240 - - - - -
重量 kg 10 12 17 25 30 40 68 92 107 - 310 590 850 1040

16.0MPa主要連接尺寸及重量:

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 170 190 210 230 260 300 340 380 430 500 550 650
H mm 148 156 175 200 231 262 470 500 557 613 671 765
W mm 100 100 120 140 160 180 360 400 450 450 500 500
重量 kg 4.64 7.42 10.07 12.3 15.2 29.71 65 83 125 175 249 375
