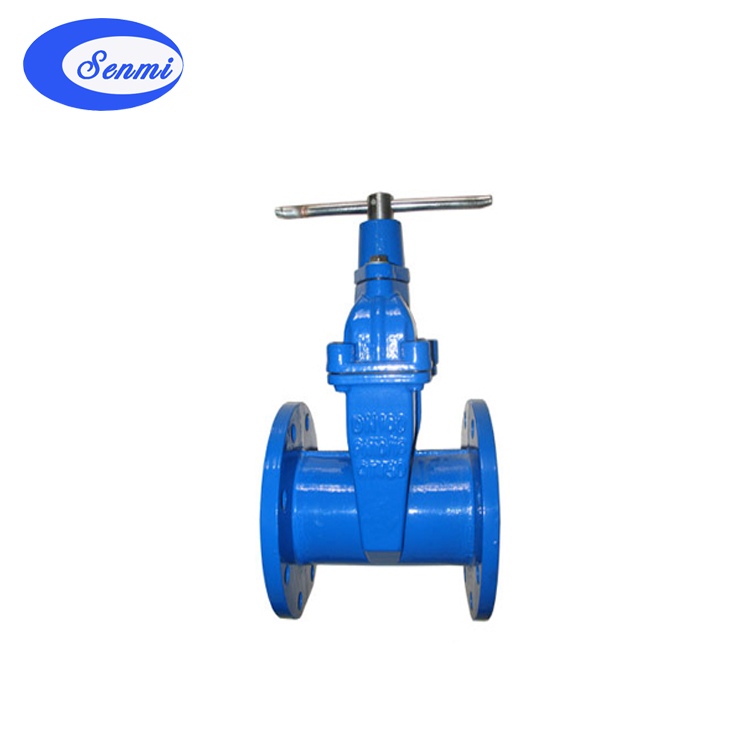

表前軟密封閘閥包括閥體、閘閥機構、鎖閥裝置，其中閥裝置包括通過傳動銷與閘閥機構的閥桿相連接的帶撥銷孔的磁座、至少一組設置在閘閥機構的旋帽中和磁座中的孔及鎖孔內的鎖珠組件，其特征在于所述的鎖珠組件包括從下至上依次設置的靜止磁鋼、堵頭、滑動磁鋼，其中堵頭與孔為過盈配合，堵頭的上端面低于旋帽中鎖孔的最高面，滑動磁鋼的高度大于堵頭的上端面至旋帽中鎖孔的最高面之間的高度，而小于磁座部分鎖孔的高度，靜止磁鋼與滑動磁鋼相鄰的一端磁極極性相異。本實用新型具有耐久性較好、結構簡單、成本較低的優點。
表前軟密封閘閥的結構：包括閥體、閘閥機構、閥裝置，所述的鎖閥裝置包括通過傳動銷與閘閥機構的閥桿相連接的磁座和至少一組連通于旋帽中和磁座中的鎖孔及其內的鎖珠組件、安裝在磁座外的防塵罩，在磁座上設有撥銷孔，珠組件包括位于鎖孔底部的彈簧中部的制動銷上部的磁鋼制動銷上端面高于旋帽和磁座的結合面，磁鋼外徑大于旋帽鎖孔孔徑，另外在專用的扳手內固 定有與磁座內磁鋼相配對的強力磁鋼，兩配對的磁鋼相鄰一端 的磁極極性相同；這樣利用磁極同級相斥的原理用扳手將表前閥內的 鎖珠組件推離鎖緊位置，轉動扳手，可打開或鎖緊閥門，此實用新型 表前閥的原理不易被掌握，使管理更加安全，但由于其鎖珠組件 中采用了彈簧，長期使用后彈簧易失效，導致加密閥不能正常開閉， 其耐久性較差。 本實用新型的目的在于克服現有技術的上述缺點，提供一種加密閥，其耐久性較好。
本實用新型的目的是這樣實現的：
一種加密閥，包括閥體、閘閥機構、鎖閥裝置，其中鎖閥裝置包 括通過傳動銷與閘閥機構的閥桿相連接的帶撥銷孔的磁座、至少一組 設置在閘閥機構的旋帽中和磁座中的鎖孔及鎖孔內的鎖珠組件，其特 征在于所述的鎖珠組件包括從下至上依次設置的靜止磁鋼、堵頭、滑 動磁鋼，其中堵頭與鎖孔為過盈配合，達到固定靜止磁鋼的目的，堵 頭的上端面低于旋帽中鎖孔的最高面，滑動磁鋼的高度大于堵頭的上 端面至旋帽中鎖孔的最高面之間的高度，而小于磁座部分鎖孔的高 度，靜止磁鋼與滑動磁鋼相鄰的一端磁極極性相異；
作為本實用新型的進一步優化，所述設置在閘閥機構的旋帽中和 磁座中的鎖孔及鎖孔內的鎖珠組件為兩組或兩組以上，它們以閥桿的 軸線為中心均勻分布 本實用新型的工作過程為：將與加密閥配套的專用扳手上的撥銷 插入磁座上的撥銷孔中，由于扳手上設置有與磁座鎖孔位置對應的強 力磁鋼，強力磁鋼與鎖孔內滑動磁鋼相鄰一端的極性相異，可克服靜 止磁鋼對滑動磁鋼的吸力將滑動磁鋼往上吸起，此時滑動磁鋼被吸入 位于磁座部分的鎖孔中，解除鎖緊，此時轉動扳手可打開閥門；將磁 座旋轉到位并取走扳手，滑動磁鋼在靜止磁鋼的吸力下下移，位于磁 座和旋帽的鎖孔中，閥桿不能轉動，加密閥處于鎖緊狀態; 本實用新型在鎖珠組件中取消了原有的;不易失效，其耐久 性較好，且取消了防塵蓋，結構簡單、成本較低。 |
