| 產品名稱： |

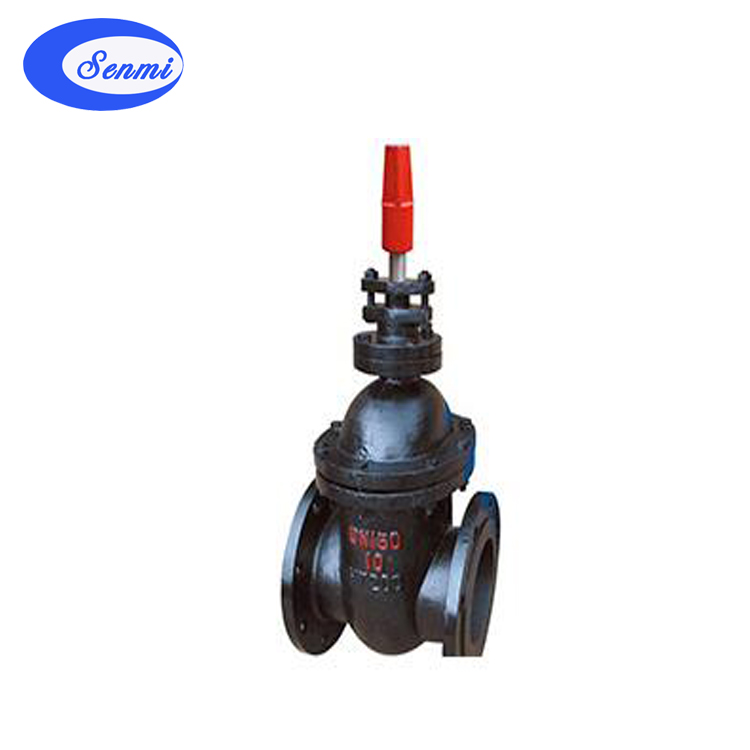

暗桿埋地式閘閥 |
| 產品型號： |
|
| 產品特點： |
SZ45T/W-10型暗桿埋地式閘閥適用于地下管路上作啟閉作用。 |
|
主要特點
SZ45T/W-10型暗桿埋地式閘閥適用于地下管路上作啟閉作用。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
暗桿埋地式閘閥主要零件材料
| 零件名稱 |
材 料 |
| SZ45T-10 |
SZ45W-10 |
| 閥體、閥蓋 |
灰鑄鐵 |
灰鑄鐵 |
| 閘 板 |
灰鑄鐵＋黃銅 |
灰鑄鐵 |
| 閥 桿 |
碳鋼(銅) |
碳鋼(銅) |
| 閥桿螺母 |
青銅（球鐵） |
青銅（球鐵） |
暗桿埋地式閘閥性能規范
| 型號 |
公稱壓力
（MPa） |
試驗壓力 |
適用溫度
（℃） |
適用介質 |
強度（水）
（MPa） |
密封（水）
（MPa） |
| SZ45T-10 |
1.0 |
1.5 |
1.1 |
≤100 |
蒸氣、水、 |
| SZ45W-10 |
≤100 |
油品 |
暗桿埋地式閘閥主要連接外型尺寸
| 型 號 |
公稱
通徑
DN(㎜) |
尺寸 |
重量（㎏） |
| L |
D |
D1 |
D2 |
b-f |
z-фd |
A |
K |
H |
| SZ45T/W-10 |
40 |
165 |
145 |
110 |
85 |
18-3 |
4-ф18 |
65 |
32 |
300 |
10 |
| 50 |
178 |
160 |
125 |
100 |
20-3 |
4-ф18 |
65 |
32 |
355 |
16 |
| 65 |
190 |
180 |
145 |
120 |
20-3 |
4-ф18 |
65 |
32 |
360 |
21 |
| 80 |
203 |
195 |
160 |
135 |
22-3 |
4-ф18 |
65 |
32 |
400 |
28 |
| 100 |
229 |
215 |
180 |
155 |
22-3 |
8-ф18 |
65 |
32 |
428 |
34 |
| 125 |
254 |
245 |
210 |
185 |
24-3 |
8-ф18 |
65 |
32 |
513 |
47 |
| 150 |
267 |
280 |
240 |
210 |
24-3 |
8-ф23 |
65 |
32 |
565 |
66 |
| 200 |
330 |
335 |
295 |
265 |
26-3 |
8-ф23 |
65 |
32 |
660 |
100 |
| 250 |
380 |
390 |
350 |
320 |
28-3 |
12-ф23 |
65 |
32 |
907 |
170 |
| 300 |
420 |
440 |
400 |
368 |
28-4 |
12-ф23 |
70 |
48 |
920 |
230 |
| 350 |
450 |
500 |
460 |
428 |
30-4 |
16-ф23 |
70 |
48 |
1036 |
290 |
| 400 |
480 |
565 |
515 |
482 |
32-4 |
16-ф25 |
70 |
48 |
1177 |
410 |
| 450 |
510 |
615 |
565 |
532 |
32-4 |
20-ф25 |
70 |
48 |
1246 |
620 |
| 500 |
540 |
670 |
620 |
585 |
34-4 |
20-ф25 |
70 |
48 |
1395 |
712 |
| 600 |
600 |
780 |
725 |
685 |
36-5 |
20-ф30 |
70 |
48 |
1590 |
1000 |
SDZ45T-10
(加大的法蘭) |
80 |
210 |
211 |
168 |
125 |
22-3 |
4-ф18 |
65 |
32 |
442 |
29 |
| 100 |
229 |
230 |
195 |
152 |
22-3 |
4-ф18 |
65 |
32 |
520 |
38 |
| 125 |
254 |
263 |
220 |
177 |
24-3 |
6-ф18 |
65 |
32 |
594 |
50 |
| 150 |
280 |
290 |
247 |
204 |
24-3 |
6-ф18 |
65 |
32 |
656 |
68 |
| 200 |
300 |
335 |
295 |
256 |
26-3 |
8-ф23 |
65 |
32 |
749 |
110 |
|
|
|
 |
|
