| 產品名稱： |

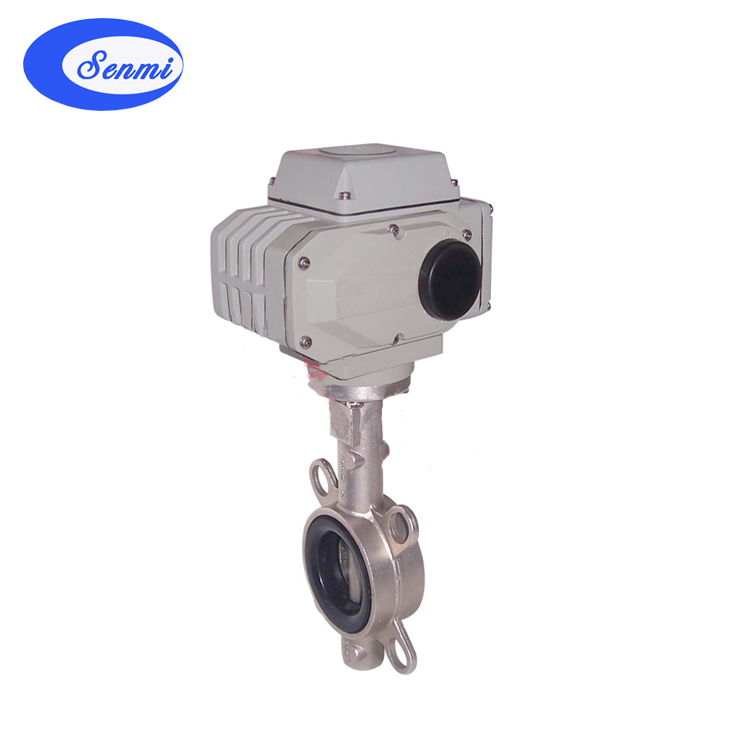

電動比例蝶閥｜電動比例調節蝶閥｜比例調節蝶閥 |
| 產品型號： |
D971X |
| 產品特點： |
SENMI專業生產比例調節蝶閥，電動比例調節蝶閥，電動比例蝶閥，氣動蝶閥，氣動開關蝶閥，電動雙位蝶閥，所產比例調節蝶閥，電動比例調節蝶閥，電動比例蝶閥，氣動蝶閥，氣動開關蝶閥，電動雙位蝶閥質量上乘，價格實惠，歡迎來電訂購！ |
|
| 電動比例蝶閥｜電動比例調節蝶閥｜比例調節蝶閥詳細資料： |
|
一、電動比例蝶閥概述
電動比例蝶閥雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
二、電動比例蝶閥特點
1、比例式電動蝶閥采用中線結構，也可采用三偏心結構,具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、對夾式偏心電動蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、電動對夾蝶閥結構獨特，操作靈活，省力，方便。
三、電動比例蝶閥執行機構
SMIQ系列電動執行器特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創(chuàng )的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和精確定位。也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。
四、電動比例調節蝶閥主要零部件材
|
零件名稱
|
材料
|
|
|
|
閥體
|
HT250 WCB SUS304
|
|
|
|
蝶板
|
球墨鑄鐵鍍鎳磷 不銹鋼304、316
|
|
|
|
閥軸
|
2Cr13 SUS304
|
|
|
|
密封圈
|
NBR、EPDM 、VITON、PTFE
|
|
|
|
五、電動比例蝶閥執行標準
|
制造標準
|
GB/T 122387-89
|
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T 13927-92
|
六、電動比例蝶閥主要外形連接尺寸
|
DN
|
L
|
H
|
H1
|
A
|
B
|
ФD
|
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
50
|
43
|
77
|
443
|
125
|
125
|
88
|
99
|
99
|
|
65
|
46
|
85
|
463
|
125
|
125
|
108
|
118
|
118
|
|
80
|
46
|
95
|
483
|
125
|
125
|
124
|
132
|
132
|
|
100
|
52
|
105
|
498
|
125
|
125
|
144
|
156
|
156
|
|
125
|
56
|
129
|
682
|
325
|
245
|
174
|
184
|
184
|
|
150
|
56
|
132
|
736
|
325
|
245
|
199
|
211
|
211
|
|
200
|
60
|
165
|
800
|
325
|
245
|
254
|
266
|
266
|
|
250
|
68
|
197
|
895
|
363
|
313
|
309
|
319
|
319
|
|
300
|
78
|
234
|
956
|
363
|
313
|
363
|
370
|
370
|
|
350
|
78
|
283
|
1029
|
363
|
313
|
413
|
429
|
429
|
|
400
|
102
|
325
|
1103
|
363
|
313
|
463
|
480
|
480
|
|
450
|
114
|
369
|
1186
|
465
|
469
|
518
|
530
|
548
|
|
500
|
127
|
404
|
1280
|
546
|
431
|
568
|
582
|
609
|
|
600
|
154
|
470
|
1321
|
546
|
556
|
667
|
682
|
720
|
|
700
|
165
|
503
|
1431
|
546
|
556
|
772
|
794
|
794
|
|
800
|
190
|
571
|
1542
|
546
|
556
|
878
|
901
|
901
|
|
900
|
203
|
621
|
1800
|
617
|
706
|
978
|
1001
|
1001
|
|
1000
|
216
|
702
|
2363
|
632
|
706
|
1078
|
1112
|
1112
|
|
1200
|
254
|
818
|
2583
|
632
|
706
|
1295
|
1328
|
1328
|
|
