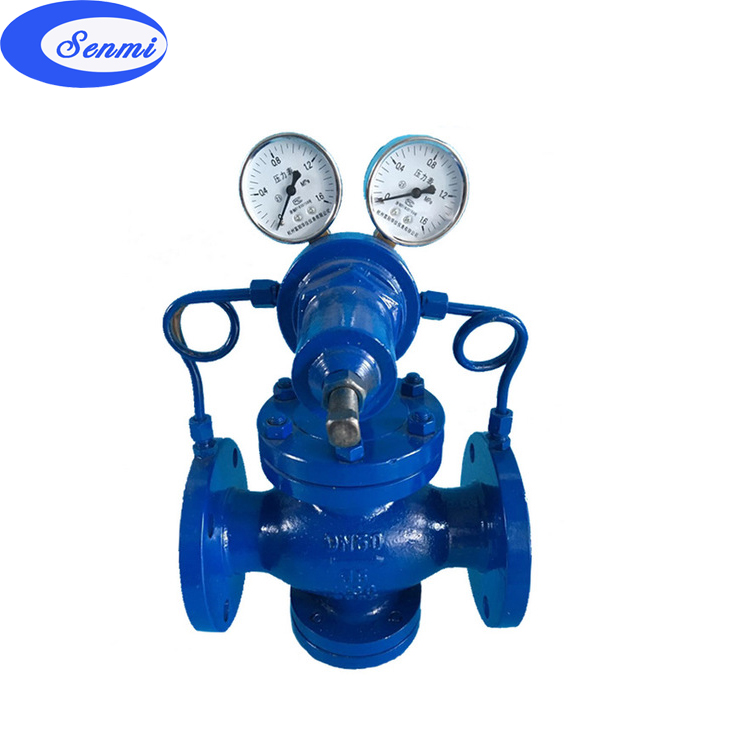

氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
氣體減壓閥主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。
二、氣體減壓閥 主要技術參數和性能指標
|
公稱壓力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
殼體試驗壓力(Mpa)*
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
|
密封試驗壓力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
最高進口壓力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
出口壓力范圍(Mpa)
|
0.1-1.0
|
0.1-1.6
|
0.1-2.5
|
0.5-3.5
|
0.5-3.5
|
0.5-4.5
|
|
壓力特性偏差(Mpa)△P2P
|
GB12246-1989
|
|
流量特性偏差(Mpa)P2G
|
GB12246-1989
|
|
最小壓差(Mpa)
|
0.15
|
0.15
|
0.2
|
0.4
|
0.8
|
1.0
|
|
滲漏量
|
X/F(聚四氟乙稀/橡膠)：O滲漏 Y(硬密封)：按GB12245-1989
|
*：殼體試驗不包括膜片、頂蓋
三、氣體減壓閥 主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋 底蓋
|
WCB/FCB*
|
|
閥座 閥盤
|
2Cr13/304*
|
|
缸套
|
2Cr13/25(鍍硬鉻)/304*
|
|
活塞
|
2Cr13/銅合金/銅合金*
|
|
活塞環
|
合金鑄鐵/對位聚苯*
|
|
導閥座 導閥桿
|
2Cr13/304*
|
|
膜片
|
1Cr18Ni9Ti
|
|
主閥 導閥彈簧
|
50CrVA
|
|
調節彈簧
|
60Si2Mn
|
|
密封墊(X/F/Y)
|
橡膠/聚四氟乙稀/硬質合金
|
|
導閥體 導閥蓋
|
25/304*
|
四、氣體減壓閥 流量系數(Cv)
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
400
|
570
|
780
|
1020
|
1500
|
五、氣體減壓閥 外形尺寸(PN1.6-4.0)單位：mm
|
公稱通徑DN
|
外 形 尺 寸
|
|
L
|
H
|
Hl
|
|
1.6/2.5MPa
|
4.0MPa
|
|
15
|
160
|
180
|
290
|
90
|
|
20
|
160
|
180
|
300
|
98
|
|
25
|
180
|
200
|
300
|
110
|
|
32
|
200
|
220
|
300
|
110
|
|
40
|
220
|
240
|
320
|
125
|
|
50
|
250
|
270
|
320
|
125
|
|
65
|
280
|
300
|
325
|
130
|
|
80
|
310
|
330
|
365
|
160
|
|
100
|
350
|
380
|
365
|
170
|
|
125
|
400
|
450
|
475
|
200
|
|
150
|
450
|
500
|
475
|
210
|
|
200
|
500
|
550
|
515
|
240
|
|
250
|
650
|
560
|
290
|
|
300
|
800
|
705
|
335
|
|
350
|
850
|
745
|
375
|
|
400
|
900
|
780
|
405
|
|
450
|
900
|
730
|
455
|
|
500
|
950
|
835
|
465
|
六、氣體減壓閥 外形尺寸(PN6.4-16.0)單位：mm
|
公稱通徑DN
|
外 形 尺 寸
|
|
L
|
H
|
Hl
|
|
6.4MPa
|
10.0/16.0MPa
|
|
15
|
180
|
180
|
300
|
100
|
|
20
|
180
|
200
|
310
|
105
|
|
25
|
200
|
220
|
31
|
120
|
|
32
|
220
|
230
|
310
|
120
|
|
40
|
240
|
240
|
335
|
135
|
|
50
|
270
|
300
|
335
|
135
|
|
65
|
300
|
340
|
340
|
140
|
|
80
|
330
|
360
|
380
|
170
|
|
100
|
380
|
380
|
185
|
|
125
|
450
|
490
|
215
|
|
150
|
500
|
490
|
225
|
|
200
|
550
|
535
|
260
|
|
250
|
650
|
580
|
310
|
|
300
|
800
|
725
|
355
|
|
350
|
850
|
765
|
395
|
|
400
|
900
|
800
|
435
|
|
500
|
950
|
|
855
|
495
|
