水過濾器用于管理管道除輸送介質：熱水、冷水、污水等各種機械雜質，特別是鍋爐房循環水泵前均需安此產品。通常過濾網目數為30-80目為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損。工作壓力16-40Kg/Cm2，在額定流速下壓損為0.05-0.1米水柱。

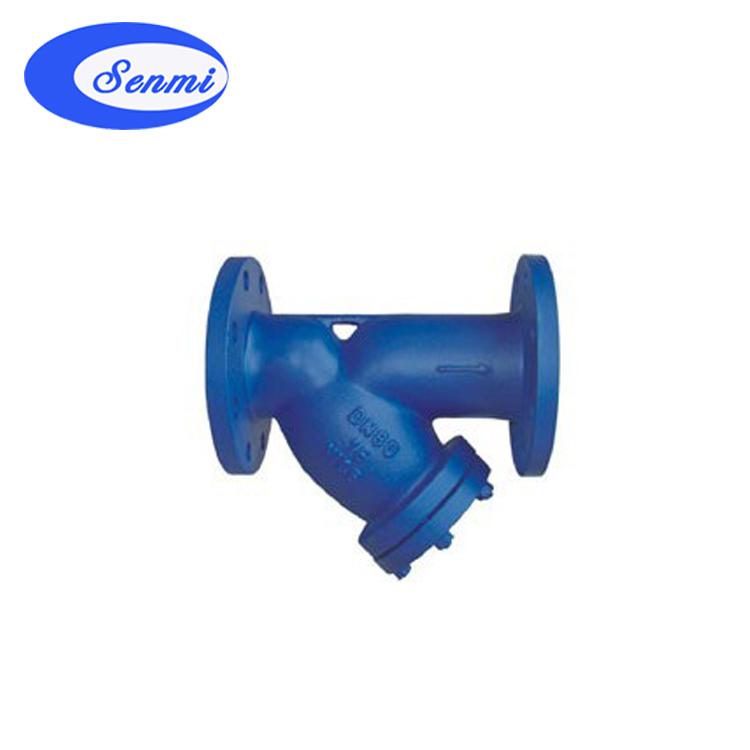

污水法蘭過濾器工作原理：
該產品安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會(huì )由于機械雜物卡入密封圈而失靈。
污水法蘭過濾器產品特點：
1.進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑一般與進口管路口徑一致。
2.公稱壓力：按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3.孔目數的選擇：主要考慮需攔截的雜質粒徑依據介質流程工藝要求而定。通水網為30-80目、通氣網為40-100目、通油網為100-480目。
4.過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
5.過濾器阻力損失計算：水用過濾器在一般計算額定流速下壓力損失為0.52～1.2kpa。
|
公稱通徑
|
DN15
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
DN80
|
DN100
|
DN125
|
備注
|
|
外形尺寸
|
L
|
125
|
150
|
160
|
180
|
195
|
215
|
250
|
285
|
300
|
350
|
括號中的數字為絲扣接口DN15至DN20的尺寸其他均為法蘭接口尺寸
|
|
H
|
102
|
119
|
125
|
145
|
164
|
186
|
238
|
273
|
306
|
310
|
|
SG-16型
|
|
|
|
|
|
|
|
|
|
|
|
公稱通徑
|
DN150
|
DN200
|
DN250
|
DN300
|
DN350
|
DN400
|
DN450
|
DN500
|
DN600
|
|
|
外形尺寸
|
L
|
380
|
480
|
545
|
605
|
660
|
780
|
850
|
885
|
1150
|
|
|
H
|
400
|
470
|
480
|
640
|
642
|
830
|
900
|
1000
|
1200
|
|
|
SG-16型
|
|
|
|
|
|
|
|
|
