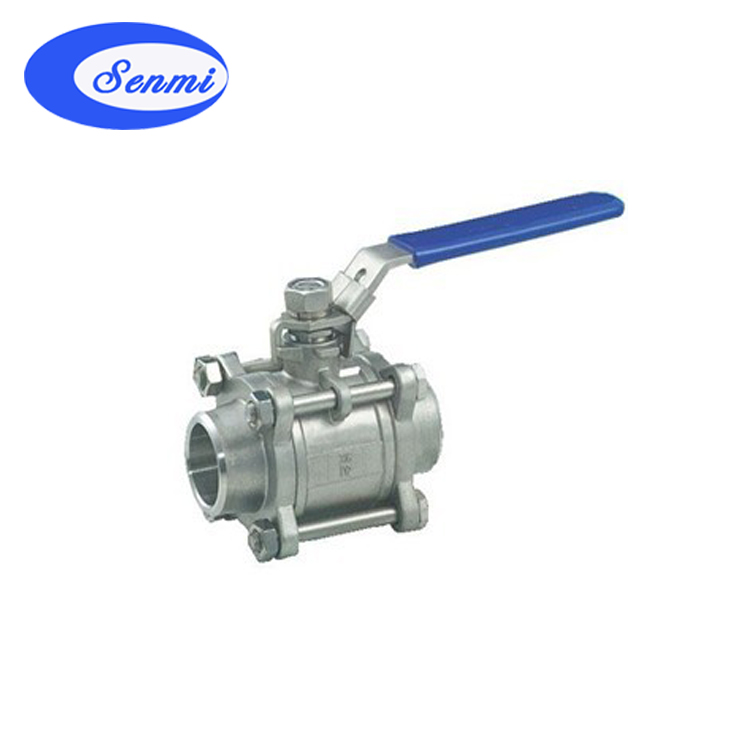

三片式對焊球閥產品特征
1.公稱壓力：1.6-6.4MPa
2.適用穩定范圍：-20～232℃～350℃
3.適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
4.螺紋類型：G。NPT。BSPT。BSP。DI259/2999
三片式對焊球閥特點
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。
三片式對焊球閥主要零部件材料
| 零件名稱 |
材質 |
| 閥體 |
不銹鋼CF8M |
碳鋼WCB |
| 密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
| 球體 |
不銹鋼SS316 |
不銹鋼SS304 |
| 閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
| 螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
| 墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
| 手柄套 |
塑料 |
塑料 |
| 手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
| 閥桿螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
| 填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
| 填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 螺栓 |
不銹鋼SS304 |
不銹鋼SS304 |
三片式對焊球閥主要零部件材料
| SIZE |
1/4" |
143/8" |
17.51/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
| D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
| L |
60 |
60 |
70 |
85 |
95 |
110 |
130 |
150 |
190 |
210 |
268 |
| H |
50 |
50 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
| E |
100 |
100 |
22.7 |
27.5 |
33.5 |
42 |
48.6 |
60.5 |
76.3 |
90 |
106.5 |
|
