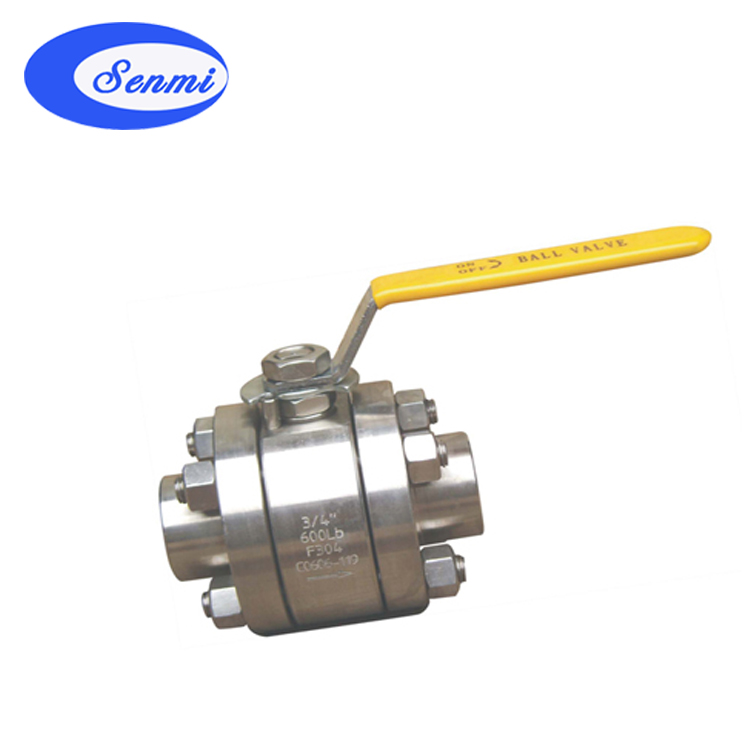

三片式焊接硬密封球閥產品簡述
三片式焊接硬密封球閥主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動；公稱通徑：1/2"～12"；
公稱壓力：150LB~2500LB；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。
注:對焊管加長可根據客戶要求定制。
三片式焊接硬密封球閥應用范圍
1.設計制造標準：BS5351:MSS SP-118
2.連接端尺寸：承插口尺寸按：ANSI B16.11；JB/T1715
螺紋端尺寸按：ANSI B1.12.1；JB/T7306
對焊端尺寸按：ANSI B16.25；JB/T12224
3.檢驗和試壓按：API598; GB/T13927;JB/T9092
4.材料標準根據：ANSI/ASTM
閥體溫壓等級：
CIass800,Max1920psig@100度F
CIass1500,Max3600psig@100度F
三片式焊接硬密封球閥主要零部件材料表
|
部件
|
Material
|
Q’TY
|
|
閥體
|
A105
|
SS316
|
1
|
|
端蓋
|
A105
|
SS316
|
1
|
|
球
|
SS410
|
SS316
|
1
|
|
焊管
|
A105
|
SS316
|
2
|
|
螺栓
|
A197B7
|
A193 B8M
|
4
|
|
螺母
|
A194 2H
|
A194 B8
|
8
|
|
密封墊
|
RPTFE
|
2
|
|
閥坐
|
RPTFE
|
2
|
|
密封
|
RPTFE
|
1
|
|
填料
|
RPTFE
|
1
|
|
填料壓蓋
|
SS304
|
1
|
|
蝶簧
|
SS301
|
2
|
|
閥桿
|
A276 410
|
SS316
|
1
|
|
螺母
|
A194 2H
|
A194 B8
|
2
|
|
手柄
|
SS304+PVC
|
1
|
|
定位銷
|
SS304
|
|
