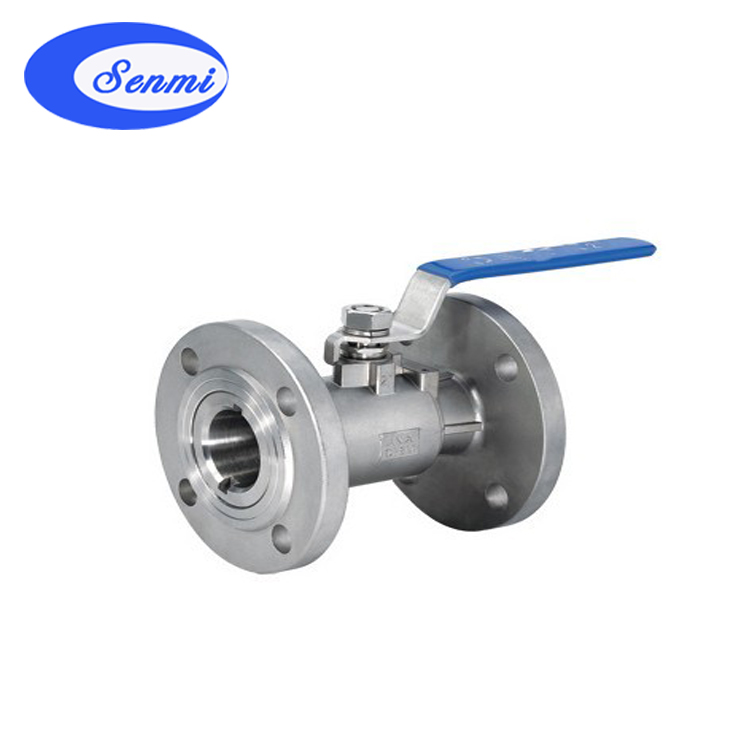

法蘭不銹鋼廣式球閥產品特征
1. 公稱壓力：1.6-4.0MPa
2. 適用溫度范圍：-20～232℃～350℃
3. 適用介質：水、油、氣體某些腐蝕性液體
法蘭不銹鋼廣式球閥PN 1.6mpa 連接尺寸參數
| 公稱通經 |
d |
d2 |
L |
D |
D1 |
D2 |
b |
f |
Z-d1 |
H |
W |
| DN（mm） |
in |
| 15 |
1/2" |
10 |
18 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
60 |
110 |
| 20 |
3/4" |
12.6 |
20 |
106 |
105 |
75 |
55 |
14 |
2 |
4-14 |
65 |
110 |
| 25 |
1" |
17 |
24 |
109 |
115 |
85 |
65 |
16 |
2 |
4-14 |
70 |
110 |
| 32 |
1-1/4" |
22 |
32 |
126 |
135 |
100 |
78 |
16 |
2 |
4-18 |
85 |
145 |
| 40 |
1-1/2" |
26 |
38 |
136 |
145 |
110 |
85 |
16 |
3 |
4-18 |
90 |
145 |
| 50 |
2" |
32.8 |
46 |
154 |
160 |
125 |
100 |
18 |
3 |
4-18 |
98 |
177 |
| 60 |
2-1/2" |
46 |
60 |
170 |
180 |
145 |
120 |
20 |
3 |
8-18 |
110 |
190 |
法蘭不銹鋼廣式球閥主要零部件材料
| 適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
| 水、蒸汽、油品 |
Q41F-16C/25C/40C |
A105、45 |
1Cr18
1Cr18Ni9Ti |
不銹鋼SS304 |
聚四氟乙烯PTFE/
增強聚四氟乙烯
VUILUK PTFE/
對位聚苯PPL |
聚四氟乙烯PTFE
對位聚苯PPL |
| 硝酸類 |
Q41F-16P/25P/40P |
SS304
1Cr18Ni9Ti |
SS304
1Cr18Ni9Ti |
| 醋酸類 |
Q41F-16R/25R/40R |
SS316
1Cr18Ni12Mo2Ti |
SS316
1Cr18Ni12Mo2Ti |
法蘭不銹鋼廣式球閥特點
1）、流動阻力小；
2）、結構簡單；
3）、體積小、重量輕；
4）、目前球閥的密封面材料選用塑料、密封性好；
5）、操作方便，開閉迅速，便于遠距離的控制；
6）、維修方便，密封圈一般都是活動的，拆卸更換方便；
7）、全開或全閉時，球體和閥座的密封面與介質隔離，介質通過不會(huì )引起閥門密封面的侵蝕。
法蘭不銹鋼廣式球閥施工、安裝要點
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。 |
