一、SP45F、SP15F型數字鎖定平衡閥 概述
SP45F、SP15F數字鎖定平衡閥是一種具有數字鎖定特殊功能的調節型閥門,采用直流型閥體結構,具有更好的等百分比流量特性,能夠合理地分配流量,有效地解決供熱(空調)系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量,用以改善管網系統中液體流動狀態,達到管網液體平衡和節約源的目的。閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥,只要在各支路及用戶入口裝上適當規格的平衡閥,并用專用智能儀表進行一次性調試后鎖定,將系統的總水量控制在合理的范圍內、從而克服了“大流量,小溫差”的不合理現象。該產品是供熱系統中的理想產品。既可安裝在供水管上,也可以安裝在回水管上,一般我們建議安裝在回水管上,尤其對于高溫環路,為方便調試,更要裝在回水管上,安裝了平衡閥的供(回)水管不必再設截止閥。
 |
 |

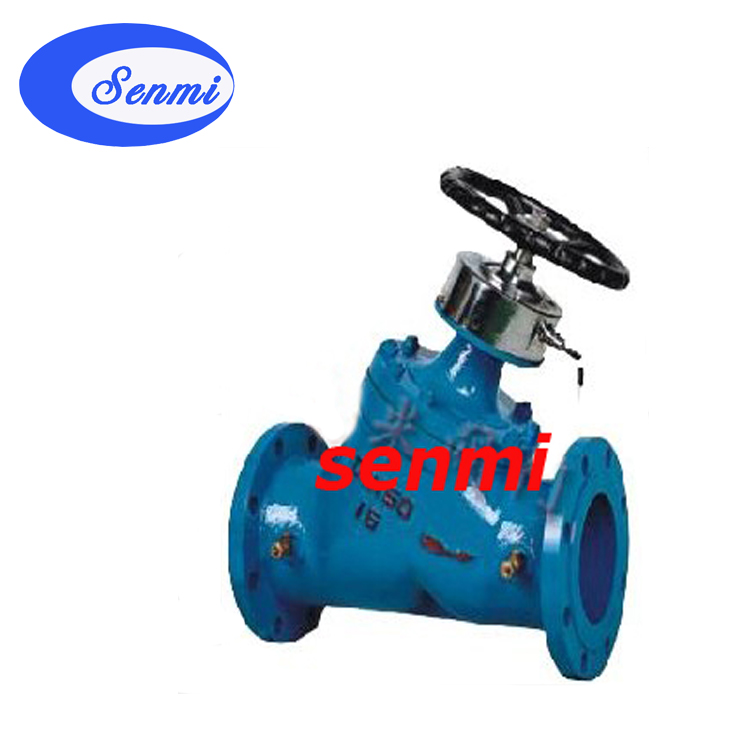

SP45F、SP15F型數字鎖定平衡閥
|

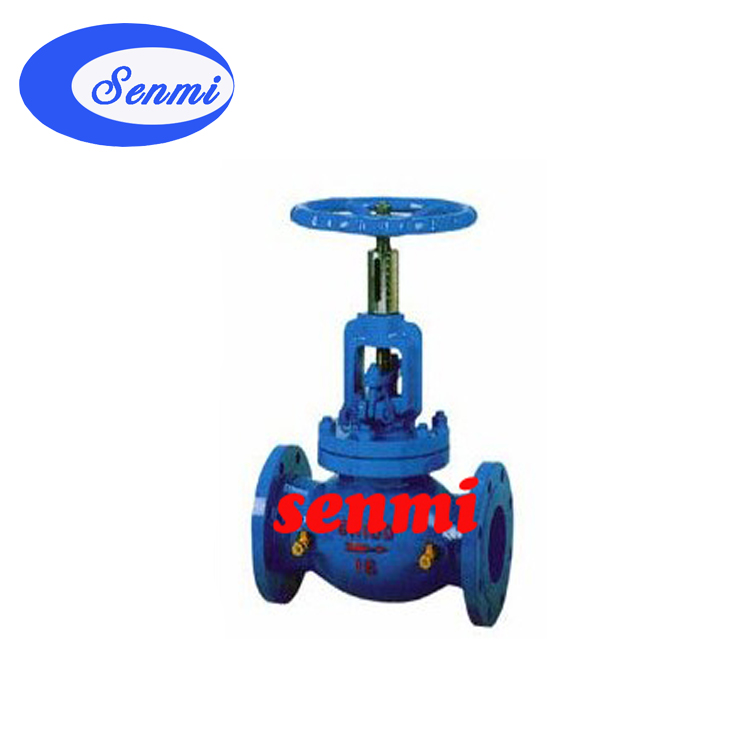

KPF平衡閥
|
二、SP45F、SP15F型數字鎖定平衡閥 主要技術參數
型號
|
SP15F-10/16
|
SP45-10/16
|
備注
|
試驗壓力
|
1.5(MPa) 2.4(MPa)
|
需要耐腐蝕、高壓、高溫的閥門,可面議預定。
|
工作壓力
|
1.0(MPa) 1.6(MPa)
|
工作溫度
|
≤120℃
|
適用介質
|
水、蒸汽、油品
|
特性曲線
|
等百分比
|
安裝使用范圍
|
管網系統的主干、分去干、室內供水管、分去立管以及多臺鍋爐
|
三、SP45F、SP15F型數字鎖定平衡閥 SP15F型主要外形及連接尺寸
DN
|
ZG
|
L
|
S
|
H
|
重量kg
|
15
|
1/2"
|
100
|
27
|
128
|
1
|
20
|
3/4"
|
115
|
33
|
128
|
1.5
|
25
|
1"
|
125
|
46
|
130
|
1.8
|
32
|
5/4"
|
140
|
55
|
150
|
2
|
40
|
3/2"
|
160
|
55
|
187
|
2.5
|
四、SP45F、SP15F型數字鎖定平衡閥 SP45F-10/16型主要外形尺寸
DN
|
L
|
H
|
32
|
180
|
230
|
40
|
200
|
242
|
50
|
230
|
250
|
65
|
290
|
260
|
80
|
310
|
329
|
100
|
350
|
340
|
125
|
400
|
424
|
150
|
480
|
454
|
200
|
550
|
517
|
250
|
622
|
573
|
300
|
698
|
617
|
350
|
787
|
705
|
五、SP45F、SP15F型數字鎖定平衡閥 注意事項
1、SP45F平衡閥具備流量調節和測量功能,為使流往閥門前后的水流穩定,保證測量精度,建議盡可能安裝在直管段處。
2、閥體上的箭頭方向為水的流動方向,切勿裝反。
3、由于閥塞為錐型,在小開度時容易擠住雜物,安裝時要把閥門關到0位,以免掉進雜質。沖流管道時要把閥門開至100%,以免堵塞。
4、當關斷閥門時,刻度盤、圈數顯示窗、百分比顯窗均顯示為0。
5、鎖定時要左右輕輕轉動手柄,同時順時針?lè )较蛐D鑰匙,直到手柄不能轉動為止。
6、需改變開度,先用鑰匙開鎖,再轉動手輪,調到所需開度,用鑰匙鎖定。
