ZJHS氣動高壓調節閥|高壓角座調節閥
一、氣動高壓調節閥 概述
ZJHS-220、ZJHS-320型氣動薄膜精小型角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。
 |
 |
|

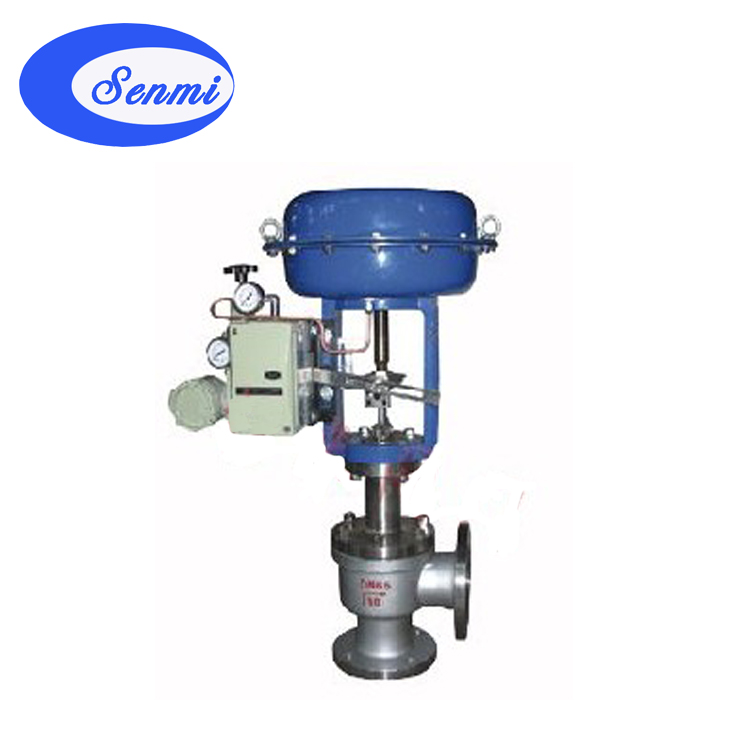

氣動高壓調節閥
|
氣動高壓調節閥 結構圖
|
|
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數Kv
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
可調范圍
|
30：1
|
|
公稱壓力
|
杉米標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa
|
|
閥芯形式
|
單座柱塞型閥芯
|
|
流量特性
|
直線、等百分比
|
|
工作溫度
|
普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
|
|
法蘭標準
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產
|
三、氣動高壓調節閥 允許壓差
|
公稱
通徑
|
PN
320
|
6
|
10
|
15
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
PN
220
|
|
閥座
直徑
|
3
|
4
|
6
|
4
|
6
|
7
|
8
|
10
|
6
|
7
|
8
|
10
|
12
|
7
|
8
|
10
|
12
|
16
|
20
|
16
|
20
|
30
|
20
|
38
|
30
|
50
|
38
|
65
|
50
|
80
|
65
|
100
|
|
輸入
信號
kgf/cm2
(0.2～0.1)
|
|
320
|
200
|
320
|
200
|
80
|
320
|
200
|
80
|
40
|
20
|
80
|
40
|
16
|
4
|
4
|
16
|
4
|
6
|
16
|
25
|
1
|
16
|
0.6
|
|
|
220
|
160
|
|
220
|
160
|
64
|
40
|
140
|
64
|
25
|
64
|
16
|
25
|
8
|
20
|
6
|
10
|
4
|
6
|
2.5
|
|
輸入
信號
kgf/cm2
(0.6～1.8)
|
|
320
|
320
|
160
|
100
|
320
|
160
|
64
|
160
|
35
|
64
|
20
|
55
|
16
|
30
|
10
|
16
|
6
|
|
|
320
|
220
|
200
|
110
|
220
|
200
|
70
|
200
|
45
|
70
|
25
|
70
|
20
|
35
|
14
|
20
|
8
|
|
零件名稱
|
閥體
|
閥桿
|
閥芯
|
閥座
|
填料
|
壓縮彈簧
|
波紋薄膜
|
|
材料
|
40鍛鋼
不銹鋼
鉬二鈦
|
2Cr13
不銹鋼
鉬二鈦
|
2Cr13或堆
焊鈷鉻鎢
硬質合金
|
2Cr13或堆
焊鈷鉻鎢
硬質合金
|
V形
聚四氟乙烯圈
|
60Si2Mn
|
丁睛橡膠
夾尼襯里
|
五、氣動高壓調節閥 性能指標
|
序號
|
項目
|
單位
|
不帶定位器
|
帶定位器
|
|
1
|
基本誤差
|
％
|
±4
|
±1
|
|
2
|
回差
|
％
|
2.5
|
1
|
|
3
|
死區
|
％
|
1.5
|
0.1
|
|
4
|
允許泄漏量
|
％
|
為C值的0.01％，對C≤4.Q泄≈0
|
|
5
|
額定流量系數Kv偏差
|
C≤4
|
％
|
±15
|
|
流量特性誤差
|
C>4
|
％
|
±10
|
|
公通徑 (mm)
|
6
|
10
|
15
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
L1(mm)
|
100
|
105
|
105
|
120
|
135
|
190
|
225
|
275
|
315
|
365
|
400
|
510
|
|
L2(mm)
|
83
|
90
|
105
|
120
|
135
|
165
|
190
|
215
|
260
|
290
|
300
|
400
|
|
薄膜式
|
H(mm)
|
407
|
406
|
425
|
401
|
493
|
502
|
500
|
630
|
630
|
620
|
848
|
910
|
|
D(mm)
|
285
|
360
|
470
|
620
|
|
重量(KG)
|
37
|
43
|
46
|
52
|
93
|
160
|
123
|
224
|
297
|
442
|
650
|
780
|
|
活塞式
|
H(mm)
|
527
|
526
|
545
|
521
|
586
|
595
|
593
|
655
|
655
|
645
|
758
|
820
|
|
D(mm)
|
264
|
352
|
490
|
|
重量(KG)
|
51
|
57
|
60
|
66
|
92
|
105
|
122
|
217
|
290
|
435
|
628
|
758
|
