ZJSG氣動隔膜調節閥|氣動薄膜隔膜調節閥
一、氣動隔膜調節閥 概述
ZJSG氣動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同(橡膠或聚四氟乙烯)適用于調節強堿、強腐蝕性介質。由隔膜閥配用氣動薄膜執行機構組成。隔膜與閥體間“山”形凸出面進行密封,與外界隔離(無填料函),特別適合于要求耐腐蝕、劇毒場合。
本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。
 |
 |
|

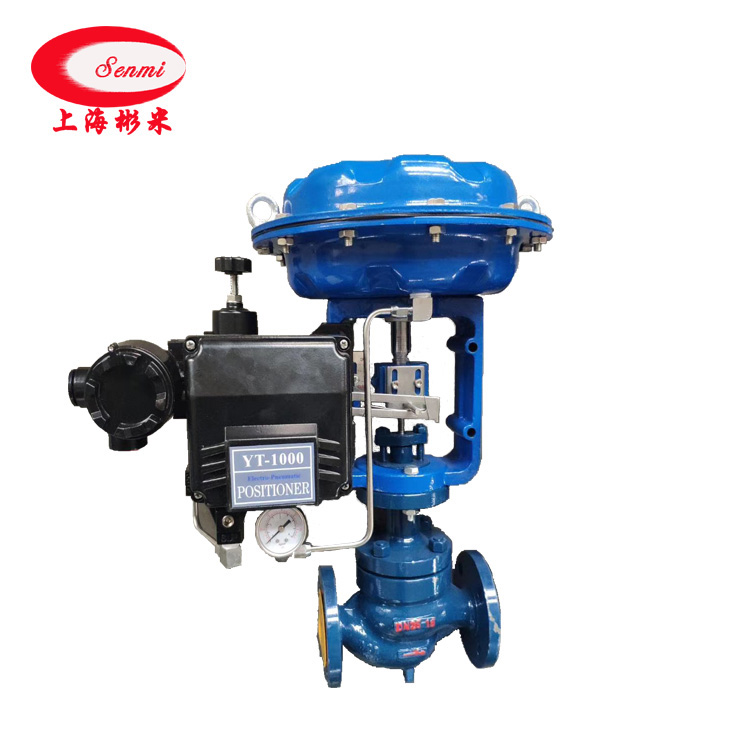

氣動隔膜調節閥
|

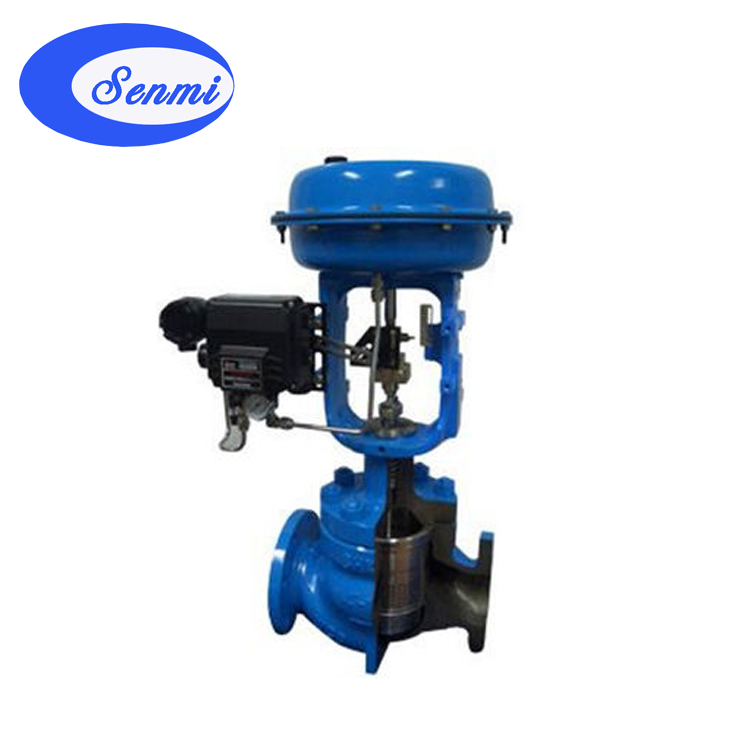

氣動隔膜調節閥結構圖
|
二、氣動隔膜調節閥 產品特點
采用輕型執行機構，高度及重量均可減小30%。
閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
閥體：HT200、ZG230～450或下述材質襯里
隔膜：丁荃膠、天然膠、聚四氟乙烯波紋
薄膜：丁腈橡膠夾增強滌綸織物
彈簧：60S12Mn 閥體襯里材質及適用范圍
|
閥體襯里
|
使用溫度(℃)
|
適用介質
|
|
無襯里
|
-10～+175
|
適用于非腐蝕性介質
|
|
軟橡膠
|
-10～+85
|
有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
|
|
硬橡膠
|
-10～+85
|
適用于無機械、鹽類、鹽suan、鍍金屬溶液、軟水、氯化物、氯氣等
|
|
氯丁膠
|
-10～+105
|
適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿。抗磨損性能良好
|
|
丁荃膠
|
-10～+120
|
防腐性能和耐磨性能良好，對大部分無機suan和suan性灰漿的耐蝕性最好
|
|
搪瓷
|
-10～+175
|
適用于溫無機suan、氧化suan、鹵素、醇類、酯類等化合物
|
|
氟46
|
-10～+190
|
適用于硫suan、鹽suan、氫氧化鈉等強腐蝕介質
|
|
隔膜材質
|
使用溫度(℃)
|
適用介質
|
|
丁荃膠(B級)
|
-40～+100
|
大部分無機suan如：硫、氫氟suan、磷suan等適用，耐蝕性好，同時而各種堿和鹽類
|
|
天然膠(Q級)
|
-50～+100
|
主要用于凈化水、無機鹽和烯的礦物suan介質
|
|
聚四氟乙烯
|
-10～+150
|
極優的化學穩定性、耐強suan、濃堿、強氧化劑的腐蝕
|
五、氣動隔膜調節閥 主要技術參數
|
公稱通徑mm
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
公稱壓力MPa
|
0.6 10
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
|
流量特性
|
近似快開型
|
|
介質溫度℃
|
-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)
|
|
法蘭形式
|
法蘭密封面形式按JB77,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式
|
|
閥體材質
|
PN (MPa)
|
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
可調比R
|
30:1
|
|
氣源接頭
|
M16×1.5
|
六、氣動隔膜調節閥 執行機構主要技術參數
|
公稱通徑
|
配用執行機構號
|
主要技術參數
|
|
薄膜有效面積(cm2)
|
行程
|
額定流量系數Kv值
|
|
15
|
ZMA(B)-2
|
280
|
10
|
8
|
|
20
|
12
|
|
25
|
16
|
|
32
|
ZMA(B)-3
|
400
|
16
|
28
|
|
40
|
60
|
|
50
|
25
|
68
|
|
65
|
ZMA(B)-4
|
630
|
90
|
|
80
|
40
|
160
|
|
100
|
300
|
|
項目
|
技術指標
|
|
不帶定位器
|
帶定位器
|
|
基本誤差％
|
±10
|
±1.5
|
|
回差％
|
8
|
1.5
|
|
死區％
|
6
|
0.6
|
|
允許泄漏量
|
襯里材料為聚三氟乙烯隔膜材料 為：氯丁橡膠，氟橡膠
|
10-4×閥額定容量
|
|
無襯里材料為，隔膜材料為：氯 丁橡膠，氟橡膠
|
5×10-6×閥額定容量
|
|
可配附件
|
電氣定位器或電/氣轉換器 空氣過濾減壓器 電磁閥 手輪機構等
|
|
額定流量系數Kv偏差％
|
±20
|
表中所列執行機構為標準配置，可根據工藝要求選配。
八、氣動隔膜調節閥 允許壓差
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量系數Kv
|
8
|
12
|
16
|
28
|
60
|
67
|
90
|
160
|
300
|
|
公稱壓力(MPa)
|
1.0
|
|
配用執行機構型號
|
ZMA(B)-2
|
ZMA(B)-3
|
ZMA(B)-4
|
|
關閉時 允許最 大壓力 MPa
|
信 號 壓 力 MPa
|
P2=0
|
120
|
0.9
|
0.9
|
0.40
|
0.40
|
0.30
|
0.2
|
0.2
|
0.1
|
0.05
|
|
140
|
1.0
|
1.0
|
0.80
|
0.80
|
0.60
|
0.4
|
0.4
|
0.2
|
0.10
|
|
P1=P2
|
120
|
0.45
|
0.45
|
0.20
|
0.20
|
0.15
|
0.1
|
0.1
|
0.05
|
0.02
|
|
140
|
0.9
|
0.9
|
0.40
|
0.40
|
0.30
|
0.2
|
0.2
|
0.1
|
0.05
|
九、氣動隔膜調節閥 外形安裝尺寸
|
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
|
L(mm)
|
181
|
184
|
222
|
254
|
276
|
298
|
352
|
451
|
600
|
720
|
|
H(mm)
|
67
|
72
|
87
|
92
|
105
|
110
|
127
|
174
|
209
|
300
|
|
H1(mm)
|
479
|
479
|
553
|
562
|
754
|
795
|
857
|
/
|
/
|
/
|
|
D(mm)
|
280
|
325
|
410
|
/
|
/
|
/
|
