氣動高壓小流量調節閥體積小、重量輕、性能高、用于 微小流量的精確控制。例如在精密化工，科研機構中使用其來對流量及壓力等進行精密的微控。閥體的設計壓力可達32MPa。可選擇多彈簧氣動簿膜機構或電動執行機構等。
氣動高壓小流量調節閥閥體部分：
| 閥體型式： |
直通鍛造閥體 |
| 公稱通徑： |
DN5、8、10、15、20、25mm |
| 公稱壓力： |
PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa |
| CLASS 150、300、 600、900、1500 Lb |
| JIS 10K、20K、30K、40K |
| 連接方式： |
螺紋：（適用于 1”以下） |
| 焊接：SW、BW |
| 法蘭距： |
符合IEC 534 |
| 閥蓋形式： |
閥體一體型 |
| 填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
| 密封墊： |
金屬夾石墨密封墊、聚四氟乙烯墊 |
| 執行機構： |
氣動：多彈簧執行機構 |
| 電動：3810L系列 、PSL系列 |
32Mpa氣動高壓小流量調節閥閥內部件：
| 閥芯型式： |
單座柱塞 |
| 流量特性： |
等百分比、線性 、快開 |
| 內件材質： |
標準材質組合及使用溫度、壓力范圍請參閱附錄 |

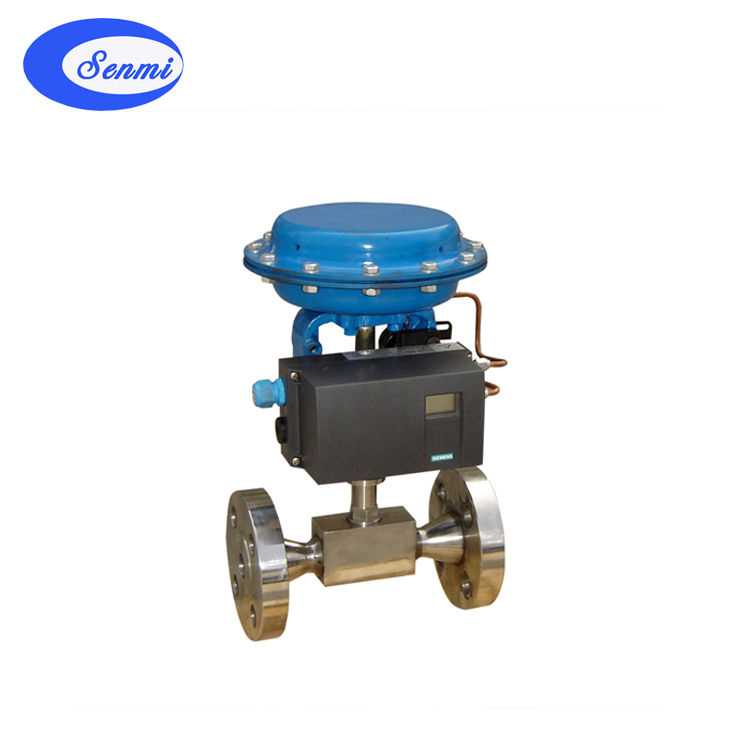

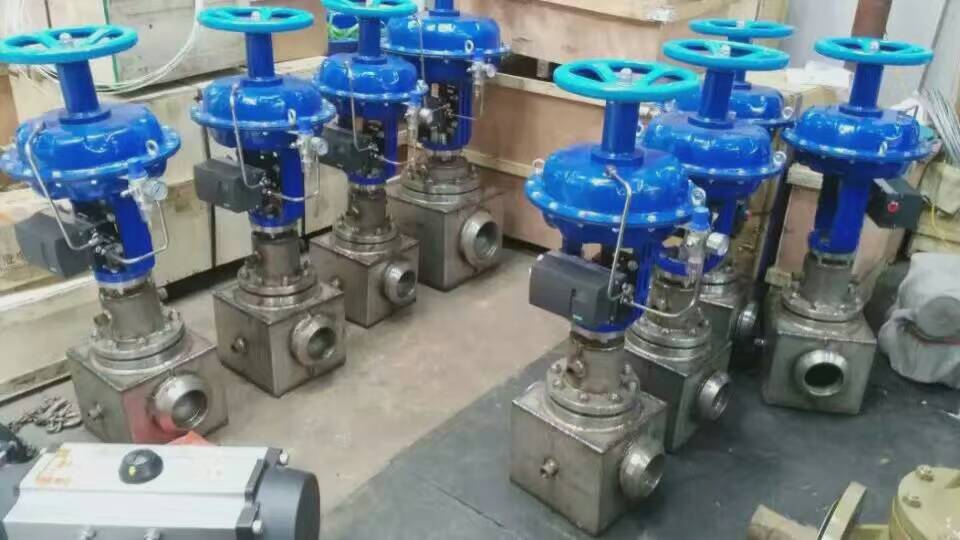

氣動高壓調節閥實物圖
氣動高壓小流量調節閥注：
1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。 |
