| 產品名稱： |
斷電復位溫度調節閥|氣動溫度控制閥|氣動溫度調節閥 |
| 產品型號： |
SMZJWHP |
| 產品特點： |
上海彬米閥門生產氣動溫度控制閥,斷電復位型溫度調節閥,斷電復位型溫控閥,氣動溫度調節閥,所產氣動溫度控制閥,斷電復位型溫度調節閥,斷電復位型溫控閥,氣動溫度調節閥質量上乘,價格優惠,歡迎訂購! |
|
| 斷電復位溫度調節閥|氣動溫度控制閥|氣動溫度調節閥詳細資料： |

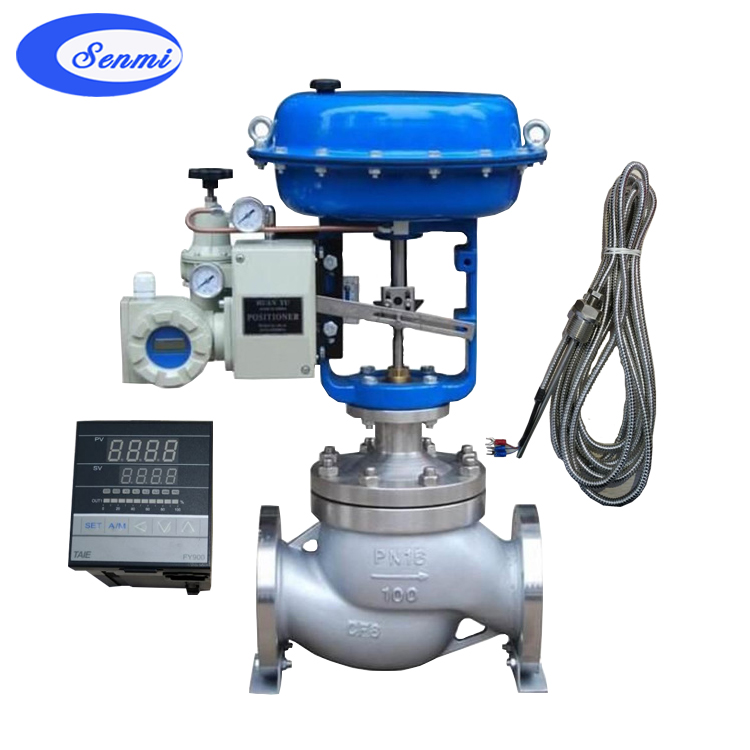

氣動溫度調節閥采用氣動單座調節閥配以PID智能溫度控制儀表及溫度變送器組成,具有結構緊湊、重量輕、動作靈敏、流量特性精確、拆裝方便帶斷電復位等優點。廣泛應用于精確控制水處理及化工廠。氣動溫度調節閥特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。 SENMI氣動溫度調節閥系列有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫度 由-200℃~+560℃，其范圍內多種檔次。泄漏量標準有II 級或IV級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
氣動溫度調節閥 主要零件材料
|
本體材質為碳鋼
|
本體材質為不銹鋼
|
|
1
|
閥體
|
WCB
|
LCB
|
WC9
|
1
|
閥體
|
CF8
|
CF8M
|
CF3M
|
|
2
|
閥座
|
304
|
304
|
304
|
2
|
閥座
|
304
|
316
|
316L
|
|
3
|
閥芯
|
304
|
304
|
304
|
3
|
閥芯
|
304
|
316
|
316L
|
|
4
|
導向套
|
304
|
304
|
304
|
4
|
導向套
|
304
|
316
|
316L
|
|
5
|
閥蓋
|
WCB
|
LCB
|
WC9
|
5
|
閥蓋
|
CF8
|
CF8M
|
CF3M
|
|
6
|
閥桿
|
304
|
304
|
304
|
6
|
閥桿
|
304
|
316
|
316L
|
|
7
|
填料
|
PTFE/柔性石墨
|
7
|
填料
|
PTFE/柔性石墨
|
|
8
|
彈簧
|
65Mn
|
8
|
彈簧
|
65Mn
|
|
9
|
螺母
|
304
|
304
|
304
|
9
|
螺母
|
304
|
316
|
316L
|

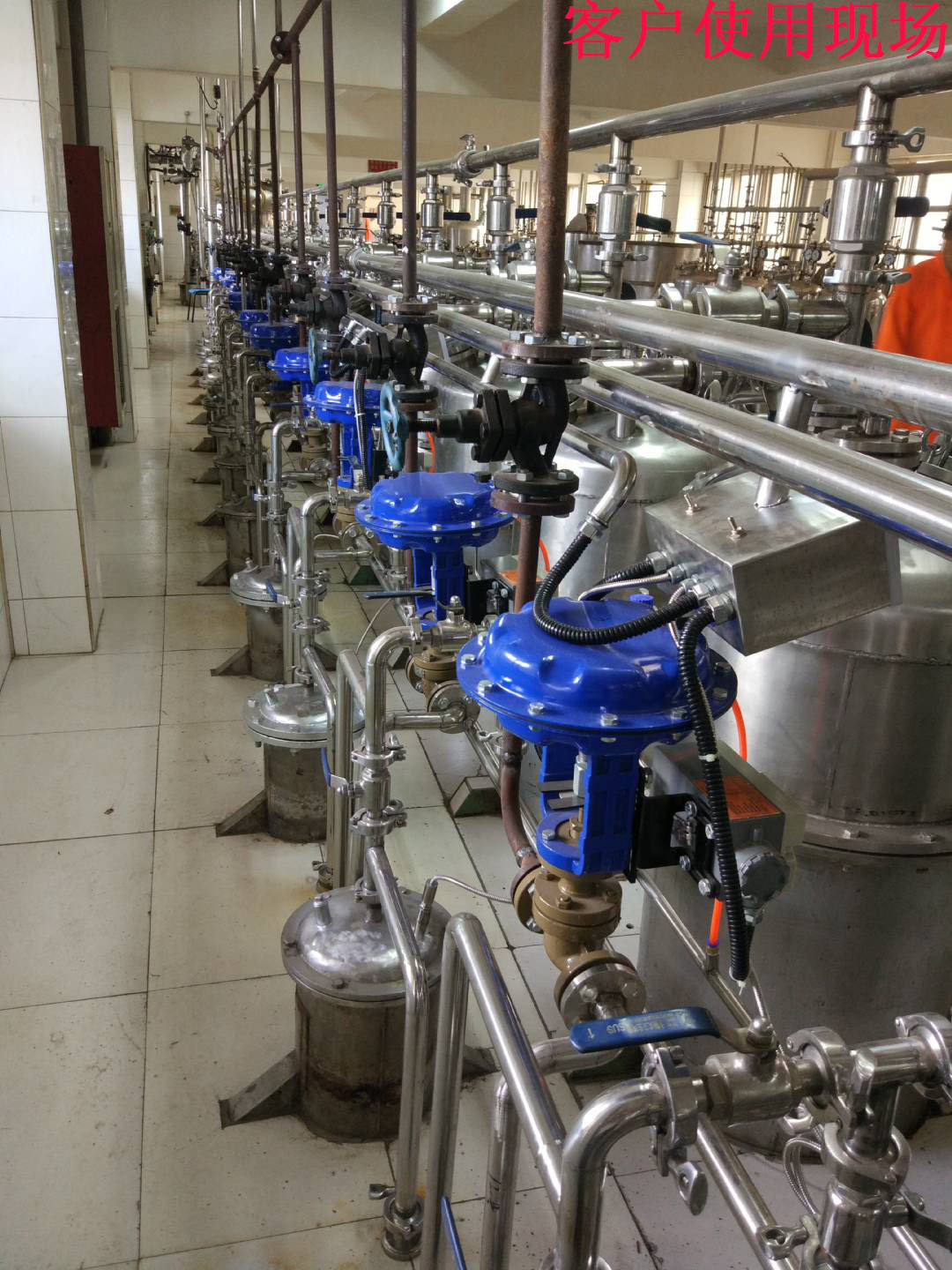

氣動溫度調節閥現場圖片
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
氣動溫度調節閥 主要技術參數
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量
系數KV
|
直線
|
7.6
|
12.1
|
19.4
|
30.3
|
48.3
|
75.9
|
121
|
193.6
|
302.5
|
484
|
759
|
|
等百分比
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69.3
|
110
|
176
|
275
|
440
|
693
|
|
執行機構
型號
|
正作用
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
|
反作用
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
|
膜片有效面積Ae(cm2)
|
280
|
400
|
600
|
1000
|
|
公稱壓力PN(MPa)
|
1.6 2.5 4.0 6.4 10.0
|
|
固有流量特性
|
直線 等百分比
|
|
固有可調比R
|
50：1
|
|
信號范圍Pr(KPa)
|
20-60、20-100、40-200、60-100、80-240
|
|
氣源壓力Ps(MPa)
|
0.14、0.25、0.28、0.40
|
氣動溫度調節閥 性能指標
|
序號
|
項 目
|
標準型調節閥
|
散熱、低溫型調節閥
|
|
不帶定位器
|
帶定位器
|
不帶定位器
|
帶定位器
|
|
1
|
基本誤差＜(%)
|
±5
|
±1
|
±15
|
±4
|
|
2
|
回差＜(%)
|
3
|
1
|
10
|
3
|
|
3
|
死區＜(%)
|
3
|
0.4
|
8
|
1
|
|
4
|
始終點偏差
＜(%)
|
氣開
|
始點
|
±2.5
|
±1
|
±6
|
±2.5
|
|
終點
|
±5
|
±15
|
|
氣關
|
始點
|
±5
|
±15
|
|
終點
|
±2.5
|
±6
|
|
5
|
|
±2.5
|
+2.5
|
+6
|
+2.5
|
氣動溫度調節閥 外型尺寸
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
結構長度
(L)
|
PN16/25
|
184
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
420
|
451
|
543
|
|
PN40
|
184
|
184
|
200
|
222
|
254
|
276
|
317
|
368
|
400
|
473
|
568
|
|
PN64、100
|
206
|
210
|
251
|
251
|
286
|
311
|
337
|
394
|
500
|
508
|
610
|
|
H1
|
128
|
128
|
152
|
152
|
160
|
205
|
205
|
208
|
273
|
333
|
364
|
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
H3
|
208
|
208
|
224
|
228
|
228
|
334
|
334
|
342
|
408
|
453
|
482
|
|
H4
|
338
|
338
|
402
|
402
|
405
|
627
|
628
|
635
|
698
|
702
|
728
|
|
H5
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
|
H6
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
|
A
|
282
|
282
|
282
|
282
|
282
|
360
|
360
|
360
|
470
|
470
|
470
|
|
C
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
|
L1
|
289
|
289
|
289
|
289
|
289
|
347
|
347
|
347
|
476
|
476
|
476
|
|
壓力等級
|
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
|
|
執行機構
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
|
|
|
 |
|
