氣動三通切斷閥|氣動三通快速切斷閥
一、氣動三通切斷閥 概述
ZMQ型氣動薄膜切斷閥采用頂導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
切斷閥接受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種,密封形式有填料密封和波紋管密封兩種,產品公稱壓力等級有PN10、16、40、64四種,公稱口徑范圍DN20~200mm。適用流體溫度由-60~450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。
|
|

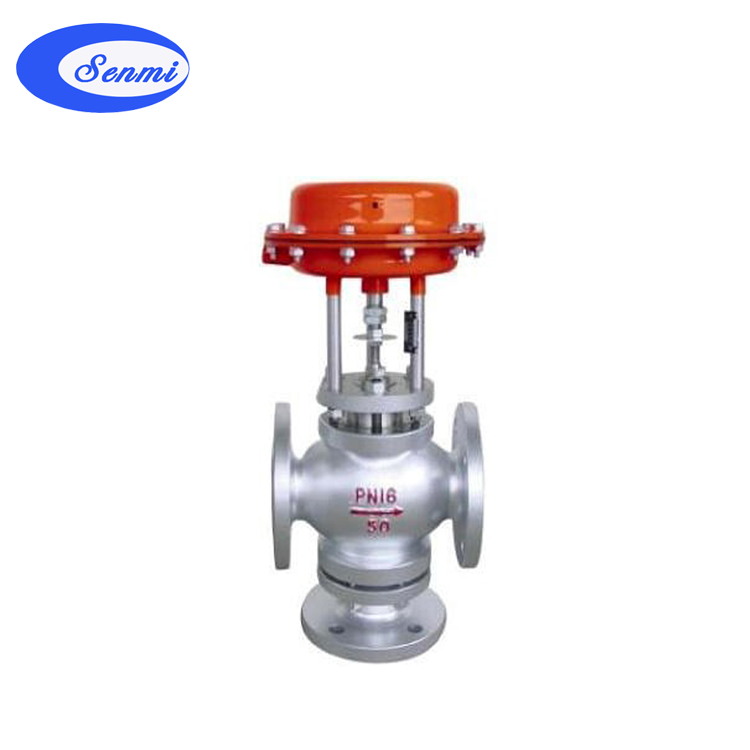

氣動三通切斷閥
|
氣動三通切斷閥 結構圖
|
二、氣動三通切斷閥 產品特點
切斷閥采用多彈簧執行機構與調節機構用三根立柱相連,整個高度可減小約30%,重量可減輕約30%。
閥體按流體力學原理設計成等截面低流阻流道,額定流量系數增大30%。
閥內件密封部分有嚴密型和軟密封兩種,嚴密型為堆焊硬質合金,軟密封型為軟質材料制作,關閉時密封性能優良。
平衡型閥內件,提高了切斷閥的許用壓差。
波紋管密封型對移動的閥桿形成完全的密封,堵絕了介質外漏的可能性。
活塞式執行機構,操作力大,使用壓差大。
三、氣動三通切斷閥 主要零件材料
閥體、密封套筒:HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
閥芯、閥座:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太萊合金
套筒、閥塞:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填 料:聚四氟乙烯、柔性石墨
波紋膜片:丁腈橡膠夾增強滌綸織物
彈 簧:60Si2Mn
閥桿、推桿:2Cr13、1Cr18Ni9Ti
閥芯、閥塞(軟質件):增強聚四氟乙烯
波紋管:1Cr18Ni9Ti
四、氣動三通切斷閥 規格與技術參數
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
額定流量 系數 KV
|
單座、雙座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
套筒
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
公稱壓力 PN(MPa)
|
1.0 1.6 4.0 6.4
|
額定行程 (mm)
|
8
|
12
|
20
|
25
|
40
|
50
|
有效面積 (c m 2 )
|
ZMQ 型
|
100
|
200
|
400
|
600
|
1000
|
ZSQ 型
|
100
|
125
|
160
|
250
|
允許泄 漏量
|
硬密封 1/h
|
- 般: 10 -4 X 閥額定容量;嚴密型:?jiǎn)巍㈦p座: 1.2X10 -7 ,套筒 5X10 -6 X 閥額定容量
|
軟密封
|
VI 級
|
允許壓差 (MPa)
|
ZMQ P N 正作用
|
6.4
|
5.09
|
2.91
|
1.85
|
2.18
|
1.33
|
1.52
|
0.99
|
0.62
|
0.60
|
0.69
|
0.39
|
ZMQ P N 反作用
|
6.4
|
6.4
|
3.88
|
2.47
|
2.91
|
1.77
|
2.03
|
1.32
|
0.83
|
0.80
|
0.92
|
0.52
|
ZSQ P N
|
6.4
|
6.1
|
3.5
|
2.3
|
3.0
|
1.9
|
1.9
|
1.5
|
0.93
|
0.84
|
0.65
|
0.47
|
Z M S QM
|
公稱壓力
|
信號壓力 (kPa)
|
ZMQ
|
0 或 250
|
ZSQ
|
0 或 400 ~ 600
|
1)本產品性能指標貫徹GB/T4213-92;
2)表中允許壓差值若大于公稱壓力則取公稱壓力值,小于等于公稱壓力值則不變;
3)表中允許值為使用標準氣缸值,可配用不同的氣缸提高允許壓差.
五、氣動三通切斷閥 外形尺寸及重量
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
A
|
ф 196
|
ф 232
|
ф 308
|
ф 394
|
ф 498
|
L
|
PN16 、 40
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
PN64
|
210
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
H
|
PN16 、 40
|
305
|
340
|
345
|
370
|
380
|
390
|
475
|
490
|
500
|
765
|
825
|
927
|
PN64
|
320
|
350
|
354
|
372
|
382
|
397
|
473
|
475
|
517
|
805
|
882
|
815
|
波紋管密封型
|
375
|
409
|
414
|
431
|
441
|
468
|
555
|
570
|
613
|
855
|
915
|
1017
|
H 1
|
PN16 、 40
|
50
|
53
|
58
|
70
|
75
|
83
|
93
|
100
|
110
|
125
|
143
|
170
|
PN64
|
60
|
65
|
70
|
77.5
|
85
|
90
|
100
|
85
|
125
|
148
|
170
|
208
|
H 2
|
PN16
|
115
|
115
|
121
|
130
|
140
|
153
|
178
|
190
|
200
|
260
|
320
|
360
|
PN40
|
125
|
125
|
130
|
140
|
150
|
160
|
185
|
200
|
220
|
280
|
320
|
380
|
PN64
|
150
|
150
|
160
|
170
|
180
|
200
|
230
|
250
|
282
|
310
|
430
|
480
|
H 3
|
PN16 、 40
|
404
|
415
|
428
|
448
|
468
|
561
|
578
|
590
|
886
|
1008
|
1120
|
|
PN64
|
365
|
430
|
498
|
528
|
528
|
530
|
535
|
540
|
600
|
890
|
1208
|
1305
|
波紋管密封型
|
395
|
465
|
478
|
509
|
509
|
548
|
641
|
658
|
670
|
976
|
1098
|
1210
|
重量 (kg)
|
標準型
|
10
|
10
|
12
|
15
|
18
|
23
|
35
|
45
|
60
|
75
|
90
|
120
|
波紋管密封型
|
12
|
12
|
14
|
17
|
20
|
26
|
38
|
48
|
64
|
79
|
95
|
125
|
六、氣動三通切斷閥 執行標準
·法蘭標準:鑄鐵法蘭按GB4216-84 鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式:PN10、PN16為凸面; PN40、PN64為凹凸面、閥體為凹面。
·結構長度:GB12221-89。
·執行機構氣信號接口:內螺紋M10X1
·閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如:ANSI、JIS、DIN等標準。
