上海彬米生產的電動套筒調節閥是一種壓力平衡型調節閥,采用套筒導向,壓力平衡型雙密封面閥芯機構,配用多彈簧氣動執行機構或電動執行機構。流道呈S流線性,整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大,閥前后壓差較大、泄露要求不搞的場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0、6.4、10.0;閥體口徑范圍DN20-300,適用流體溫度-196-+560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流量特性有直線、等百分比特性。多種品種規格可供選擇
電動套筒調節閥|電動平衡式調節閥
|
|

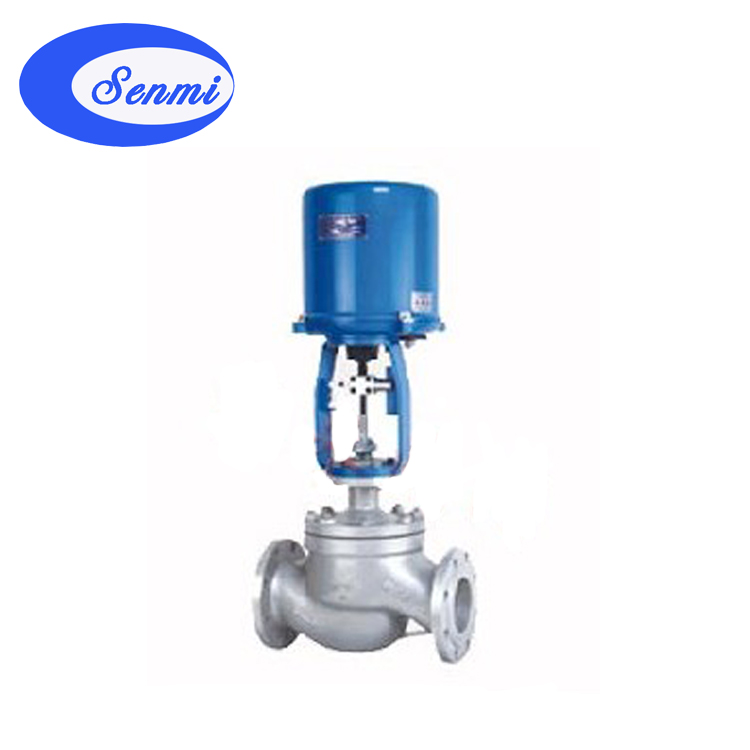

ZRSM電動套筒調節閥(配3810執行器)
|

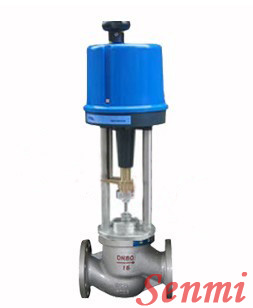

ZDSM電動套筒調節閥(配PS執行器)
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
密封墊
|
PTFE/柔性石墨
|
3
|
套筒
|
WCB
|
CF8
|
CF8M
|
CF3M
|
4
|
閥芯
|
304
|
304
|
316
|
316L
|
5
|
閥蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
6
|
閥桿
|
304
|
304
|
316
|
316L
|
7
|
填料
|
PTFE/柔性石墨
|
8
|
彈簧
|
65Mn
|
304
|
316
|
316L
|
9
|
螺母
|
304
|
304
|
316
|
316L
|

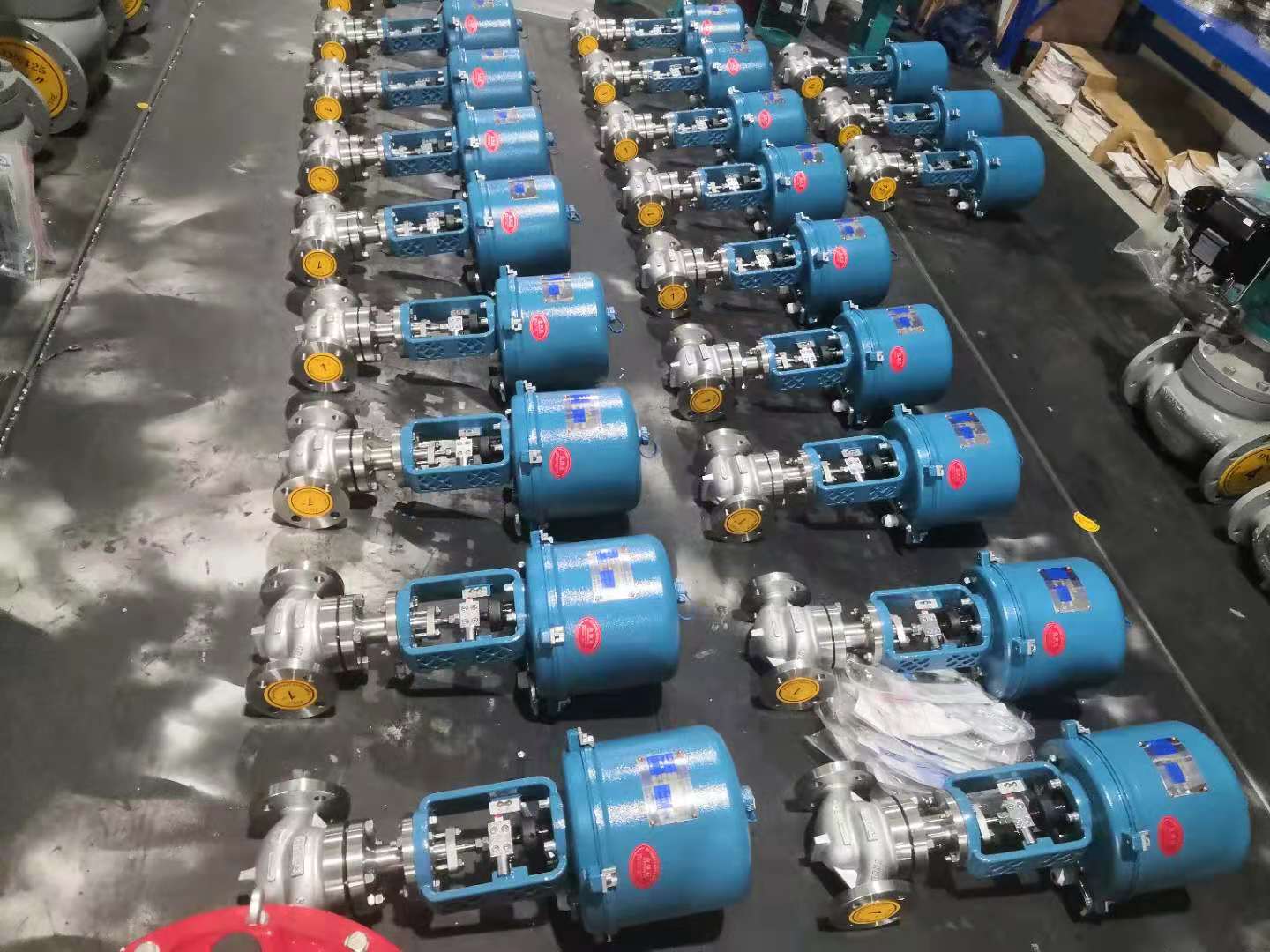

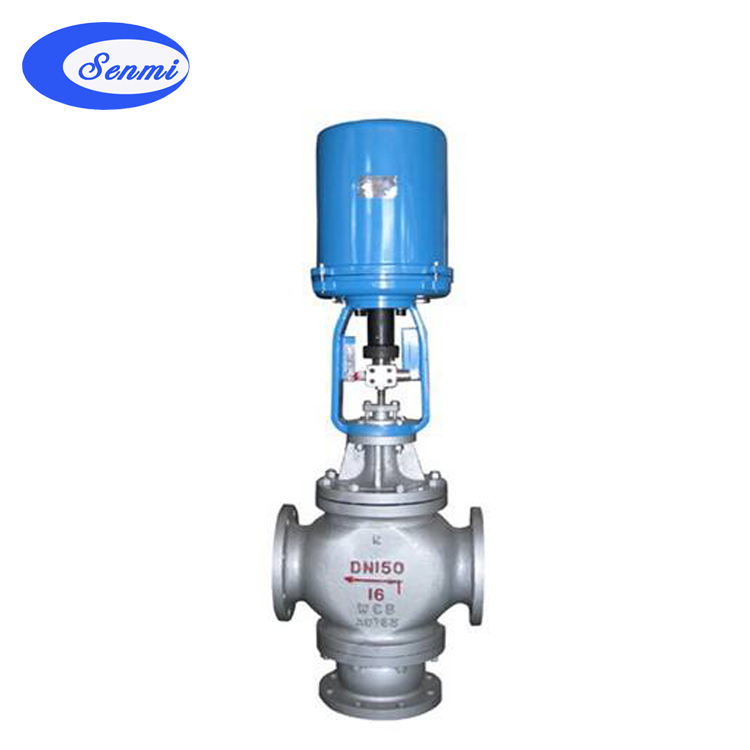

三、電動調節閥實物圖
注:常溫型:常溫型工作溫度-20-+200℃,泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片,可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封,堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
額定流量系數
(KV)
|
直線
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
等百
分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
公稱壓力PN(MPa)
|
1.6 2.5 4.0 6.4 10.0
|
執行機構型號
|
PSL
|
201/202
|
204
|
208
|
312
|
320
|
3810L
|
3810LSA-08
|
3810LSA-20
|
3810LSB-30
|
3810LSB-50
|
3810LSC-65
|
固有流量特性
|
直線、等百分比
|
固有可調比
|
50:1
|
工作溫度t(℃)
|
普通型:鑄鋼-40-250;鑄不銹鋼-60-250 散熱型:鑄鋼-40-450;鑄不銹鋼-60-450
|
輸入信號
|
0-10mADC、4-20mADC、220VAC(開關信號)
|
電源電壓
|
220VAC 50Hz
|
五、電動套筒調節閥 電動執行機構
1、電動執行機構主要性能參數
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
201
|
381LSA-08
361LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
電源:AC220V 50Hz
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號:DC4~20mA
防護等級:IP67
帶手輪
|
電源:AC220V 50Hz
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號:DC4~20mA
防護等級:相當IP55
隔爆標志:ExdⅡBT4
帶手柄
|
202
|
381LSA-20
381LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
204
|
381LSB-30
381LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
208
|
381LSB-50
381LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
312
|
381LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
325
|
381LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
2、主要性能指標
項目
|
指標值
|
基本誤差%
|
配3810L±2.5; 帶定位器 ±1.0
|
回差%
|
配381L ±2.0; 配PSL±1.0
|
死區%
|
1.0
|
始終點偏差%
|
電開
|
始點
|
±2.5
|
終點
|
±2.5
|
電關
|
始點
|
±2.5
|
終點
|
±2.5
|
可調范圍
|
50:1
|
額定行程偏差%
|
2.5
|
泄量量L/H
|
符合JB/T7387-94 IV級 小于閥的額定容量×10-4
|
3、允許壓差
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
執行機構
|
允許壓差△P(MPa)
|
配PSL
|
PSL202
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
PSL204
|
|
|
|
|
|
4.31
|
2.76
|
1.76
|
1.04
|
0.69
|
0.44
|
|
|
|
|
|
PSL208
|
|
|
|
|
|
|
|
|
1.86
|
1.23
|
0.78
|
0.50
|
0.35
|
0.20
|
|
|
PSL320
|
|
|
|
|
|
|
|
|
|
|
|
?1.26
|
0.87
|
0.49
|
0.32
|
0.22
|
配361L
|
381LSA-20
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
381LSB-50
|
|
|
|
|
|
4.79
|
3.06
|
1.96
|
1.16
|
0.76
|
0.49
|
|
|
|
|
|
381LSC-65
|
|
|
|
|
|
|
|
|
1.51
|
0.99
|
0.64
|
0.41
|
0.28
|
|
|
|
381LSC-99
|
|
|
|
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
0.16
|
0.11
|
注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍,請與我們聯系,采取適當方法可解決
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
結構長度
(L)
|
PN16/25
|
185
|
200
|
205
|
222
|
250
|
276
|
298
|
350
|
410
|
451
|
600
|
670
|
735
|
PN40
|
190
|
205
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
615
|
685
|
750
|
PN64、100
|
200
|
210
|
220
|
251
|
286
|
311
|
337
|
394
|
440
|
475
|
630
|
700
|
765
|
常溫型
(H)
|
PN16/25
|
756
|
781
|
803
|
928
|
945
|
1260
|
1270
|
1294
|
1515
|
1540
|
1565
|
1816
|
2180
|
PN40
|
766
|
791
|
813
|
938
|
955
|
1260
|
1270
|
1329
|
1545
|
1560
|
1605
|
1892
|
2130
|
PN64/100
|
773
|
803
|
833
|
965
|
1000
|
1280
|
1300
|
1338
|
1575
|
1620
|
1675
|
1936
|
2202
|
高溫型
(H)
|
PN16/25
|
956
|
981
|
1003
|
1128
|
1145
|
1510
|
1520
|
1544
|
1835
|
1860
|
1885
|
2166
|
2530
|
PN40
|
966
|
991
|
1013
|
1138
|
1155
|
1510
|
1520
|
1579
|
1865
|
1880
|
1925
|
2245
|
2480
|
PN64/100
|
973
|
1003
|
1033
|
1165
|
1200
|
1530
|
1550
|
1588
|
1895
|
1940
|
1995
|
2286
|
2552
|
H1
|
PN16/25
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
203
|
230
|
PN40
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
115
|
135
|
150
|
188
|
223
|
255
|
PN64/100
|
63
|
68
|
75
|
83
|
88
|
100
|
105
|
125
|
148
|
170
|
203
|
235
|
265
|
H2
|
87
|
90
|
D
|
225
|
257
|
310
|
壓力等級
|
GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K
|
執行機構
|
PSL系列、3810系列、DKJ或DKZ系列等
|
