一、電動單座調節閥 概述
ZDSP/ZRSP電動單座調節閥,由PS系列和3810系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。
單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
 |
 |
|

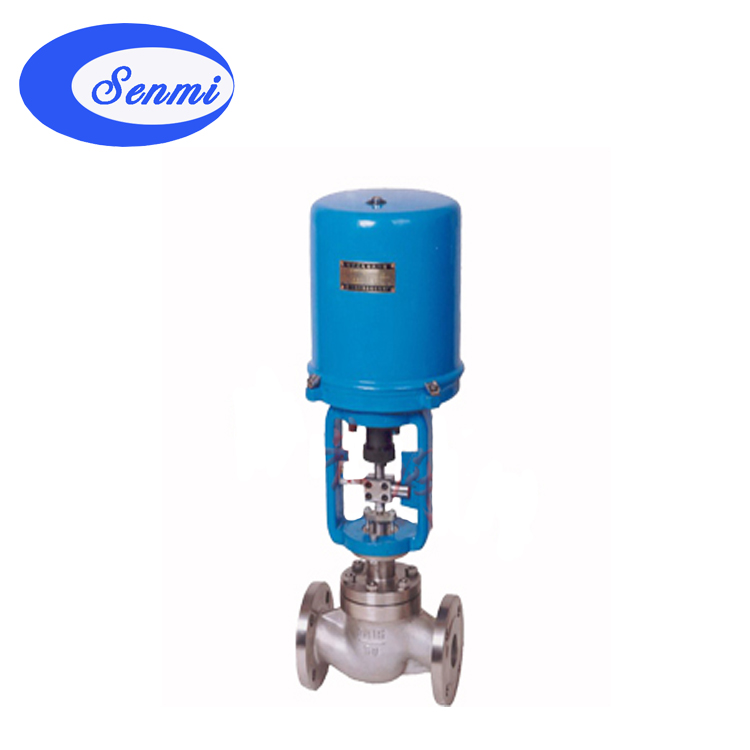

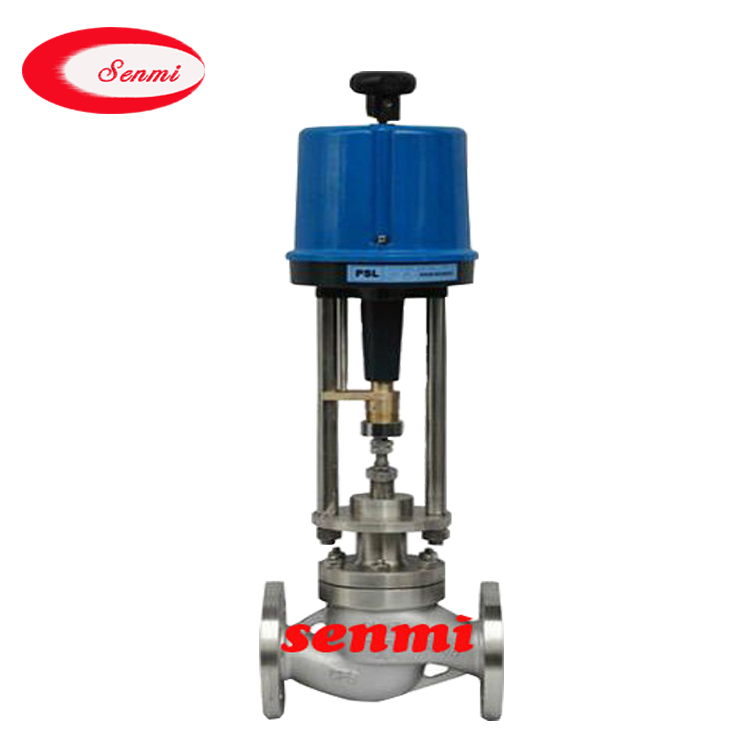

ZDSP電動單座調節閥(配PS執行器)
|

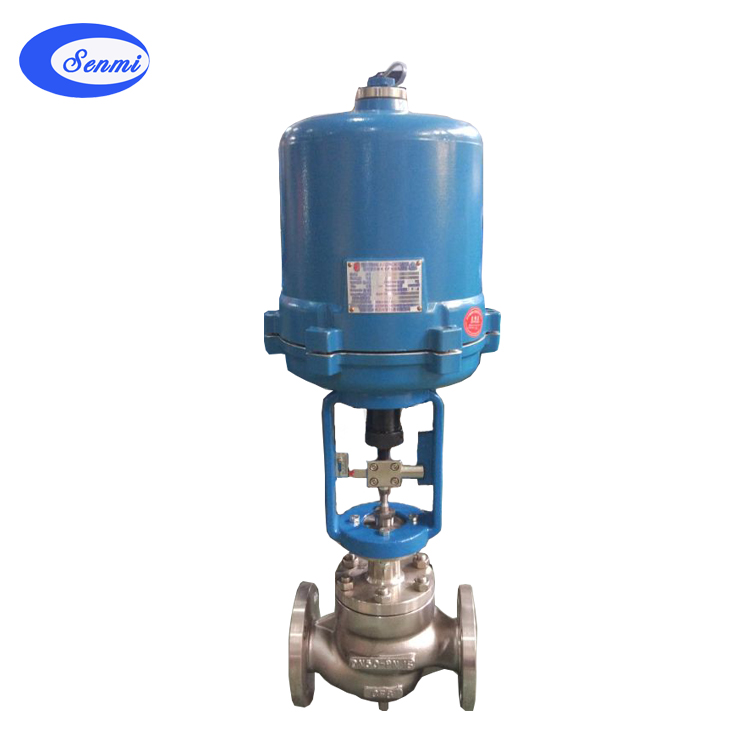

ZRSP電動單座調節閥(配3810執行器)
|
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
|
2
|
閥座
|
304
|
304
|
316
|
316L
|
|
3
|
閥芯
|
304
|
304
|
316
|
316L
|
|
4
|
導向套
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
5
|
閥蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
6
|
閥桿
|
304
|
304
|
316
|
316L
|
|
7
|
填料
|
PTFE/柔性石墨
|

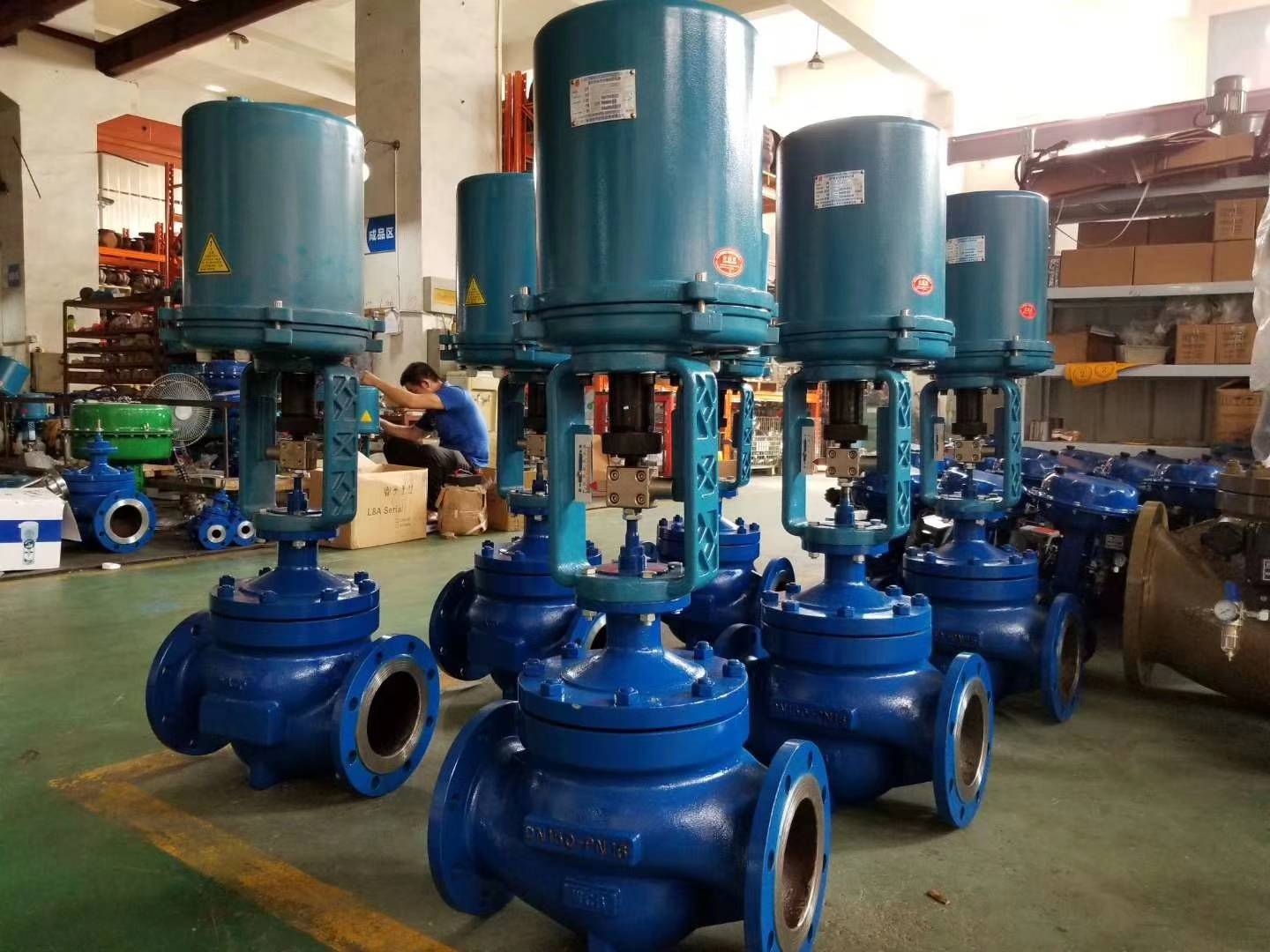

三、電動單座調節閥實物圖
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
|
公稱通徑mm
|
G3/4”
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座通徑mm
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數kv
|
直線型
|
0.08
|
0.12
|
0.20
|
0.32
|
0.5
|
0.8
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|
等百分比
|
|
|
|
|
|
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
公稱壓力(MPa)
|
0.6,1.6， 2.5， 4.0， 6.4
|
|
行程
|
10
|
16
|
25
|
40
|
60
|
100
|
|
流量特性
|
直線
|
直線，等百分比，快開
|
|
工作溫度℃
|
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
|
|
法蘭尺寸
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
|
|
閥體材質
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
閥芯材質
|
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
|
|
閥體型式
|
直通單座鑄造球型閥
|
|
上閥蓋型式
|
普通式(常溫)，熱片式(中溫)，長頸式(低溫)
|
|
配用電動執行機構型號
|
PSL
|
PSL-201
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
PSL325
|
|
361L
|
381LSA-08 361LXA-08
|
381LSA-20
|
361LSB-30
|
381LSB- 50
|
381LSC-65
|
381LSC-99
|
|
|
防爆型
|
361LXA-20
|
361LXB-30
|
361LXB-50
|
|
1、電動執行機構主要性能參數
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
361L
|
|
201
|
361LSA-08
361LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
|
|
202
|
361LSA-20
361LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
361LSB-30
361LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
361LSB-50
361LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
2、主要性能指標
|
項目
|
指標值
|
|
基本誤差％
|
配3810L±2.5； 帶定位器 ±1.0
|
|
回差％
|
配381L ±2.0； 配PSL±1.0
|
|
死區％
|
1.0
|
|
始終點偏差％
|
電開
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
可調范圍
|
50：1
|
|
額定行程偏差％
|
2.5
|
|
泄量量L/H
|
符合JB/T7387-94 IV級 小于閥的額定容量×10-4
|
3、允許壓差
|
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
執行機構
|
允許壓差△P(MPa)
|
|
配PSL
|
PSL202
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
PSL204
|
|
|
|
|
|
4.31
|
2.76
|
1.76
|
1.04
|
0.69
|
0.44
|
|
|
|
|
|
|
|
PSL208
|
|
|
|
|
|
|
|
|
1.86
|
1.23
|
0.78
|
0.50
|
0.35
|
0.20
|
|
|
|
|
PSL320
|
|
|
|
|
|
|
|
|
|
|
|
?1.26
|
0.87
|
0.49
|
0.32
|
0.22
|
|
|
配361L
|
381LSA-20
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
381LSB-50
|
|
|
|
|
|
4.79
|
3.06
|
1.96
|
1.16
|
0.76
|
0.49
|
|
|
|
|
|
|
381LSC-65
|
|
|
|
|
|
|
|
|
1.51
|
0.99
|
0.64
|
0.41
|
0.28
|
|
|
|
|
381LSC-99
|
|
|
|
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
0.16
|
0.11
|
注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決
六、電動單座調節閥 外型尺寸
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
結構長度
(L)
|
PN16/25
|
185
|
200
|
205
|
222
|
250
|
276
|
298
|
350
|
410
|
451
|
600
|
670
|
735
|
|
PN40
|
190
|
205
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
615
|
685
|
750
|
|
PN64、100
|
200
|
210
|
220
|
251
|
286
|
311
|
337
|
394
|
440
|
475
|
630
|
700
|
765
|
|
常溫型
(H)
|
PN16/25
|
699
|
711
|
728
|
728
|
731
|
827
|
839
|
857
|
895
|
1140
|
1160
|
1305
|
1512
|
|
PN40
|
679
|
721
|
738
|
738
|
741
|
837
|
849
|
867
|
905
|
1150
|
1180
|
1335
|
1565
|
|
PN64/100
|
682
|
733
|
750
|
750
|
753
|
849
|
861
|
879
|
917
|
1180
|
1240
|
1385
|
1605
|
|
高溫型
(H)
|
PN16/25
|
849
|
861
|
893
|
893
|
901
|
975
|
1024
|
1067
|
1250
|
1400
|
1420
|
1513
|
1670
|
|
PN40
|
859
|
871
|
903
|
903
|
911
|
985
|
1034
|
1077
|
1260
|
1415
|
1440
|
1545
|
1690
|
|
PN64/100
|
875
|
885
|
915
|
915
|
923
|
997
|
1055
|
1095
|
1280
|
1450
|
1465
|
1575
|
1720
|
|
H1
|
PN16/25
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
203
|
230
|
|
PN40
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
115
|
135
|
150
|
188
|
223
|
255
|
|
PN64/100
|
63
|
68
|
75
|
83
|
88
|
100
|
105
|
125
|
148
|
170
|
203
|
235
|
265
|
