電動雙座調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。電動雙座調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合。電動雙座調節閥廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

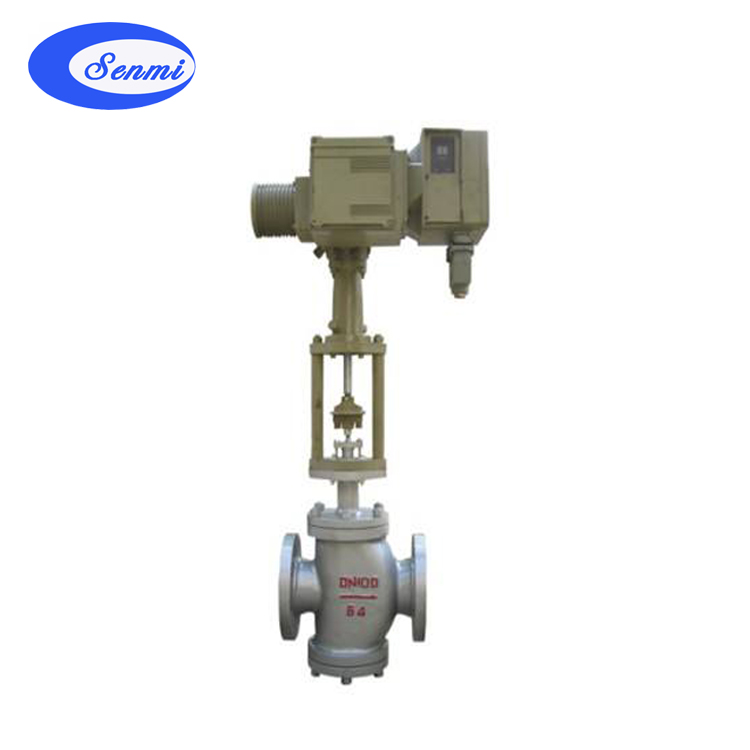

電動雙座調節閥|電動二通雙座調節閥
 |
 |
|

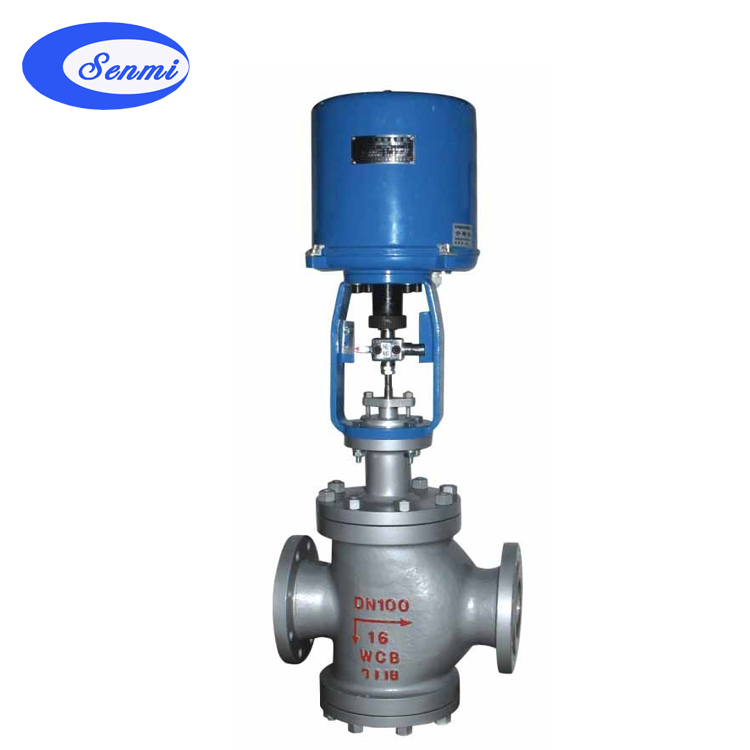

電動雙座調節閥(配3810執行器)
|
電動雙座調節閥
|
二、電動雙座調節閥 主要零件材料及結構圖
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
|
2
|
閥座
|
304
|
304
|
316
|
316L
|
|
3
|
閥芯
|
304
|
304
|
316
|
316L
|
|
4
|
導向套
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
5
|
閥蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
6
|
填料
|
PTFE/柔性石墨
|
|
7
|
彈簧
|
65Mn
|
304
|
316
|
316L
|
|
8
|
螺母
|
304
|
304
|
316
|
316L
|
|
9
|
閥桿
|
304
|
304
|
316
|
316L
|
三、電動雙座調節閥 閥蓋形式
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
四、電動雙座調節閥 主要技術參數
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數
(KV)
|
直線
|
7.6
|
12.1
|
19.4
|
30.3
|
48.3
|
75.9
|
121
|
194
|
302
|
484
|
759
|
1210
|
1936
|
|
等百
分比
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69.3
|
110
|
176
|
275
|
440
|
693
|
1100
|
1760
|
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
|
公稱壓力PN(MPa)
|
1.6? 2.5? 4.0? 6.4
|
|
執行機構型號
|
PSL
|
201/202
|
204
|
208
|
312
|
320
|
|
3810L
|
3810LSA-08
|
3810LSA-20
|
3810LSB-30
|
3810LSB-50
|
3810LSC-65
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50：1
|
|
工作溫度t(℃)
|
普通型：鑄鋼-40-250；鑄不銹鋼-60-250??? 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
|
|
輸入信號
|
0-10mADC、4-20mADC、220VAC(開關信號)
|
|
電源電壓
|
220VAC? 50Hz
|
五、電動雙座調節閥 電動執行機構
1、電動執行機構主要性能指標參數
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
|
201
|
381LSA-08
381LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
|
|
202
|
381LSA-20
381LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
381LSB-30
381LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
381LSB-50
381LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
381LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
381LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
|
項目
|
指標值
|
|
基本誤差％
|
配3810L±2.5； 帶定位器 ±1.0
|
|
回差％
|
配381L ±2.0； 配PSL±1.0
|
|
死區％
|
1.0
|
|
始終點偏差％
|
電開
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
可調范圍
|
50：1
|
|
額定行程偏差％
|
2.5
|
|
泄量量L/H
|
符合JB/T7387-94 IV級 小于閥的額定容量×10-4
|
3、電動雙座調節閥 允許壓差
|
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
執行機構
|
允許壓差△P(MPa)
|
|
配PSL
|
PSL202
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
PSL204
|
|
|
|
|
|
4.31
|
2.76
|
1.76
|
1.04
|
0.69
|
0.44
|
|
|
|
|
|
|
PSL208
|
|
|
|
|
|
|
|
|
1.86
|
1.23
|
0.78
|
0.50
|
0.35
|
0.20
|
|
|
|
PSL320
|
|
|
|
|
|
|
|
|
|
|
|
?1.26
|
0.87
|
0.49
|
0.32
|
0.22
|
|
配381L
|
381LSA-20
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
381LSB-50
|
|
|
|
|
|
4.79
|
3.06
|
1.96
|
1.16
|
0.76
|
0.49
|
|
|
|
|
|
|
381LSC-65
|
|
|
|
|
|
|
|
|
1.51
|
0.99
|
0.64
|
0.41
|
0.28
|
|
|
|
|
381LSC-99
|
|
|
|
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
0.16
|
0.11
|
注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決
六、電動雙座調節閥 主要外型尺寸
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
結構長度
(L)
|
PN16/25
|
180
|
185
|
200
|
220
|
250
|
275
|
305
|
350
|
410
|
450
|
550
|
670
|
770
|
|
PN40
|
185
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
690
|
795
|
|
PN64
|
190
|
200
|
220
|
240
|
265
|
295
|
320
|
370
|
400
|
475
|
570
|
752
|
819
|
|
常溫型
(H)
|
PN16/25
|
535
|
553
|
556
|
698
|
703
|
959
|
969
|
981
|
1061
|
1076
|
1109
|
1361
|
1458
|
|
PN40
|
540
|
558
|
561
|
703
|
708
|
964
|
974
|
986
|
1066
|
1081
|
1114
|
1366
|
1463
|
|
PN64
|
545
|
563
|
566
|
708
|
713
|
969
|
979
|
991
|
1071
|
1086
|
1119
|
1371
|
1468
|
|
高溫型
(H)
|
PN16/25
|
735
|
753
|
756
|
898
|
903
|
1209
|
1219
|
1231
|
1381
|
1396
|
1429
|
1711
|
1808
|
|
PN40
|
745
|
763
|
766
|
908
|
913
|
1219
|
1229
|
1241
|
1391
|
1406
|
1439
|
1721
|
1818
|
|
PN64
|
755
|
773
|
776
|
918
|
923
|
1229
|
1239
|
1251
|
1401
|
1416
|
1449
|
1731
|
1828
|
|
H1
|
PN16/25
|
95
|
117
|
120
|
139
|
144
|
188
|
208
|
220
|
268
|
278
|
320
|
441
|
465
|
|
PN40
|
100
|
122
|
125
|
144
|
149
|
193
|
213
|
225
|
273
|
283
|
325
|
446
|
470
|
|
PN64
|
105
|
127
|
130
|
149
|
154
|
198
|
218
|
230
|
278
|
288
|
330
|
451
|
475
|
|
H2
|
87
|
90
|
|
D
|
225
|
257
|
310
|
|
壓力等級
|
GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
|
|
執行機構
|
PSL系列、3810系列、DKJ或DKZ系列等
|
