一、KHPC電動高壓籠式調節閥產品概述
彬米公司生產的KHPC電動高壓籠式調節閥是一種壓力平衡式調節閥,由電動〔電子式〕執行機構和高壓籠式調節閥體組成.閥體流體通道呈S流線型,壓降損失小,流量大,可調范圍廣。電動高壓籠式調節閥適用于要求動態穩定性好,噪音低、空化腐蝕小的高壓降場合。
 |
 |
|
KHPC電動高壓籠式調節閥
|

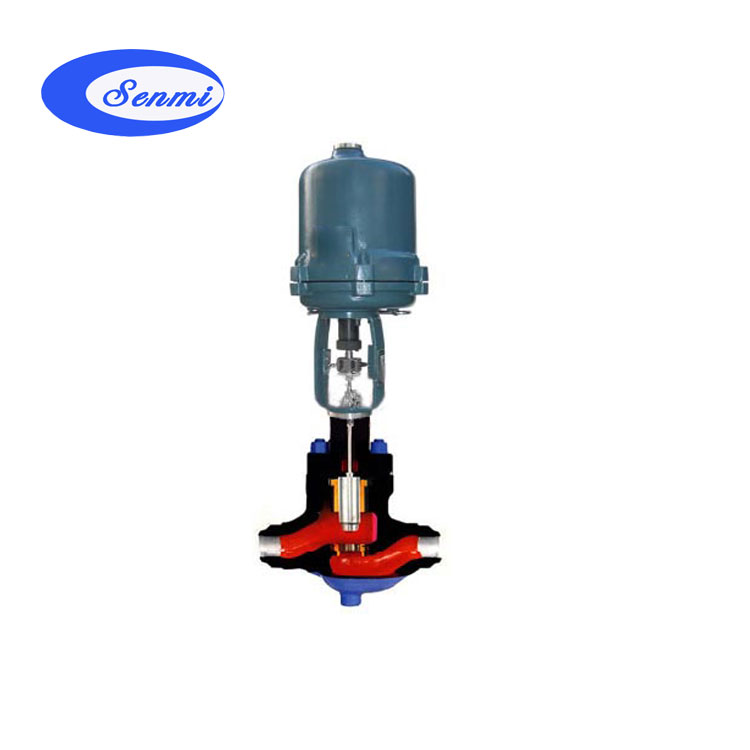

KHPC電動高壓籠式調節閥 (解剖圖)
|
二、KHPC電動高壓籠式調節閥主要技術參數
|
公稱通徑
|
40
|
50
|
65
|
100
|
150
|
200
|
250
|
300
|
|
閥體型式
|
直通鍛造球型閥
|
|
公稱壓力
|
ANSI 900、1500、2500；JIS 63K 注：DN250~300無ANSI 2500
|
|
連接型式
|
密封面型式
|
RF、RJ
|
|
法蘭標準
|
JIS B2201-1984、ANSI B16.5-1981
|
|
焊接標準
|
嵌接焊SW(40~80mm) 對接焊BW(80~300mm)
|
|
材料
|
鍛鋼(碳鋼、不銹鋼、鈦鋼、耐蝕鋼等)
|
|
上閥蓋
|
常溫型
|
-5～+230℃
|
|
伸長I型
|
+230～+566℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
石棉編織填料、石墨填料
|
|
閥芯形式
|
帶組合密封圈或活塞環的壓力平衡式閥芯
|
|
流量特性
|
等百分比特性、線性特性
|
|
材料
|
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
三、KHPC電動高壓籠式調節閥執行器技術參數
|
執行器型式
|
381L系列、PSL系列
|
|
輸入信號
|
381L執行機構
|
4～20mA·DC或1～5V（輸入電阻250Ω）
|
|
PSL執行機構
|
4～20mA·DC
|
|
電源電壓
|
381L執行機構
|
220V，50/60Hz
|
|
PSL執行機構
|
單相控制220V·50Hz；三相控制380V，50Hz
|
|
手動機構
|
381L執行機構:離合式； PSL執行機構: 手輪
|
|
作用形式
|
電關式或電開式
|
四、KHPC電動高壓籠式調節閥主要性能指標
|
參數
|
指標值
|
|
泄漏量
|
金屬閥座
|
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
|
|
軟閥座
|
小于閥額定容量的10-7，符合ANSI B16.104-1976 VI級
|
|
回差
|
配381L執行機構為2%；配PSL執行機構為1%
|
|
基本誤差
|
配381L執行機構為±2%；配PSL執行機構為±1%
|
|
可調范圍
|
50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
|
|
