一、電動角型調節閥 概述
電動角型調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。 角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

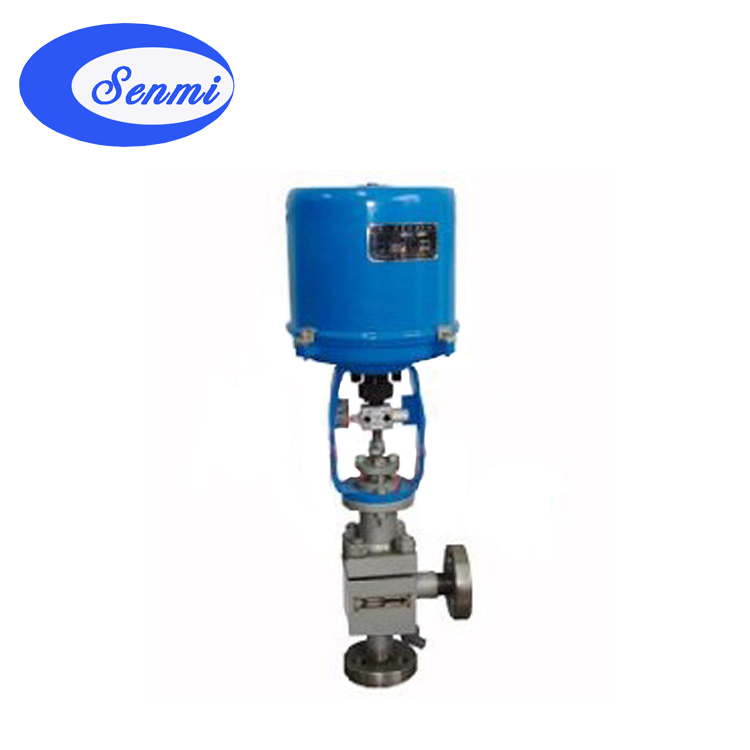

ZDSJ電動角型調節閥|電動高壓調節閥
 |
 |
|
ZDSJ電動角型調節閥(鑄鋼)
|
ZDSJ電動高壓角型調節閥(鍛鋼)
|
二、電動角型調節閥 主要零件材料及結構圖
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
|
2
|
閥座
|
304
|
304
|
316
|
316L
|
|
3
|
閥芯
|
304
|
304
|
316
|
316L
|
|
4
|
導向套
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
5
|
閥蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
6
|
閥桿
|
304
|
304
|
316
|
316L
|
|
7
|
填料
|
PTFE/柔性石墨
|
|
8
|
彈簧
|
65Mn
|
304
|
316
|
316L
|
|
9
|
螺母
|
304
|
304
|
316
|
316L
|
三、電動角型調節閥 閥蓋形式
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
四、電動角型調節閥 主要技術參數
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
300
|
|
閥座直徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
300
|
|
額定流量系數K
|
6.5
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
|
允許壓差ΔMPa
|
6.1
|
3.8
|
2.3
|
1.4
|
1.0
|
2.3
|
1.6
|
1.0
|
0.8
|
0.6
|
0.4
|
|
|
基本誤差
|
±2.5
|
|
回差 %
|
2.5
|
|
死區 %
|
1.0
|
|
始終點偏差 %
|
±2.5
|
|
額定行程偏差 %
|
2.5
|
|
允許泄漏量Q
|
Kv值的0.1%
|
|
可調范圍
|
30:1
|
|
配用執
行機構
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL320
|
|
3810L
|
381LSA-08
|
381LSA-30
|
381LSB-30
|
381LSB-50
|
381LSC-65
|
381LSC-160
|
|
適用溫度
|
常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
五、電動角型調節閥 電動執行機構
1、電動執行機構主要性能參數
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
|
201
|
381LSA-08
381LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
|
|
202
|
381LSA-20
381LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
381LSB-30
381LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
381LSB-50
381LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
381LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
381LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
2、主要性能指標
|
項目
|
指標值
|
|
基本誤差％
|
配3810L±2.5； 帶定位器 ±1.0
|
|
回差％
|
配381L ±2.0； 配PSL±1.0
|
|
死區％
|
1.0
|
|
始終點偏差％
|
電開
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
可調范圍
|
50：1
|
|
額定行程偏差％
|
2.5
|
|
泄量量L/H
|
符合JB/T7387-94 IV級 小于閥的額定容量×10-4
|
3、允許壓差
|
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
執行機構
|
允許壓差△P(MPa)
|
|
配PSL
|
PSL202
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
PSL204
|
|
|
|
|
|
4.31
|
2.76
|
1.76
|
1.04
|
0.69
|
0.44
|
|
|
|
|
|
|
PSL208
|
|
|
|
|
|
|
|
|
1.86
|
1.23
|
0.78
|
0.50
|
0.35
|
0.20
|
|
|
|
PSL320
|
|
|
|
|
|
|
|
|
|
|
|
?1.26
|
0.87
|
0.49
|
0.32
|
0.22
|
|
配361L
|
381LSA-20
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
381LSB-50
|
|
|
|
|
|
4.79
|
3.06
|
1.96
|
1.16
|
0.76
|
0.49
|
|
|
|
|
|
|
381LSC-65
|
|
|
|
|
|
|
|
|
1.51
|
0.99
|
0.64
|
0.41
|
0.28
|
|
|
|
|
381LSC-99
|
|
|
|
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
0.16
|
0.11
|
注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決
六、電動角型調節閥 主要外型尺寸
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
95
|
100
|
105
|
115
|
125
|
145
|
155
|
175
|
200
|
225
|
275
|
95
|
100
|
|
PN40
|
95
|
100
|
105
|
115
|
125
|
145
|
155
|
175
|
200
|
225
|
275
|
95
|
100
|
|
PN64、100
|
115
|
115
|
130
|
130
|
150
|
170
|
190
|
215
|
250
|
275
|
325
|
115
|
115
|
|
H
|
PN16/25
|
349
|
350
|
358
|
378
|
393
|
494
|
503
|
521
|
634
|
696
|
715
|
840
|
915
|
|
PN40
|
349
|
350
|
358
|
378
|
393
|
494
|
503
|
521
|
634
|
696
|
715
|
840
|
915
|
|
PN64/100
|
355
|
358
|
365
|
384
|
400
|
502
|
512
|
530
|
641
|
705
|
724
|
860
|
934
|
|
H1
|
PN16/25
|
444
|
445
|
458
|
478
|
492
|
594
|
628
|
646
|
759
|
846
|
915
|
974
|
1025
|
|
PN40
|
444
|
445
|
458
|
478
|
492
|
594
|
628
|
646
|
759
|
846
|
915
|
974
|
1025
|
|
PN64/100
|
450
|
450
|
465
|
485
|
500
|
602
|
635
|
655
|
768
|
855
|
935
|
988
|
1050
|
|
R
|
201
|
202
|
204
|
208、210
|
210、316
|
320
|
|
壓力等級
|
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
|
注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
