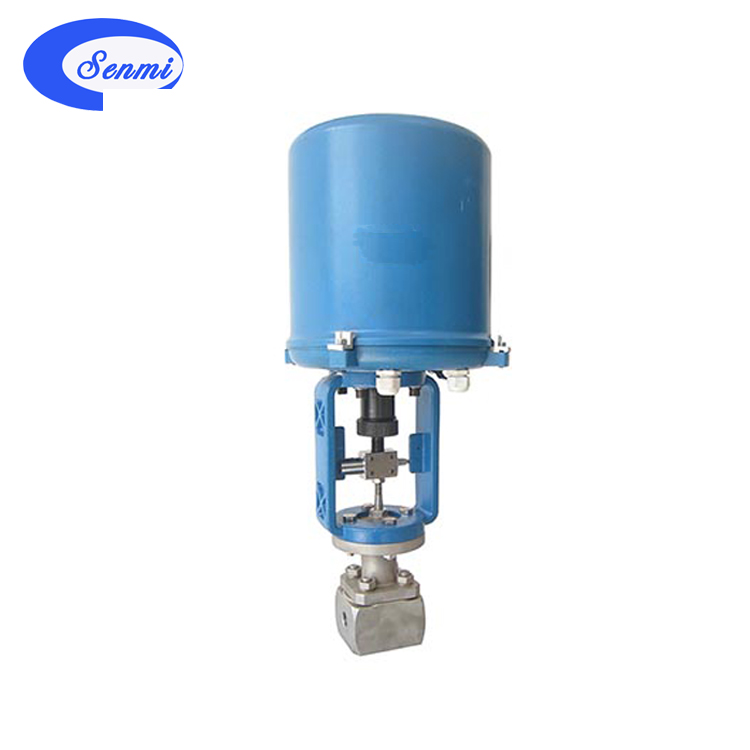

ZDLY電子式電動小流量調節閥，由3810L型直行程電子式電動執行機構和小流量閥組成。 適用于較小流量的調節，具有結構緊湊，體積小，重量輕，安裝維護方便的特點。
ZDLY電子式電動小流量調節閥
調節機構采用了新型的小流量低流阻單座閥。它結構緊湊，流道通暢，具有流量特性精確、可調范圍大、閥座泄漏量微小等特點。控制氣體、液體、蒸汽等介質，適用于對泄漏量有嚴格要求的場合。
ZDLY電子式電動小流量調節閥 閥體
閥體形式 直通鍛造閥
公稱通徑 G1/2”、G3/4”
公稱壓力 PN1.6、4.0、6.4MPA
閥體材料 鍛不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)等)
上 閥 蓋 標準型-40～+230℃、散熱型+230～+450℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
ZDLY電子式電動小流量調節閥 執行器
| 型號 |
381LSA-08 |
輸出推力（N） |
800 |
| 最大行程L（mm） |
30 |
工作速度（mm/s） |
4.2 |
| 主要技術參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
ZDLY電子式電動小流量調節閥 性能指標
| 項目 |
指標值 |
| 基本誤差% |
配3810L±1.0； |
| 回差% |
配381L ±1.0； |
| 泄露量L/h |
0.01%×閥額定容量 |
| 可調范圍R |
30：1 |
ZDLY電子式電動小流量調節閥 額定流量系數Kv、額定行程、允許壓差
| 公稱通徑DN |
G1/2”、G3/4” |
| 閥座直徑 dN |
2 |
2.5 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| 額定行程 |
10 |
| 額定流量系數KV |
0.04 |
0.06 |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1 |
| 允許壓差(MPa) |
6.4 |
注：允許壓力差確定依據：1）閥關閉p2=0；2）流向為底進高出。
|
