1 電動低溫調節閥 產品概述

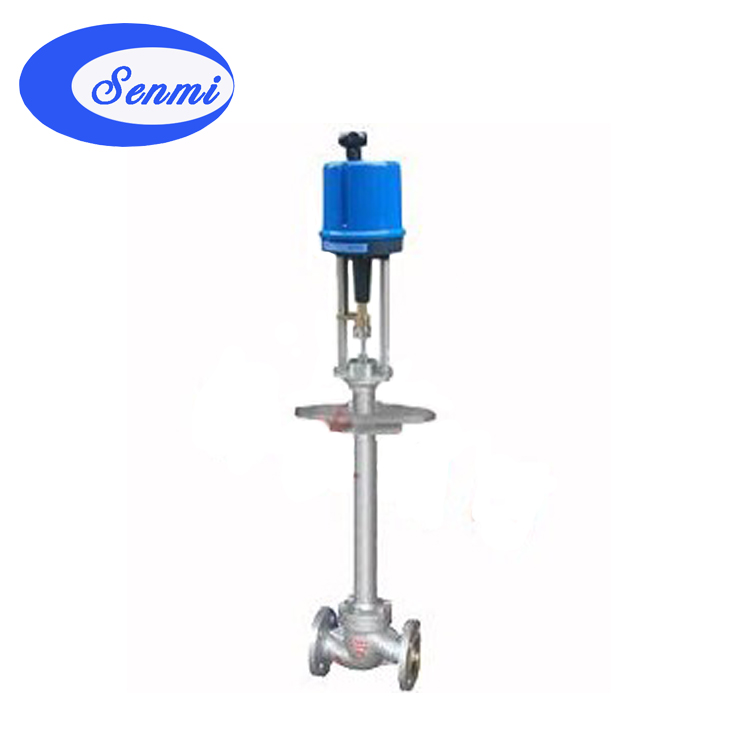

電動低溫調節閥，是由3810系列(PSL系列)電動執行器與低溫型調節閥閥體組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動低溫調節閥適合于低于0～-250℃狀態下工作，由電動執行機構和帶長頸接管的閥體組成，長頸接管的作用是使閥桿密封出接近常溫下工作，并減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。
 |
 |
|
電動低溫調節閥
|
電動低溫調節閥
|
2 電動低溫調節閥 主要技術參數
● 閥體
|
閥體形式
|
直通鑄造球型閥
|
|
公稱通徑
|
DN25～300mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4
|
|
法蘭標準
|
GB/T9113、 JB/T79
|
|
連接形式
|
法蘭(FF RF RTJ)、焊接(SW BW)
|
|
閥蓋形式
|
低溫型-10～-196℃、超低溫型-196～-250℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
金屬石墨纏繞墊片、柔性石墨、碳纖維填料
|
● 閥內件
|
閥芯形式
|
單座、籠式、套筒型閥芯
|
|
流量特性
|
線性、等百分比
|
● 執行機構
|
執行器型號
|
3810L系列、PSL系列
|
|
主要技術參數
|
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
3 電動低溫調節閥 內部結構圖
 |
 |
 |
|
單座柱塞型閥芯
|
籠式閥芯(導向型)
|
套筒式(壓力平衡式)閥芯
|
4 電動低溫調節閥 主要零件材料
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
閥座、套筒
|
304
|
304
|
316
|
316L
|
|
3
|
閥芯
|
304
|
304
|
316
|
316L
|
|
4
|
導向套、并帽
|
304
|
304
|
316
|
316L
|
|
5
|
閥蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
6
|
閥桿
|
304
|
304
|
316
|
316L
|
|
7
|
隔熱板
|
304
|
304
|
316
|
316L
|
|
8
|
填料
|
金屬石墨纏繞墊片/柔性石墨
|
|
9
|
彈簧
|
65Mn
|
304
|
316
|
316L
|
|
10
|
螺母
|
304
|
304
|
316
|
316L
|
5 電動低溫調節閥 主要性能指標
|
項目
|
指標值
|
|
基本誤差%
|
配3810L±2.5； 配PSL±1.0
|
|
回差%
|
配381L ±2.0； 配PSL±1.0
|
|
死區%
|
1.0
|
|
始終點偏差%
|
電開
|
始點±2.5
|
終點±2.5
|
|
始點±2.5
|
終點±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
30：1
|
6 電動低溫調節閥 額定流量系數Kv、允許壓差
|
公稱通徑 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑 dN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數KV
|
單座
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
1000
|
1600
|
|
籠式
|
9
|
15
|
23
|
35
|
59
|
95
|
148
|
236
|
355
|
568
|
885
|
1260
|
|
套筒
|
10
|
16
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
額定行程
|
16
|
25
|
40
|
60
|
100
|
|
允許壓差(MPa)
|
單座
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0,7
|
0.6
|
0.5
|
0.3
|
0.28
|
|
籠式
|
5.8
|
5.0
|
4.9
|
4.3
|
3.0
|
3.7
|
3.5
|
3.1
|
2.8
|
2,8
|
2.4
|
2.0
|
|
套筒
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.5
|
3.1
|
3.1
|
2.6
|
2.2
|
7 電動低溫調節閥 主要外形及連接尺寸
|
公稱通徑 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
550
|
640
|
880
|
|
PN40
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
640
|
760
|
910
|
|
PN64
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
670
|
810
|
950
|
|
H
|
PN16/25
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
195
|
230
|
|
PN40
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
205
|
245
|
|
PN64
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
230
|
260
|
|
H1
|
根據實際工況溫度而定
|
|
H2
|
PSL
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
788
|
788
|
|
3810
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
725
|
725
|
|
D
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
218
|
218
|
|
R
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
310
|
310
|
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
