一、蒸汽電動對夾球閥 概述
Q971型電動對夾球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。電動對夾球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
|
|
|
|

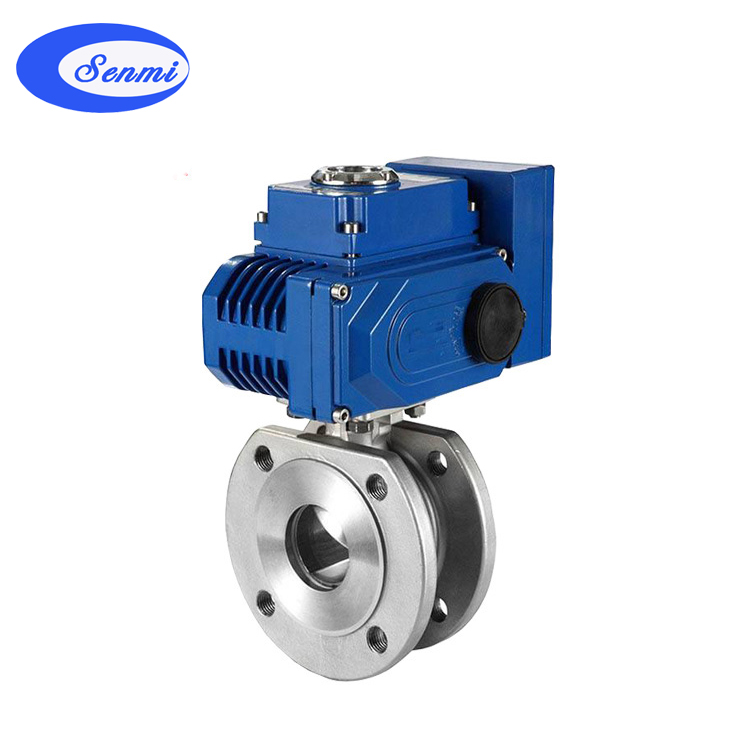

電動對夾球閥
|

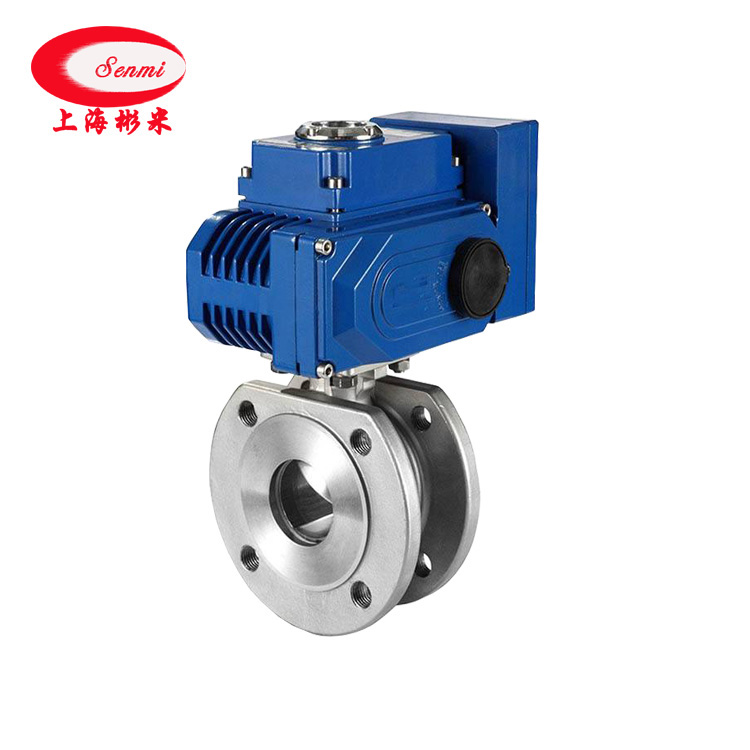

電動對夾球閥
|
二、電動對夾球閥 執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
三、電動對夾球閥 主要技術參數
|
CH系列執行機構技術參數
|
閥體參數
|
|
電源
|
AC200/220V，50/60Hz
|
公稱通徑
|
DN10～150mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
動作范圍
|
0～90° 0～360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
環境溫度
|
-30°～60°
|
可調范圍
|
DN10-80
|
DN100-150
|
|
250:1
|
350:1
|
|
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
|
防護等級
|
相當于IP-65
|
回差
|
≤1%
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
|
|
進線接口
|
PE1/2〞進線線鎖
|
四、電動對夾球閥 技術參數和性能
|
試驗壓力
|
公稱壓力（Mpa）
|
壓力級
|
JIS(Mpa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
五、電動對夾球閥 主要零件材質
|
零件名稱
|
材 料
|
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
(304)
|
CF3
(304L)
|
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF3M
(316L)
|
|
球體、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
(304)
|
00Cr19Ni11
(304L)
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
(316)
|
00Cr17Ni12Mo2
(316L)
|
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
|
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
強氧化性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
六、電動對夾球閥 主要外形尺寸
|
公稱通徑
DN(mm)
|
尺 寸
|
|
L
|
D
|
D1
|
D2
|
d
|
b
|
Z-Md
|
H
|
L1
|
|
15
|
35
|
95
|
65
|
45
|
15
|
14
|
4-M12
|
291
|
155.2
|
|
20
|
38
|
105
|
75
|
55
|
19
|
14
|
4-M12
|
296
|
155.2
|
|
25
|
42
|
115
|
85
|
65
|
23.5
|
14
|
4-M12
|
301
|
155.2
|
|
32
|
50
|
135
|
100
|
78
|
30
|
16
|
4-M16
|
311
|
195
|
|
40
|
60
|
145
|
110
|
85
|
36
|
16
|
4-M16
|
318
|
195
|
|
50
|
70
|
160
|
125
|
100
|
45
|
16
|
4-M16
|
326
|
234
|
|
65
|
95
|
180
|
145
|
120
|
58
|
18
|
4-M16
|
336
|
234
|
|
80
|
118
|
195
|
160
|
135
|
67
|
20
|
8-M16
|
363
|
271
|
|
100
|
140
|
215
|
180
|
155
|
76
|
20
|
8-M16
|
383
|
325
|
|
125
|
175
|
245
|
210
|
185
|
100
|
22
|
8-M16
|
403
|
414
|
|
150
|
210
|
280
|
240
|
210
|
125
|
24
|
8-M16
|
418
|
420
|
|
