一、電動軌道球閥 產品概述
電動軌道球閥是新型實用產品，具有旋轉球芯90度擺切斷的一種高科技型球閥。國內目前所用Q型球閥均是在給定預緊力下球芯與閥座摩擦進行開與關，經常導致密封面損壞，閥門泄漏和卡死現象，軌道球閥就是針對上述常見缺陷進行更新設計使球芯旋轉90度再開關的新型球閥，該球閥能使密封面無摩擦結合，達到無泄漏的安全目的，并大大提高了閥門的使用壽命。
 |
 |
|

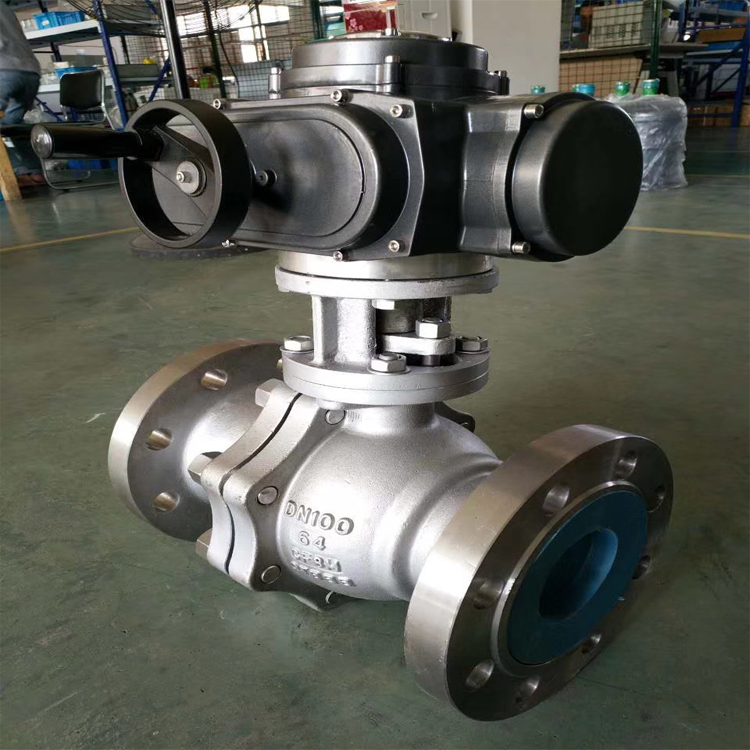

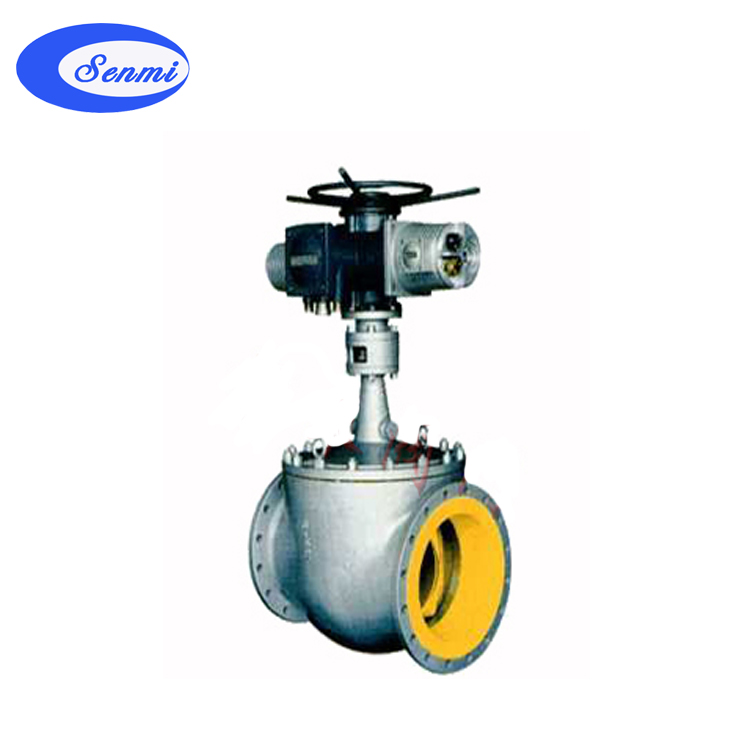

電動軌道球閥
|
電動軌道球閥 閥體結構圖
|
二、電動軌道球閥 結構特點
傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會(huì )被擦傷，并且啟閉扭矩小。
三、電動軌道球閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB
|
ZG1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
閥蓋
|
WCB
|
ZG1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
閥桿
|
2Cr13
|
38CrMoA1
|
1Cr18Ni9Ti
|
1Cr18NiMo2aTi
|
|
球體
|
WCB+HCr
|
1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
閥座
|
PTFE/13Cr/CrNi SS+STELLITE
|
|
螺柱
|
B7/35CrMoA
|
1Cr17Ni2
|
|
螺母
|
2H/45
|
2Cr13
|
|
填料
|
PTFE/增強柔性石墨
|
四、電動軌道球閥 主要技術參數
|
公稱通徑DN(mm)
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
700
|
|
公稱壓力 MPa
|
1.6、 2.5、 4.0、 6.4
|
|
轉角范圍 (゜)
|
90
|
|
固有流量特性
|
快 開
|
|
介質溫度(℃)
|
-60～450
|
|
泄 漏 量
|
Ⅴ 級
|
執行器技術參數
|
輸出轉速：18-192轉/分
|
輸出轉矩：34-3000牛頓 米
|
|
額定轉矩誤差：±10%
|
死區：0.1%-9.9%
|
|
可調輸出額定負載下啟動頻率：60次/小時
|
輸入信號：4-20mA/100Ω，2-100 mA/100Ω，DC24V開關量。
|
|
供電電源：380±10%VAC，50Hz
|
相對濕度：≤95%
|
|
環境溫度：-30℃＋70℃
|
防護等級：IP68 輸入輸出通道均采用光電隔離
|
五、電動軌道球閥 訂貨須知
㈠電動軌道球閥產品名稱與型號㈡電動軌道球閥公稱壓力㈢電動軌道球閥公稱通徑㈣電動軌道球閥連接法蘭標準㈤電動軌道球閥閥體材質㈥電動軌道球閥額定流量系數㈦電動軌道球閥工作介質㈧電動軌道球閥介質溫度㈨電動軌道球閥是否帶附件以便為您正確選型.
