一、電動O型球閥 結構特點及應用范圍
ZHRO型電動O型球閥，是由電子式角行程電動執行機構3610R或3410R系列與球閥調節機構組成。具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域對氣體、液體輸送管道中介質的切斷或流通。
 |
 |
|

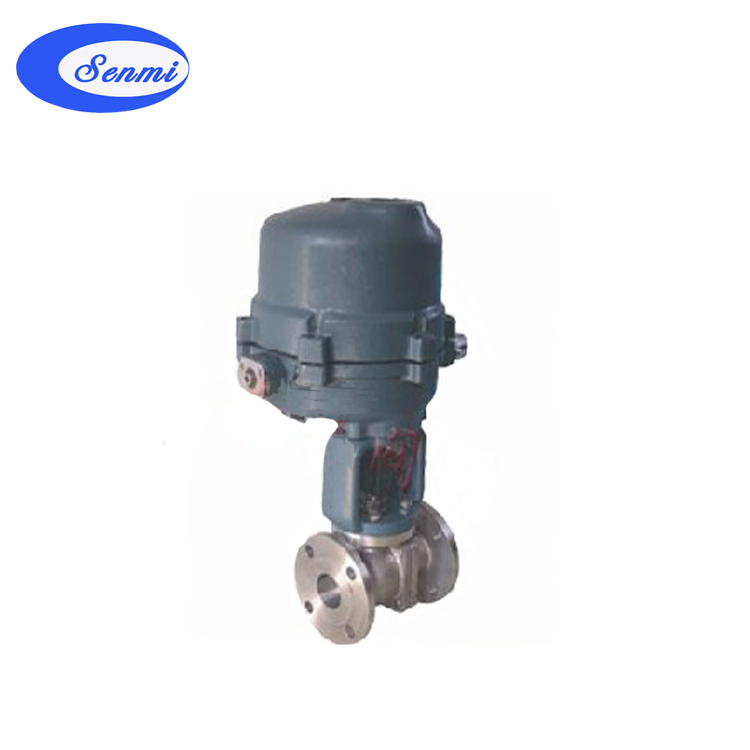

電動O型球閥
|
電動V型球閥
|
二、電動防爆球閥 設計標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
三、電動防爆球閥 主要技術參數
|
公稱通徑 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量系數Kv
|
20
|
38
|
72
|
110
|
170
|
270
|
380
|
510
|
940
|
|
公稱壓力 MPa
|
1.0；1.6；2.5；4.0；6.4
|
|
額定轉角 °
|
0～90
|
|
流量特性
|
快開
|
|
介質溫度 ℃
|
-20～120
|
|
閥體材質
|
HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
|
|
球體材質
|
1Cr18Ni9；0Cr18Ni12Mo2Ti
|
|
配執行機構型號
|
PN10、16
|
361RSA-05
341RSA-05
|
361RS(X)B-10
341RS(X)B-10
|
361RSC-30
341RSC-30
|
|
PN40
|
361RS(X)B-10
341RS(X)B-10
|
361RSC-30
341RSC-30
|
361RSD-150
341RSD-150
|
四、電動防爆球閥 執行器主要技術參數
|
類別
|
型 號
|
輸出力矩 N.m
|
動作時間 S/90°
|
技術參數
|
|
普通型
|
361RSA-05
341RSA-05
|
50
|
17
|
電 源：220±10%Va.c.50Hz
驅動電機：交流可逆電機
輸入信號：1-5V d.c.
4-20mA d.c.(信號線用屏蔽線)
開度信號：4-20mA d.c.
保護等級：相當IP55
防爆標志：ExdⅡBT4
|
|
361RSB-10
341RSB-10
|
100
|
18
|
|
361RSC-30
341RSC-30
|
300
|
24
|
|
361RSD-150
341RSD-150
|
1500
|
42
|
|
防爆型
|
361RXB-10
341RXB-10
|
100
|
18
|
四、電動防爆球閥 主要外形尺寸
PN16電動防爆球閥外形尺寸
|
公稱通徑
|
L
|
D
|
D1
|
D2
|
n-d
|
H
|
D3
|
|
15
|
130
|
95
|
65
|
46
|
4-φ14
|
322
|
260
|
|
20
|
140
|
105
|
75
|
56
|
4-φ14
|
325
|
260
|
|
25
|
150
|
115
|
85
|
65
|
4-φ14
|
333
|
260
|
|
32
|
164
|
135
|
100
|
76
|
4-φ18
|
427
|
290
|
|
40
|
180
|
145
|
110
|
84
|
4-φ18
|
448
|
290
|
|
50
|
200
|
160
|
125
|
99
|
4-φ18
|
456
|
290
|
|
65
|
220
|
185
|
145
|
118
|
4-φ18
|
495
|
380
|
|
80
|
250
|
195
|
160
|
132
|
8-φ18
|
535
|
380
|
|
100
|
280
|
215
|
180
|
156
|
8-φ18
|
568
|
380
|
|
125
|
320
|
245
|
210
|
184
|
8-φ18
|
635
|
380
|
|
150
|
360
|
280
|
240
|
211
|
8-φ22
|
700
|
380
|
|
200
|
400
|
335
|
295
|
266
|
12-φ22
|
860
|
520
|
PN40電動防爆球閥外形尺寸
|
公稱通徑
|
L
|
D
|
D1
|
D2
|
n-d
|
H
|
D3
|
|
20
|
140
|
105
|
75
|
65
|
4-φ14
|
366
|
290
|
|
25
|
150
|
115
|
86
|
76
|
4-φ18
|
366.5
|
290
|
|
32
|
180
|
140
|
100
|
84
|
4-φ18
|
426
|
380
|
|
40
|
200
|
150
|
110
|
99
|
4-φ18
|
506
|
380
|
|
50
|
220
|
165
|
125
|
118
|
4-φ18
|
516
|
380
|
|
65
|
250
|
185
|
145
|
132
|
8-φ18
|
610
|
520
|
|
80
|
280
|
200
|
160
|
156
|
8-φ18
|
670
|
520
|
|
100
|
320
|
235
|
190
|
184
|
8-φ22
|
698
|
520
|
|
125
|
400
|
270
|
220
|
211
|
8-φ26
|
710
|
520
|
|
150
|
400
|
300
|
250
|
284
|
8-φ26
|
730
|
520
|
五、電動防爆球閥 訂貨須知
1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號
