一、電動真空球閥 閥門概述
電動真空球閥是適用于真空系統中接通或切斷管路的介質流。該閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用。并可以任意位置安裝。
適用的工作介質為帶酸、堿性的氣體或液體。
適用的介質溫度：標準密封件-25～+120度
耐高溫密封件-25～+230度
 |
 |
|

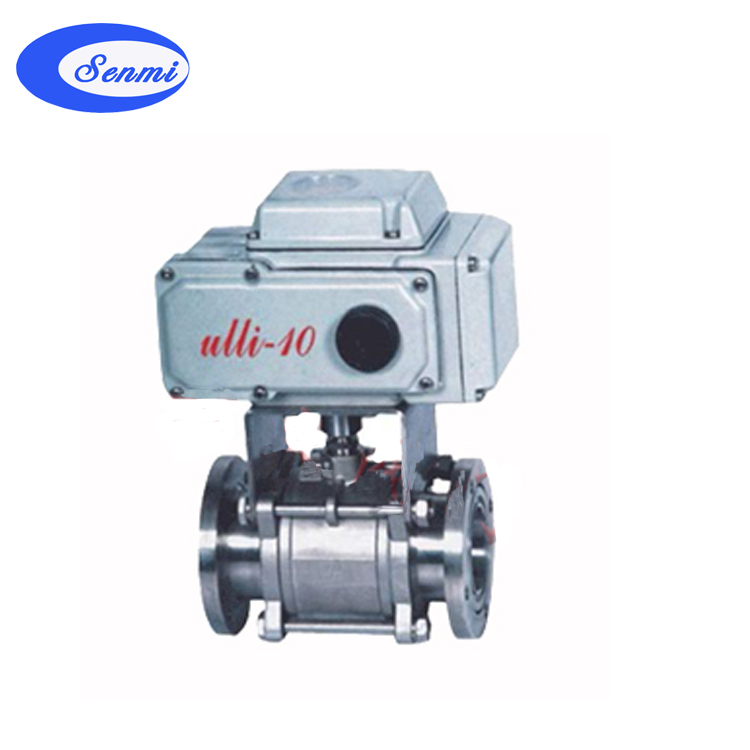

電動真空球閥
|
電動真空球閥結構圖
|
二、電動真空球閥 主要外型尺寸
|
型號
|
公稱通徑(DN)
|
外形尺寸
|
法蘭標準
|
氣源壓力
(Mpa)
|
適用范圍(Pa)
|
漏氣率(Pa.L/S)
|
|
H
|
L
|
A
|
ΦD
|
ΦB
|
n-ΦC
|
|
Q-15
|
15
|
154
|
100
|
140
|
60
|
45
|
4-6.5
|
GB6070.4-85
GB4982-85
|
0.4～0.8
|
10 5 ～1x10 -3
|
＜1x10 -3
|
|
Q-25
|
25
|
175
|
114
|
164
|
70
|
55
|
|
Q-32
|
32
|
220
|
140
|
190
|
90
|
70
|
4-9
|
GB6070.4-85
|
|
Q-40
|
40
|
247
|
165
|
100
|
80
|
GB6070.4-85
GB4982-85
|
|
Q-50
|
50
|
282
|
175
|
247
|
110
|
90
|
GB6070.4-85
|
|
Q-65
|
65
|
315
|
186
|
247
|
130
|
110
|
|
Q-80
|
80
|
345
|
198
|
276
|
145
|
125
|
8-9
|
|
Q-100
|
100
|
365
|
220
|
308
|
165
|
145
|
訂貨須知 1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號
