工作溫度: 0℃ 至 +60℃
工作壓力：見圖
流體范圍: 食品工業、石化和與聚氯乙烯相匹配的各種流體。
連接: 內螺紋 DIN/ISO228/1; 焊接 ISO727 UNI7442/75
|
 |
 |
|

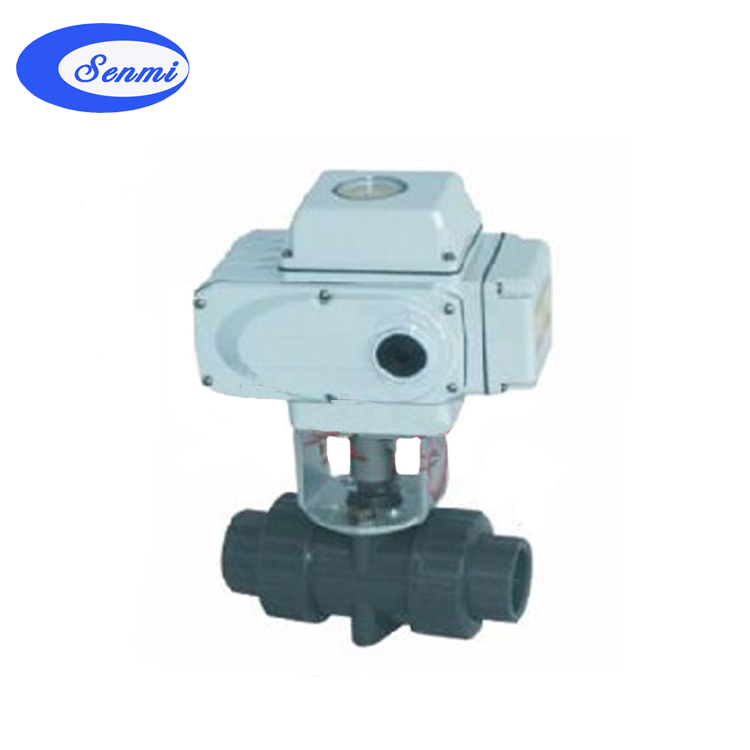

電動塑料球閥
|
電動塑料球閥結構圖
|
二、電動塑料球閥 閥門材料
|
1) 軸
|
聚氯乙烯 PVC
|
|
2) O環
|
三元乙丙橡膠 EPDM
|
|
3) 環型螺母
|
聚氯乙烯 PVC
|
|
4) 閥體
|
聚氯乙烯 PVC
|
|
5) 端口
|
聚氯乙烯 PVC
|
|
6) O環
|
三元乙丙橡膠 EPDM
|
|
7) 球體密封
|
聚四氟乙烯 P.T.F.E.
|
|
8) 球體
|
聚氯乙烯 PVC
|
|
9) O環
|
三元乙丙橡膠 EPDM
|
|
10) 球體密封支架
|
聚氯乙烯 PVC
|
|
11) 環 Ring
|
聚氯乙烯 PVC
|
三、電動塑料球閥 主要外型尺寸
|
公稱通徑DN(mm)
|
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
內螺紋尺寸G(")
|
mm.
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1"1/4
|
1"1/2
|
2"
|
2"1/2
|
|
L0
|
mm.
|
207.5
|
207.5
|
207.5
|
207.5
|
207.5
|
207.5
|
207.5
|
207.5
|
|
L
|
mm.
|
103
|
112
|
122
|
130
|
152
|
157
|
187
|
236
|
|
H
|
mm.
|
225.5
|
225.5
|
230.5
|
239
|
246
|
250
|
271.5
|
322.5
|
|
重量
|
Kg.
|
5.6
|
5.7
|
5.8
|
6
|
6.3
|
6.5
|
7.3
|
7.8
|
訂貨須知
1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號
