一、Q941M電動高溫球閥 用途
電動球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。配用DKJ-Ⅱ、Ⅲ執行器引配日本工裝、西德歐姆龍等高性能執行機構。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體(或部分球)，球體隨閥桿轉動，實現閥門的開啟或關閉。
球閥旋轉90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
 |
 |
|

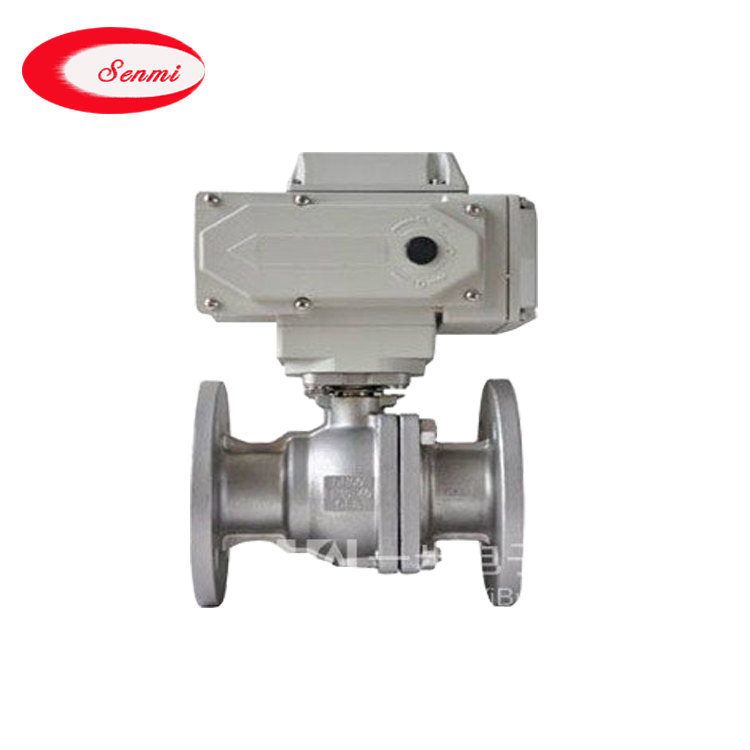

Q941M電動高溫球閥
|
Q941M電動高溫球閥尺寸圖
|
二、Q941M電動高溫球閥 技術參數
|
公稱通徑DN(mm)
|
DN15～DN400
|
|
公稱壓力
|
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
|
|
適用介質
|
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
|
|
介質溫度
|
-40～+180℃ -40～+350℃
|
|
泄漏量
|
0 符合ANSIB16.104 5級標準
|
|
球體轉角
|
90°
|
|
閥體材制質
|
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
|
|
閥座材料
|
聚四氟乙烯(常溫)、特制PPL(高溫)
|
三、Q941M電動高溫球閥 主要外型尺寸
|
公稱通徑DN(mm)
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
15
|
108
|
95
|
65
|
45
|
14
|
2
|
4-14
|
|
20
|
117
|
105
|
75
|
55
|
14
|
4-14
|
|
25
|
127
|
115
|
85
|
65
|
14
|
4-14
|
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
|
40
|
165
|
145
|
110
|
85
|
16
|
3
|
4-18
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
|
125
|
256
|
245
|
210
|
185
|
22
|
8-18
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
|
250
|
533
|
405
|
335
|
320
|
30
|
12-25
|
訂貨須知 1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號
