一、電動防爆球閥 特點及應用范圍
電動防爆球閥是由球閥與SMQ系列或3410\3610系列電動執行機構組成，具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域對氣體、液體輸送管道中介質的切斷或流通。
 |
 |
|

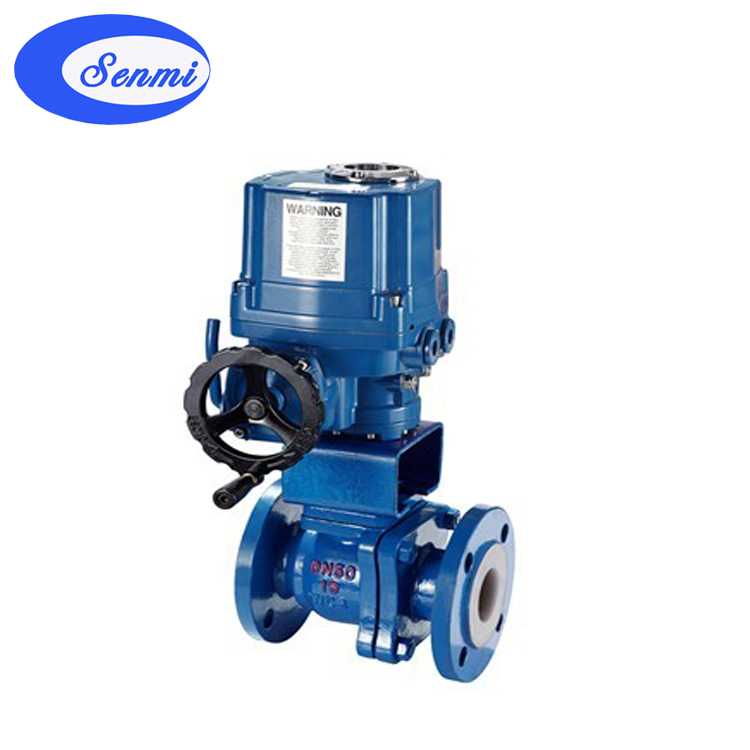

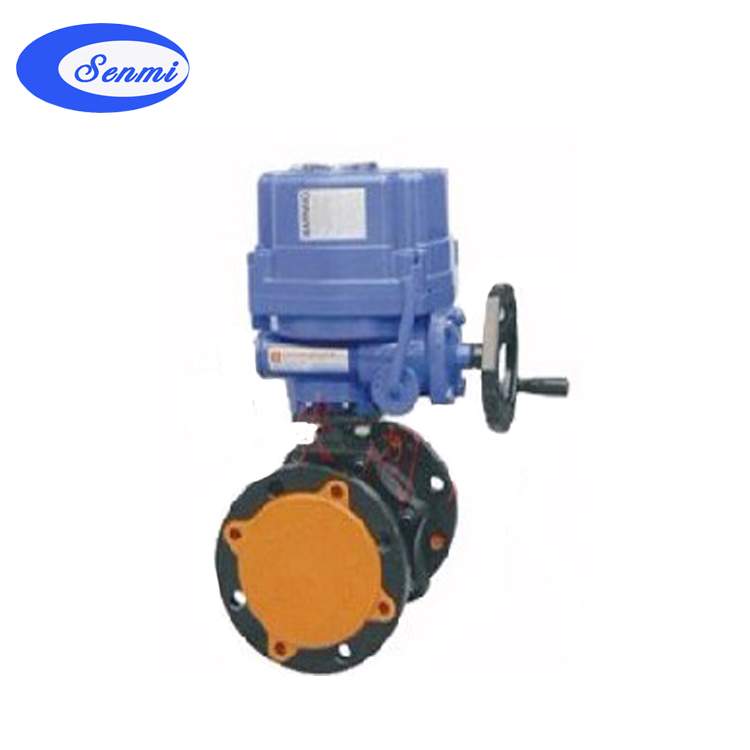

電動防爆球閥
|
電動防爆球閥 結構圖
|
二、電動防爆球閥 設計標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
三、電動防爆球閥 主要技術參數
|
公稱通徑 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
80
|
100
|
|
額定流量系數Kv
|
20
|
38
|
72
|
110
|
170
|
270
|
510
|
940
|
|
公稱壓力 MPa
|
1.0；1.6；6.4
|
|
額定轉角 °
|
0～90
|
|
流量特性
|
快開
|
|
介質溫度 ℃
|
-20～120
|
|
閥體材質
|
HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
|
|
球體材質
|
1Cr18Ni9；0Cr18Ni12Mo2Ti
|
|
配執行機構型號
|
PN10、16
|
361RSA-05
341RSA-05
|
361RS(X)B-10
341RS(X)B-10
|
361RSC-30
341RSC-30
|
|
PN64
|
361RS(X)B-10
341RS(X)B-10
|
361RSC-30
341RSC-30
|
361RSD-150
341RSD-150
|
四、電動防爆球閥 配用CHQ系列技術參數
|
型號
|
最大輸出扭距
|
動作
時間
60/50HZ
|
最大
軸徑
|
電機
F級
|
額定電流(A)50HZ
|
手輪
轉數
|
重量
|
|
單相
|
三相
|
|
N·m
|
90°
|
mm
|
W
|
110V
|
220V
|
380V
|
440V
|
N
|
kg
|
|
SMQ-008
|
80
|
13/16
|
φ20
|
15
|
1.20
|
0.45
|
N/A
|
N/A
|
10
|
7.4
|
|
SMQ-015
|
150
|
21/25
|
φ22
|
40
|
1.65
|
0.88
|
0.31
|
0.30
|
11
|
13
|
|
SMQ-020
|
200
|
21/25
|
φ22
|
40
|
1.67
|
0.89
|
0.31
|
0.30
|
11
|
13
|
|
SMQ-030
|
300
|
26/31
|
φ35
|
40
|
1.85
|
0.92
|
0.35
|
0.34
|
13.5
|
23
|
|
SMQ-050
|
500
|
26/31
|
φ35
|
90
|
3.60
|
1.55
|
0.59
|
0.58
|
13.5
|
24
|
|
SMQ-060
|
600
|
26/31
|
φ35
|
90
|
3.65
|
1.60
|
0.60
|
0.59
|
13.5
|
24
|
|
SMQ-080
|
800
|
31/37
|
φ45
|
180
|
4.10
|
2.15
|
0.85
|
0.79
|
16.5
|
29
|
|
SMQ-120
|
1200
|
31/37
|
φ45
|
180
|
4.20
|
2.35
|
0.87
|
0.81
|
16.5
|
29
|
|
SMQ-200
|
2000
|
93/112
|
φ65
|
180
|
4.10
|
2.15
|
0.85
|
0.79
|
49.5
|
78
|
|
SMQ-300
|
3000
|
93/112
|
φ65
|
180
|
4.20
|
2.35
|
0.87
|
0.81
|
49.5
|
78
|
四、電動防爆球閥 主要外形尺寸
PN16電動防爆球閥外形尺寸
|
公稱通徑
|
L
|
D
|
D1
|
H1
|
H2
|
H3
|
D2
|
|
15
|
112
|
95
|
65
|
48.5
|
120
|
322
|
260
|
|
20
|
120
|
105
|
75
|
51.5
|
120
|
325
|
260
|
|
25
|
128
|
115
|
85
|
55
|
120
|
333
|
260
|
|
32
|
150
|
135
|
100
|
67.5
|
155
|
427
|
290
|
|
40
|
170
|
145
|
110
|
72.5
|
155
|
448
|
290
|
|
50
|
180
|
160
|
125
|
72.5
|
155
|
456
|
290
|
|
80
|
200
|
195
|
160
|
100
|
165
|
535
|
380
|
|
100
|
230
|
215
|
180
|
110
|
165
|
568
|
380
|
|
125
|
356
|
245
|
210
|
152
|
165
|
635
|
380
|
|
150
|
394
|
280
|
240
|
170
|
165
|
700
|
380
|
|
200
|
457
|
335
|
295
|
300
|
120
|
860
|
520
|
PN64電動防爆球閥外形尺寸
|
公稱通徑
|
L
|
D
|
D1
|
H1
|
H2
|
H3
|
D2
|
|
20
|
145
|
125
|
90
|
37.5
|
155
|
366
|
290
|
|
25
|
156
|
135
|
100
|
39
|
155
|
366.5
|
290
|
|
40
|
200
|
165
|
125
|
87.5
|
165
|
506
|
380
|
|
50
|
215
|
175
|
135
|
87.5
|
165
|
516
|
380
|
|
80
|
260
|
210
|
170
|
112.5
|
120
|
670
|
520
|
|
100
|
300
|
250
|
200
|
133
|
120
|
698
|
520
|
|
125
|
381
|
295
|
240
|
200
|
120
|
710
|
520
|
|
150
|
403
|
340
|
280
|
270
|
120
|
730
|
520
|
五、電動防爆球閥 訂貨須知
1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號
