SM-SOVG 系列平衡閥主要用于解決流體輸配管網水力失調的難題,根據系統設計,確定在不同的開度及壓差的前提下支線供水量是恒定的。
SM-SOVG 平衡閥設計精密,結構簡單,參數準確,壽命較其他同類產品要高,可確保壽命在 5 年以上,是SENMI閥門最新開發的節能產品。
此類產品安裝后需要進行流量的調試,確保壓差的前提下,滿足設計的流量。
閥門材料選用 使用環境
|
DN15-DN40
|
DN50-DN300
|
|
工作介質:水
|
流量精度 : ± 5%
|
閥體
|
黃銅
|
鑄鐵
|
工作溫度: -10~110 ℃
|
額定壓力 : 25 Bar (2.5MPa)
|
密封件
|
丁腈橡膠
|
丁腈橡膠
|
環境溫度:防凍
|
法蘭連接 : GB/T9113.1-2000
|
表面處理
|
表面拋砂處理
|
防氧化噴涂處理
|
|
注意事項
1 根據閥門選型正確使用閥門,避免用錯流量及壓差;
2 注意系統管道排氣,系統存氣,可能會(huì )引起介質堵塞、調節功能失效、或噪聲過大;
3 安裝過程中應注意介質流向,方向裝反會(huì )失去功能;
4 閥門進水端建議加過濾器或清洗管路,可避免大顆粒雜質堵塞閥門控制元件;
5 注意檢測孔的保護,碰掉或變形會(huì )引起泄露或以后的維護困難。

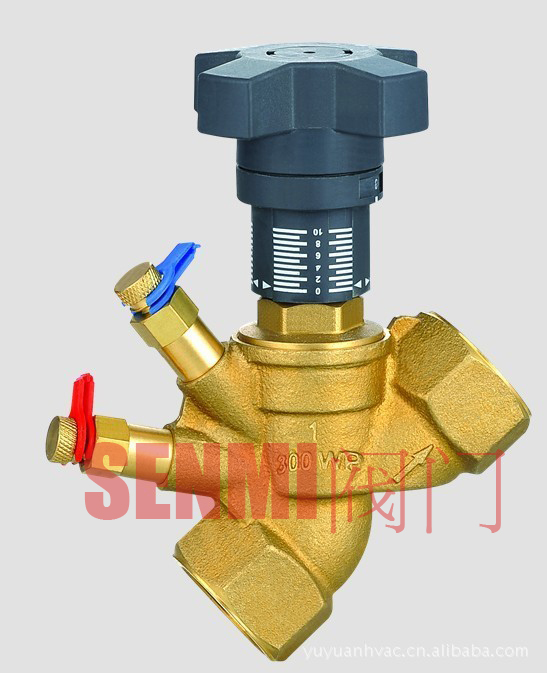

靜態平衡閥,編號SM-SOV01
工作原理:用于完成一個系統中各分支回路間的水力平衡。它的測量通道改變了流量的測量精度,協助調試工程師在完成系統平衡的過程中降低操作難度,提高調試的準確度。
技術說明:
用途:供熱與制冷系統;飲用水系統;海水系統。
可實現功能:平衡、預設字、測量、關斷、泄水。
連接方式:螺紋連接,標準DIN2999,BS21。
連接扣材料:PP
閥錐材料:銅合金。
閥軸材料:銅合金。
壓力測試品:帶有EPDM密封的黃銅。
最大工作壓力:PN16。
流量誤差:±5%(50%-100%開度)。
工作溫度:-20℃-120℃。
密封:PTFE/雙面O形圈。
手輪材料:PC材料
閥體規格:公制(DN)及英制(INCH)
|
