一、D643H氣動多層次硬密封法蘭蝶閥概述
多層次硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
 |
 |
|

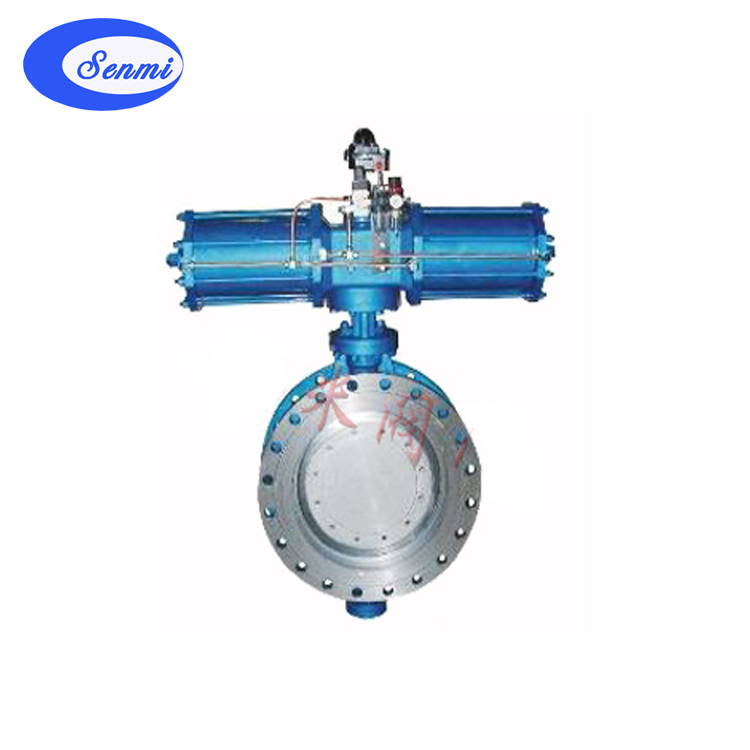

D643H氣動多層次硬密封法蘭蝶閥
|
D643H氣動多層次硬密封法蘭蝶閥 結構圖
|
二、D643H氣動多層次硬密封法蘭蝶閥 特點
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
三、D643H氣動多層次硬密封法蘭蝶閥 采用標準
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
四、D643H氣動多層次硬密封法蘭蝶閥 執行機構
采用新型系列GT型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
五、D643H氣動多層次硬密封法蘭蝶閥 附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
六、D643H氣動多層次硬密封法蘭蝶閥 主要技術參數
|
公稱通徑
|
DN(mm)
|
50～2000
|
50～500
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
滲漏率
|
＜0.1×DNmm3/s(符合GB/T13927-92標準)
|
|
適用溫度
|
碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
|
|
適用介質
|
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
|
|
驅動形式
|
蝸桿蝸輪傳動、氣傳動、電傳動
|
七、D643H氣動多層次硬密封法蘭蝶閥 主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼與耐高溫石棉板組合成多層次
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
軸承
|
奧氏體不銹鋼、304氮化
|
|
填料
|
柔性石墨
|
八、D643H氣動多層次硬密封法蘭蝶閥 三偏心特點及原理
1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。
九、D643H氣動多層次硬密封法蘭蝶閥 外形尺寸
|
公稱通徑
|
長度 標準值
|
外形尺寸 (參考值)
|
連接尺寸 (標準值)
|
重量 (kg)
|
|
L
|
H
|
Dd343H
|
Dd643H
|
Dd943H
|
PN0.6MPa
|
PN1.0MPa
|
|
毫米
|
英寸
|
短
|
長
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
|
50
|
2
|
108
|
150
|
112
|
350
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
17
|
|
65
|
21/2
|
112
|
170
|
115
|
370
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
20
|
|
80
|
3
|
114
|
180
|
120
|
380
|
180
|
200
|
645
|
245
|
72
|
565
|
250
|
255
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
23
|
|
100
|
4
|
127
|
190
|
138
|
420
|
180
|
200
|
675
|
355
|
92
|
600
|
250
|
255
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
25
|
|
125
|
5
|
140
|
200
|
164
|
460
|
180
|
200
|
715
|
355
|
92
|
640
|
250
|
255
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
40
|
|
150
|
6
|
140
|
210
|
175
|
555
|
270
|
280
|
800
|
355
|
92
|
705
|
300
|
315
|
265
|
225
|
8-18
|
285
|
240
|
8-22
|
47
|
|
200
|
8
|
152
|
230
|
200
|
760
|
400
|
425
|
850
|
250
|
170
|
775
|
300
|
315
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
60
|
|
250
|
10
|
165
|
250
|
243
|
830
|
400
|
425
|
925
|
250
|
170
|
945
|
300
|
315
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
95
|
|
300
|
12
|
178
|
270
|
250
|
895
|
450
|
560
|
1035
|
450
|
220
|
1070
|
300
|
315
|
400
|
395
|
12-22
|
445
|
400
|
12-22
|
124
|
|
350
|
14
|
190
|
290
|
280
|
950
|
450
|
560
|
1070
|
450
|
220
|
1140
|
300
|
315
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
181
|
|
400
|
16
|
216
|
310
|
305
|
1190
|
535
|
580
|
1190
|
450
|
220
|
1210
|
300
|
315
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
260
|
|
450
|
18
|
222
|
330
|
350
|
1255
|
535
|
580
|
1250
|
650
|
280
|
1335
|
575
|
714
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
338
|
|
500
|
20
|
229
|
350
|
380
|
1305
|
535
|
580
|
1290
|
650
|
280
|
1415
|
575
|
714
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
360
|
|
600
|
24
|
267
|
390
|
445
|
1340
|
570
|
660
|
1455
|
850
|
380
|
1605
|
656
|
810
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
540
|
|
700
|
28
|
292
|
430
|
480
|
1520
|
750
|
550
|
1585
|
850
|
380
|
1844
|
656
|
810
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
580
|
|
800
|
32
|
318
|
470
|
530
|
1710
|
750
|
550
|
1700
|
1250
|
380
|
2040
|
656
|
810
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
845
|
|
900
|
36
|
330
|
510
|
580
|
1810
|
750
|
550
|
1965
|
1250
|
380
|
2255
|
785
|
863
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1050
|
|
1000
|
40
|
410
|
550
|
650
|
1960
|
900
|
750
|
2015
|
1250
|
380
|
2380
|
785
|
863
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1500
|
|
1200
|
48
|
470
|
630
|
760
|
2250
|
1000
|
925
|
2250
|
1250
|
380
|
2640
|
785
|
863
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
2000
|
|
1400
|
56
|
530
|
710
|
850
|
2435
|
1000
|
925
|
|
|
|
2886
|
|
|
1630
|
1560
|
36-36
|
1675
|
1590
|
36-42
|
3000
|
|
1600
|
64
|
600
|
790
|
1030
|
2780
|
1000
|
925
|
|
|
|
3156
|
|
|
1830
|
1760
|
40-36
|
1915
|
1820
|
40-48
|
4700
|
|
1800
|
72
|
670
|
870
|
1230
|
3020
|
1100
|
980
|
|
|
|
3421
|
|
|
2045
|
1970
|
44-39
|
2115
|
2020
|
44-48
|
6500
|
|
2000
|
80
|
760
|
950
|
1350
|
3270
|
1100
|
980
|
|
|
|
3685
|
|
|
2265
|
2180
|
48-42
|
2325
|
2230
|
48-48
|
8700
|
|
公稱通徑
|
長度 標準值
|
外形尺寸 (參考值)
|
連接尺寸 (標準值)
|
重量 (kg)
|
|
L
|
H
|
Dd343H
|
Dd643H
|
Dd943H
|
PN1.6MPa
|
PN2.5MPa
|
|
毫米
|
英寸
|
短
|
長
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
|
50
|
2
|
108
|
150
|
112
|
350
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
19
|
|
65
|
21/2
|
112
|
170
|
115
|
370
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
22
|
|
80
|
3
|
114
|
180
|
120
|
380
|
180
|
200
|
645
|
245
|
72
|
565
|
250
|
255
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
25
|
|
100
|
4
|
127
|
190
|
138
|
420
|
180
|
200
|
675
|
355
|
92
|
600
|
250
|
255
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
28
|
|
125
|
5
|
140
|
200
|
164
|
460
|
180
|
200
|
715
|
355
|
92
|
640
|
250
|
255
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
43
|
|
150
|
6
|
140
|
210
|
175
|
555
|
270
|
280
|
800
|
355
|
92
|
705
|
300
|
315
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
50
|
|
200
|
8
|
152
|
230
|
200
|
760
|
400
|
425
|
850
|
250
|
170
|
775
|
300
|
315
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
64
|
|
250
|
10
|
165
|
250
|
243
|
830
|
400
|
425
|
925
|
250
|
170
|
945
|
300
|
315
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
99
|
|
300
|
12
|
178
|
270
|
250
|
895
|
450
|
560
|
1035
|
450
|
220
|
1070
|
300
|
315
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
130
|
|
350
|
14
|
190
|
290
|
280
|
950
|
450
|
560
|
1070
|
450
|
220
|
1140
|
300
|
315
|
520
|
470
|
16-26
|
555
|
490
|
16-33
|
188
|
|
400
|
16
|
216
|
310
|
305
|
1190
|
535
|
580
|
1190
|
450
|
220
|
1210
|
300
|
315
|
580
|
525
|
16-30
|
620
|
550
|
16-36
|
270
|
|
450
|
18
|
222
|
330
|
350
|
1255
|
535
|
580
|
1250
|
650
|
280
|
1335
|
575
|
714
|
640
|
585
|
20-30
|
670
|
600
|
20-36
|
350
|
|
500
|
20
|
229
|
350
|
380
|
1305
|
535
|
580
|
1290
|
650
|
280
|
1415
|
575
|
714
|
715
|
650
|
20-33
|
730
|
660
|
20-36
|
375
|
|
600
|
24
|
267
|
390
|
445
|
1340
|
570
|
660
|
1455
|
850
|
380
|
1605
|
656
|
810
|
840
|
770
|
20-36
|
845
|
770
|
20-39
|
560
|
|
700
|
28
|
292
|
430
|
480
|
1520
|
750
|
550
|
1585
|
850
|
380
|
1844
|
656
|
810
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
610
|
|
800
|
32
|
318
|
470
|
530
|
1710
|
750
|
550
|
1700
|
1250
|
380
|
2040
|
656
|
810
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
880
|
|
900
|
36
|
330
|
510
|
580
|
1810
|
750
|
550
|
1865
|
1250
|
380
|
2255
|
785
|
863
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
1100
|
|
1000
|
40
|
410
|
550
|
650
|
1960
|
900
|
750
|
2015
|
1250
|
380
|
2380
|
785
|
863
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
1600
|
|
1200
|
48
|
470
|
630
|
760
|
2250
|
1000
|
925
|
2250
|
1250
|
380
|
2640
|
785
|
863
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
2150
|
|
1400
|
56
|
530
|
710
|
850
|
2435
|
1000
|
925
|
|
|
|
2886
|
|
|
1685
|
1590
|
36-48
|
1755
|
1640
|
36-62
|
3200
|
|
1600
|
64
|
600
|
790
|
1030
|
2780
|
1000
|
925
|
|
|
|
3156
|
|
|
1930
|
1820
|
40-56
|
1975
|
1860
|
40-62
|
5000
|
|
1800
|
72
|
670
|
870
|
1230
|
3020
|
1100
|
980
|
|
|
|
3421
|
|
|
2130
|
2020
|
44-56
|
2195
|
2070
|
44-70
|
6900
|
|
2000
|
80
|
760
|
950
|
1350
|
3270
|
1100
|
980
|
|
|
|
3685
|
|
|
2345
|
2230
|
48-62
|
2425
|
2300
|
48-70
|
9100
|
|
公稱通徑
|
結構長度 (標準值)
|
外形尺寸 (參考值)
|
連接尺寸 (標準值)
|
|
L
|
H
|
Dd343H
|
Dd643H
|
Dd943H
|
PN4.0MPa
|
|
毫米
|
英寸
|
短
|
長
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D
|
D1
|
Z-d
|
|
50
|
2
|
108
|
150
|
112
|
350
|
180
|
200
|
625
|
250
|
170
|
530
|
250
|
255
|
165
|
125
|
4-18
|
|
65
|
21/2
|
112
|
170
|
115
|
370
|
270
|
280
|
625
|
250
|
170
|
530
|
250
|
255
|
185
|
145
|
8-18
|
|
80
|
3
|
114
|
180
|
120
|
380
|
270
|
280
|
645
|
250
|
170
|
565
|
250
|
255
|
200
|
160
|
8-18
|
|
100
|
4
|
127
|
190
|
138
|
420
|
270
|
280
|
675
|
250
|
170
|
600
|
250
|
255
|
235
|
190
|
8-22
|
|
125
|
5
|
140
|
200
|
164
|
460
|
380
|
420
|
715
|
450
|
220
|
640
|
250
|
255
|
270
|
220
|
8-26
|
|
150
|
6
|
140
|
210
|
175
|
555
|
380
|
420
|
800
|
450
|
220
|
705
|
300
|
315
|
300
|
250
|
8-26
|
|
200
|
8
|
152
|
230
|
200
|
760
|
400
|
425
|
850
|
450
|
220
|
775
|
300
|
315
|
375
|
320
|
12-30
|
|
250
|
10
|
165
|
250
|
243
|
830
|
400
|
425
|
925
|
450
|
280
|
945
|
300
|
315
|
450
|
385
|
12-33
|
|
300
|
12
|
178
|
270
|
250
|
895
|
450
|
560
|
1035
|
650
|
280
|
1070
|
300
|
315
|
515
|
450
|
16-33
|
|
350
|
14
|
190
|
290
|
280
|
950
|
450
|
560
|
1070
|
650
|
280
|
1140
|
300
|
315
|
580
|
510
|
16-36
|
|
400
|
16
|
216
|
210
|
305
|
1190
|
535
|
580
|
1190
|
650
|
280
|
1210
|
300
|
315
|
660
|
585
|
16-39
|
|
450
|
18
|
222
|
330
|
350
|
1255
|
535
|
580
|
|
|
|
1335
|
575
|
714
|
685
|
610
|
20-39
|
|
500
|
20
|
229
|
350
|
380
|
1305
|
535
|
580
|
|
|
|
1415
|
575
|
714
|
755
|
670
|
20-42
|
注：法蘭標準:GB/T9113.1-2000 GB/T911.5.1-2000
用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長(長桿蝶閥)，若需特殊材料定貨時提出。
注：Dd-代表多層次密封結構
