一、氣動多層次金屬硬密封蝶閥 概述
氣動多層次金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
 |
 |
|

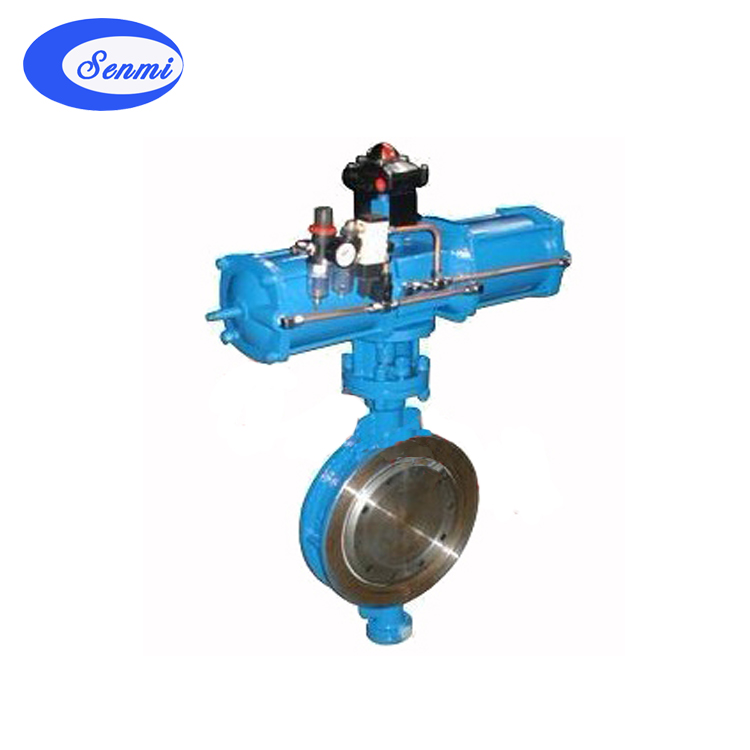

氣動多層次金屬硬密封蝶閥
|
氣動多層次金屬硬密封蝶閥 結構圖
|
二、氣動多層次金屬硬密封蝶閥 特點
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
三、氣動多層次金屬硬密封蝶閥 采用標準
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
四、氣動多層次金屬硬密封蝶閥 執行機構
采用新型系列AW型氣動執行器:
基本設計：氣動雙氣缸雙活塞拔叉式傳動機構；型號AWxx=雙作用式；型號AWxxS=單作用式(彈簧復位)。
回轉角度：雙作用式=90℃；單作用式=90℃；從兩端可調節角度 -5O ～ +5O。
工作環境溫度：-20℃ ～ 90℃。
氣源壓力：0.2 ～ 0.8Mpa(最大1.0Mpa)。
五、氣動多層次金屬硬密封蝶閥 附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
六、氣動多層次金屬硬密封蝶閥 主要技術參數
|
公稱通徑
|
DN(mm)
|
50～2000
|
50～500
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
滲漏率
|
＜0.1×DNmm3/s(符合GB/T13927-92標準)
|
|
適用溫度
|
碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
|
|
適用介質
|
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
|
|
驅動形式
|
蝸桿蝸輪傳動、氣傳動、電傳動
|
七、氣動多層次金屬硬密封蝶閥 主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼與耐高溫石棉板組合成多層次
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
軸承
|
奧氏體不銹鋼、304氮化
|
|
填料
|
柔性石墨
|
八、氣動多層次金屬硬密封蝶閥 三偏心特點及原理
1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。
九、氣動多層次金屬硬密封蝶閥 外形尺寸
|
PN0.6～1.0MPa系列對夾式多層次金屬硬密封蝶閥
|
|
公稱通徑
|
長度 標準值
|
外形尺寸 (參考值)
|
連接尺寸 (標準值)
|
重量 (kg)
|
|
H
|
H2
|
A2
|
B2
|
PN0.6MPa
|
PN1.0MPa
|
|
毫米
|
英寸
|
L
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
2
|
43
|
112
|
625
|
245
|
72
|
110
|
4-14
|
125
|
4-18
|
12
|
|
65
|
21/2
|
46
|
115
|
625
|
245
|
72
|
130
|
4-14
|
145
|
4-18
|
13
|
|
80
|
3
|
64
|
120
|
645
|
245
|
72
|
150
|
4-18
|
160
|
8-18
|
15
|
|
100
|
4
|
64
|
138
|
675
|
355
|
92
|
170
|
4-18
|
180
|
8-18
|
17
|
|
125
|
5
|
70
|
164
|
715
|
355
|
92
|
200
|
8-18
|
210
|
8-18
|
27
|
|
150
|
6
|
76
|
175
|
800
|
355
|
92
|
225
|
8-18
|
240
|
8-22
|
29
|
|
200
|
8
|
89
|
215
|
850
|
250
|
170
|
280
|
8-18
|
295
|
8-22
|
45
|
|
250
|
10
|
114
|
243
|
925
|
250
|
170
|
335
|
12-18
|
350
|
12-22
|
69
|
|
300
|
12
|
114
|
285
|
1035
|
450
|
220
|
395
|
12-22
|
400
|
12-22
|
86
|
|
350
|
14
|
127
|
320
|
1070
|
450
|
220
|
445
|
12-22
|
460
|
16-22
|
122
|
|
400
|
16
|
140
|
350
|
1190
|
450
|
220
|
495
|
16-22
|
515
|
16-26
|
141
|
|
450
|
18
|
152
|
350
|
1250
|
650
|
280
|
550
|
16-22
|
565
|
20-26
|
191
|
|
500
|
20
|
152
|
380
|
1290
|
650
|
280
|
600
|
20-22
|
620
|
20-26
|
260
|
|
600
|
24
|
154
|
435
|
1455
|
850
|
380
|
705
|
20-26
|
725
|
20-30
|
380
|
|
700
|
28
|
165
|
480
|
1585
|
850
|
380
|
810
|
24-26
|
840
|
24-30
|
450
|
|
800
|
32
|
190
|
530
|
1700
|
1250
|
380
|
920
|
24-30
|
950
|
24-33
|
650
|
|
900
|
36
|
203
|
595
|
1965
|
1250
|
380
|
1020
|
24-30
|
1050
|
28-33
|
830
|
|
1000
|
40
|
216
|
650
|
2015
|
1250
|
380
|
1120
|
28-30
|
1160
|
28-36
|
1050
|
|
1200
|
48
|
254
|
775
|
2250
|
1250
|
380
|
1340
|
32-33
|
1380
|
32-39
|
1400
|
|
1400
|
56
|
279
|
870
|
|
|
|
1560
|
36-36
|
1590
|
36-42
|
1900
|
|
1600
|
64
|
318
|
1000
|
|
|
|
1760
|
40-36
|
1820
|
40-48
|
2900
|
|
1800
|
72
|
356
|
1110
|
|
|
|
1970
|
44-39
|
2020
|
44-48
|
4000
|
|
2000
|
80
|
406
|
1250
|
|
|
|
2180
|
48-42
|
2230
|
48-48
|
5300
|
|
PN1.6～2.5MPa系列對夾式多層次金屬硬密封蝶閥
|
|
公稱通徑
|
長度 標準值
|
外形尺寸 (參考值)
|
連接尺寸 (標準值)
|
重量 (kg)
|
|
H
|
H2
|
A2
|
B2
|
PN1.6MPa
|
PN2.5MPa
|
|
毫米
|
英寸
|
L
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
2
|
43
|
112
|
625
|
245
|
72
|
125
|
4-18
|
125
|
4-18
|
12
|
|
65
|
21/2
|
46
|
115
|
625
|
245
|
72
|
145
|
4-18
|
145
|
8-18
|
13
|
|
80
|
3
|
64
|
120
|
645
|
245
|
72
|
160
|
8-18
|
160
|
8-18
|
15
|
|
100
|
4
|
64
|
138
|
675
|
355
|
92
|
180
|
8-18
|
190
|
8-22
|
17
|
|
125
|
5
|
70
|
164
|
715
|
355
|
92
|
210
|
8-18
|
220
|
8-26
|
27
|
|
150
|
6
|
76
|
175
|
800
|
355
|
92
|
240
|
8-22
|
250
|
8-26
|
29
|
|
200
|
8
|
89
|
215
|
850
|
250
|
170
|
295
|
12-22
|
310
|
12-26
|
45
|
|
250
|
10
|
114
|
243
|
925
|
250
|
170
|
355
|
12-26
|
370
|
12-30
|
69
|
|
300
|
12
|
114
|
285
|
1035
|
450
|
220
|
410
|
12-26
|
430
|
16-30
|
86
|
|
350
|
14
|
127
|
320
|
1070
|
450
|
220
|
470
|
16-26
|
490
|
16-33
|
122
|
|
400
|
16
|
140
|
350
|
1190
|
450
|
220
|
525
|
16-30
|
550
|
16-36
|
141
|
|
450
|
18
|
152
|
350
|
1250
|
650
|
280
|
585
|
20-30
|
600
|
20-36
|
191
|
|
500
|
20
|
152
|
380
|
1290
|
650
|
280
|
650
|
20-33
|
660
|
20-36
|
260
|
|
600
|
24
|
154
|
435
|
1455
|
850
|
380
|
770
|
20-36
|
770
|
20-39
|
380
|
|
700
|
28
|
165
|
480
|
1585
|
850
|
380
|
840
|
24-36
|
875
|
24-42
|
450
|
|
800
|
32
|
190
|
530
|
1700
|
1250
|
380
|
950
|
24-39
|
990
|
24-48
|
650
|
|
900
|
36
|
203
|
595
|
1865
|
1250
|
380
|
1050
|
28-39
|
1090
|
28-48
|
830
|
|
1000
|
40
|
216
|
650
|
2015
|
1250
|
380
|
1170
|
28-42
|
1210
|
28-56
|
1050
|
|
1200
|
48
|
254
|
775
|
2250
|
1250
|
380
|
1390
|
32-48
|
1420
|
32-56
|
1400
|
|
1400
|
56
|
279
|
870
|
|
|
|
1590
|
36-48
|
1640
|
36-62
|
1900
|
|
1600
|
64
|
318
|
1000
|
|
|
|
1820
|
40-56
|
1860
|
40-62
|
2900
|
|
1800
|
72
|
356
|
1110
|
|
|
|
2020
|
44-56
|
2070
|
44-70
|
4000
|
|
2000
|
80
|
406
|
1250
|
|
|
|
2230
|
48-62
|
2300
|
48-70
|
5300
|
|
公稱通徑
|
結構長度(標準值)
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
|
H
|
H2
|
A2
|
B2
|
PN4.0MPa
|
|
毫米
|
英寸
|
L
|
D1
|
Z-d
|
|
50
|
2
|
43
|
112
|
|
|
|
125
|
4-18
|
|
65
|
21/2
|
46
|
115
|
625
|
250
|
170
|
145
|
8-18
|
|
80
|
3
|
64
|
120
|
625
|
250
|
170
|
160
|
8-18
|
|
100
|
4
|
64
|
138
|
645
|
250
|
170
|
190
|
8-22
|
|
125
|
5
|
70
|
164
|
675
|
250
|
170
|
220
|
8-26
|
|
150
|
6
|
76
|
175
|
715
|
450
|
220
|
250
|
8-26
|
|
200
|
8
|
89
|
208
|
800
|
450
|
220
|
320
|
12-30
|
|
250
|
10
|
114
|
243
|
850
|
450
|
220
|
385
|
12-33
|
|
300
|
12
|
114
|
285
|
925
|
450
|
280
|
450
|
16-33
|
|
350
|
14
|
127
|
320
|
1035
|
650
|
280
|
510
|
16-36
|
|
400
|
16
|
140
|
350
|
1070
|
650
|
280
|
585
|
16-39
|
|
450
|
18
|
152
|
350
|
1190
|
650
|
280
|
610
|
20-39
|
|
500
|
20
|
152
|
380
|
|
|
|
670
|
20-42
|
注：法蘭標準:GB/T9113.1-2000 GB/T911.5.1-2000
用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長(長桿蝶閥)，若需特殊材料定貨時提出。
