| 產品名稱： |
氣動真空蝶閥|真空氣動蝶閥 |
| 產品型號： |
|
| 產品特點： |
氣動真空蝶閥|真空氣動蝶閥 |
|
| 氣動真空蝶閥|真空氣動蝶閥詳細資料： |
氣動真空蝶閥|真空氣動蝶閥
一、氣動真空蝶閥 概述
高真空氣動蝶閥是用壓縮空氣為動力，通過氣動裝置改變氣路方向，控制執行氣缸來驅動蝶閥，接通或切斷真空管路中的氣流。適用的工作介質為空氣及非腐蝕性氣體。
 |
 |
|

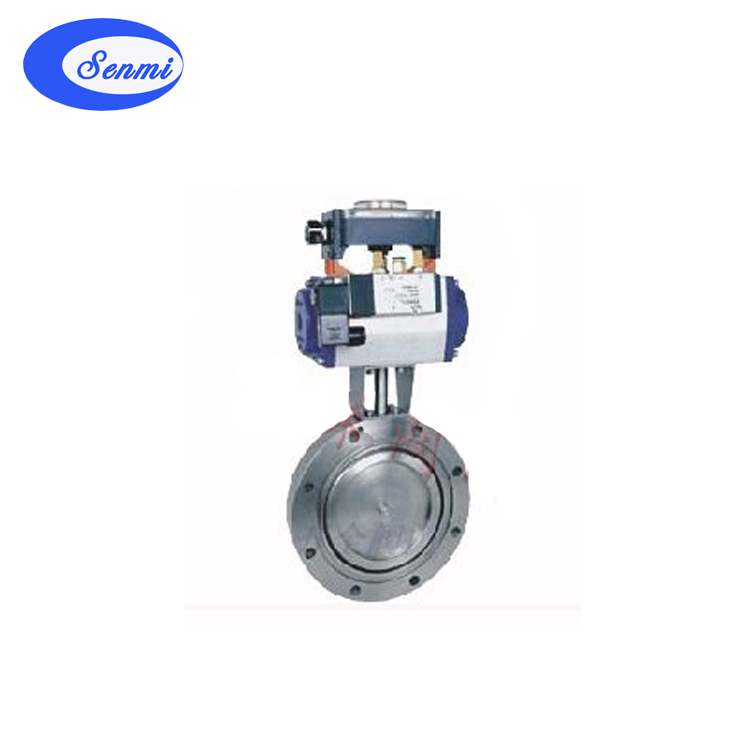

氣動真空蝶閥
|
氣動真空蝶閥 結構圖
|
二、氣動真空蝶閥 性能參數
|
適用范圍(Pa)
|
105～6.7x10-4
|
|
漏氣率(Pa.L/S)
|
6.7X1010-4
|
|
電磁閥電壓(V/HZ)
|
220/50
|
|
氣源壓力(MPa)
|
0.4～0.6
|
|
法蘭標準
|
GB6070.3-85
|
|
安裝位置
|
任意
|
|
介質溫度(℃)
|
丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150，
|
|
主要件材質
|
閥體、閥板
|
碳鋼(鍍鎳)或不銹鋼
|
|
密封件
|
丁腈橡膠或氟橡膠
|
三、氣動真空蝶閥 外形連接尺寸
|
公稱通徑(DN)
|
50
|
63
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
|
連接尺寸
|
A
|
26
|
32
|
35
|
50
|
55
|
60
|
|
ΦD
|
110
|
130
|
145
|
165
|
200
|
225
|
285
|
335
|
425
|
510
|
|
ΦB
|
90
|
110
|
125
|
145
|
175
|
200
|
260
|
310
|
395
|
480
|
|
n-ΦC
|
4-Φ9
|
8-Φ9
|
4-Φ12
|
12-Φ11
|
12-Φ14
|
16-Φ14
|
|
|
|
 |
|
