D671氣動對夾式蝶閥采用精密的J型彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
 |
 |
|

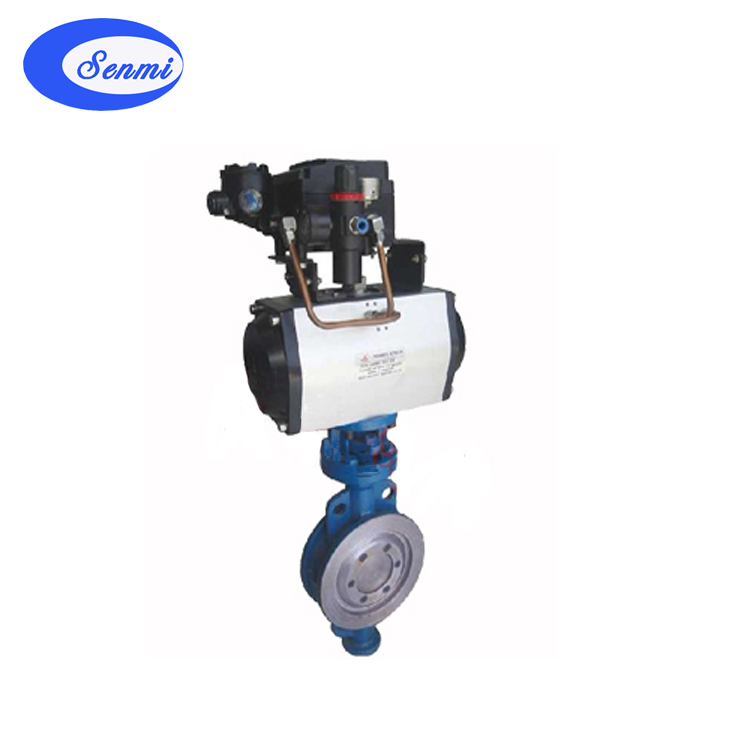

氣動對夾式蝶閥
|
氣動對夾式蝶閥 結構圖
|
二、氣動對夾式蝶閥 特點
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。
三、D643H氣動彈性金屬密封蝶閥 執行機構
采用新型系列GT型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
四、D643H氣動彈性金屬密封蝶閥 附件選項
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
五、氣動對夾式蝶閥 主要性能規范
|
公稱通徑DN(mm)
|
50-1200
|
|
公稱壓力PN(MPa)
|
1.0
|
1.6
|
|
公稱壓力PS(MPa)
|
強度試驗
|
1.5
|
2.4
|
|
密封試驗
|
1.1
|
1.76
|
|
材料\材料代號
|
C
|
P
|
R
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
蝶板
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
四氟 不銹鋼
|
|
填料
|
四氟 柔性石墨
|
|
適用工況
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-40℃～200℃(超該溫度范圍；訂貨時請注明)
|
|
執行器
|
型號
|
GT系列、SW系列、BAW系列
|
|
氣源壓力
|
0.4-0.7Mpa
|
六、氣動對夾式蝶閥 主要尺寸及執行器配置
|
公稱通徑DN(mm)
|
尺寸
|
執行器型號
|
|
L
|
D1
|
H
|
Z-Φd
|
|
50
|
43
|
125
|
82
|
4-18
|
GT63/GT83K
|
|
65
|
46
|
145
|
95
|
8-18
|
GT83/GT83K
|
|
80
|
49
|
160
|
108
|
8-18
|
GT83/GT110K
|
|
100
|
56
|
190
|
125
|
8-23
|
GT110/GT127K
|
|
125
|
64
|
220
|
138
|
8-25
|
GT127/GT160K
|
|
150
|
70
|
250
|
198
|
8-25
|
GT127/GT160K
|
|
200
|
71
|
310
|
236
|
12-25
|
GT160/GT190K
|
|
250
|
76
|
370
|
276
|
12-30
|
GT190/GT210K
|
|
300
|
83
|
430
|
308
|
16-30
|
GT210/BAW17S
|
|
350
|
92
|
490
|
340
|
16-34
|
BAW17/BAW20S
|
|
400
|
102
|
550
|
374
|
16-34
|
BAW17/BAW20S
|
|
450
|
114
|
600
|
384
|
20-34
|
BAW17/BAW20S
|
|
500
|
127
|
660
|
448
|
20-41
|
BAW17/BAW20S
|
|
600
|
154
|
770
|
490
|
20-41
|
BAW20/BAW28S
|
|
700
|
165
|
875
|
542
|
24-48
|
BAW28/BAW28S
|
|
800
|
190
|
990
|
607
|
24-48
|
BAW28/BAW35S
|
|
900
|
203
|
1090
|
665
|
28-54
|
BAW28/BAW35S
|
|
1000
|
216
|
1210
|
731
|
28-58
|
BAW35/BAW40S
|
|
1200
|
254
|
1420
|
842
|
32-58
|
BAW35/BAW40S
|
七、氣動對夾式蝶閥 訂貨須知
訂貨須知：
1、請在訂貨時提供詳細口徑規格、交貨地址、交貨時間。
2、根據管道需要，決定選用往復式(二位開關式)或彈簧復位式(常閉或常開式)。
3、可選配控制附件：(1)單電控電磁閥(斷電時常閉或常開)，(2)雙電控電磁閥(開關式)，(3)閥位開關回訊器，(4)氣源處理三聯件。特殊使用環境(易燃易爆場合)，可選防爆型。
