自力式微壓調節閥|自力式調節閥
一、自力式微壓調節閥 概述
ZZYW型自力式微壓、差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件：用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮氣等各種工業氣體的減壓、穩壓、泄壓調節：用于各種油品、化學品、液體儲罐氣封。
 |
 |
|

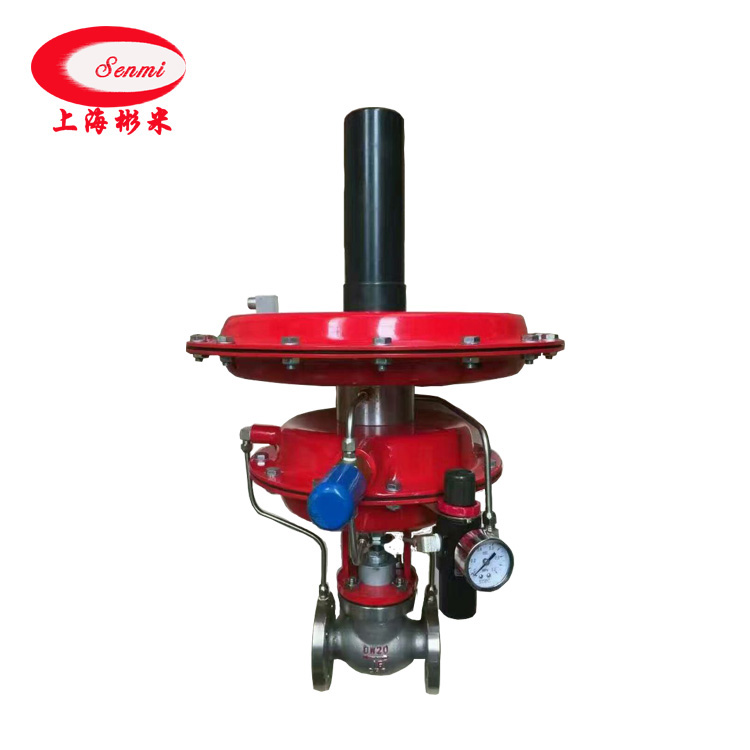

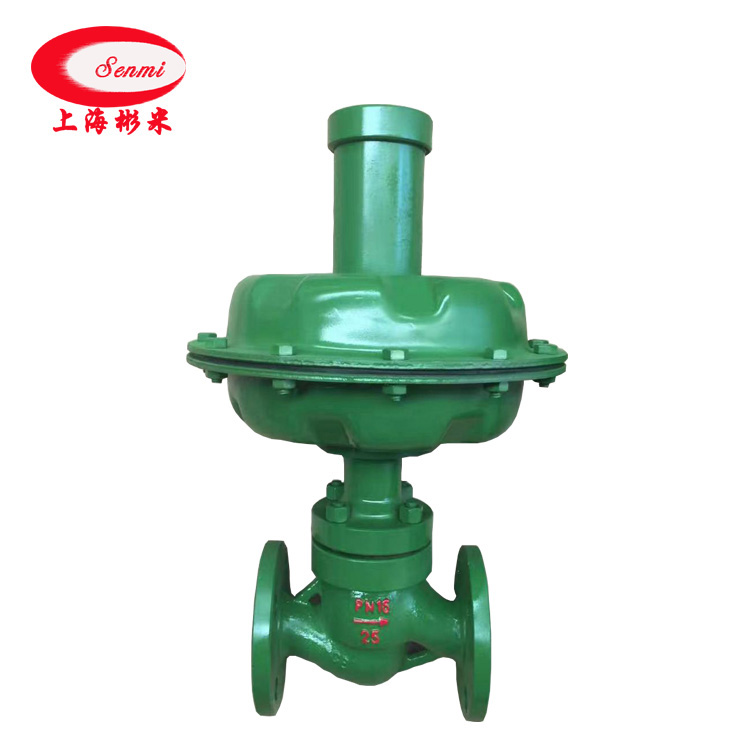

自力式差(微)壓調節閥
|
自力式差(微)壓調節閥 結構圖
|
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量系數Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
公稱壓力(MPa)
|
1.0 1.6
|
|
固有流量特性
|
快開
|
|
保證調壓閥正常工作 的最小壓差P(MPa)
|
≥0.01
|
|
壓力分段范圍 (KPa)
|
0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100
|
|
工作溫度℃
|
≤80
|
|
適合介質
|
氣體、蒸汽、低粘度液體
|
|
法蘭尺寸、型式
|
PN10、16、GB9113-88凸式或根據用戶要求選配其它標準型式的法蘭(如：ANSI、JIS、DIN等標準)
|
|
結構長度
|
按GB12221-89標準
|
三、自力式微壓調節閥 主要性能指標
|
控制精度％
|
±10
|
|
允許泄 漏量
|
硬密封(L/H)
|
單座(Ⅳ級)：≤10-4閥額定容量：雙座(Ⅱ級)、≤5×10-3×閥額定容量
|
|
軟密封 (ml/min)
|
DN(mm)
|
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
0.15
|
0.3
|
0.45
|
0.6
|
0.9
|
1.7
|
4.0
|
6.75
|
四、 自力式微壓調節閥 許用介質與溫度的關系
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
A
|
壓力調節范圍 (Kpa)
|
0.5～30
|
φ394
|
|
28～50
|
φ308
|
φ394
|
|
48～100
|
φ308
|
|
公稱通徑 DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
法蘭距離L
|
185
|
200
|
205
|
222
|
254
|
276
|
298
|
352
|
|
執行器寬K
|
395
|
|
總高度H
|
456
|
465
|
470
|
470
|
480
|
490
|
490
|
510
|
|
導壓管接口螺紋
|
M16×1.5
|
|
重量Kg
|
12
|
13
|
15
|
17
|
20
|
28
|
38
|
43
|
六、自力式微壓調節閥 閥門主要零件及推薦使用溫度范圍
|
零件名稱
|
材料
|
溫度范圍
|
|
閥體、閥蓋
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
閥芯、閥座
|
1Cr18Ni9Ti
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
(增強)聚四氟乙烯
|
-20～200℃
|
|
司太萊合金堆焊
|
-250～550℃
|
|
壓力平衡元件
|
波紋管
|
18Ni12Mo2Ti
|
-160～300℃
|
|
彈簧
|
18Ni12Mo2Ti
|
-160～250℃
|
