一、自力式氮封閥 概述

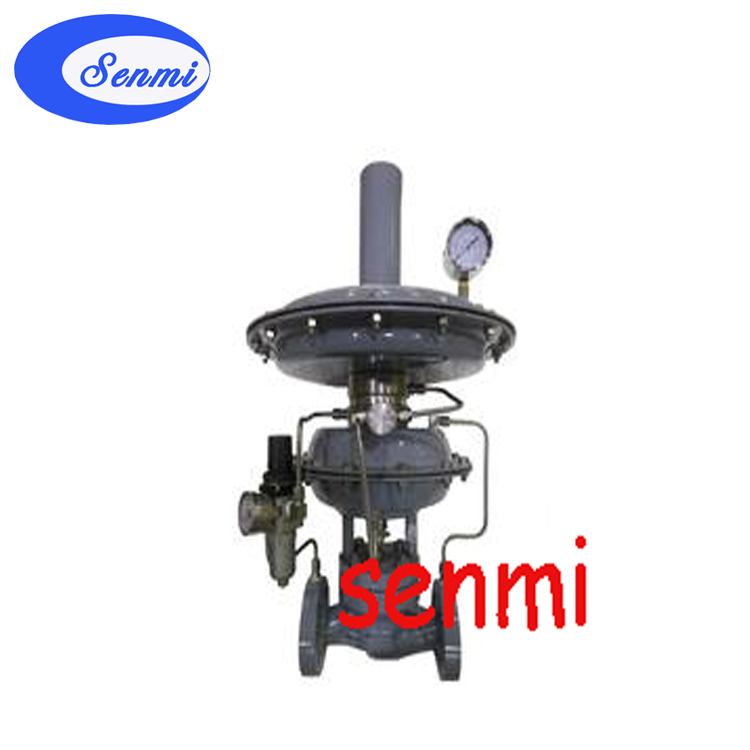

彬米牌ZYVP自力式氮封閥由控制閥、執行器和指揮器組成,是一種無需外加能源,利用被調介質自身壓力為動力源,進行自動調節壓力恒定的節能型產品,該閥控制精度高,比一般自力式調壓閥高一倍左右,適合在控制精度要求較高的場合。
(B)控制閥后壓力
(K)控制閥前壓力
|
|

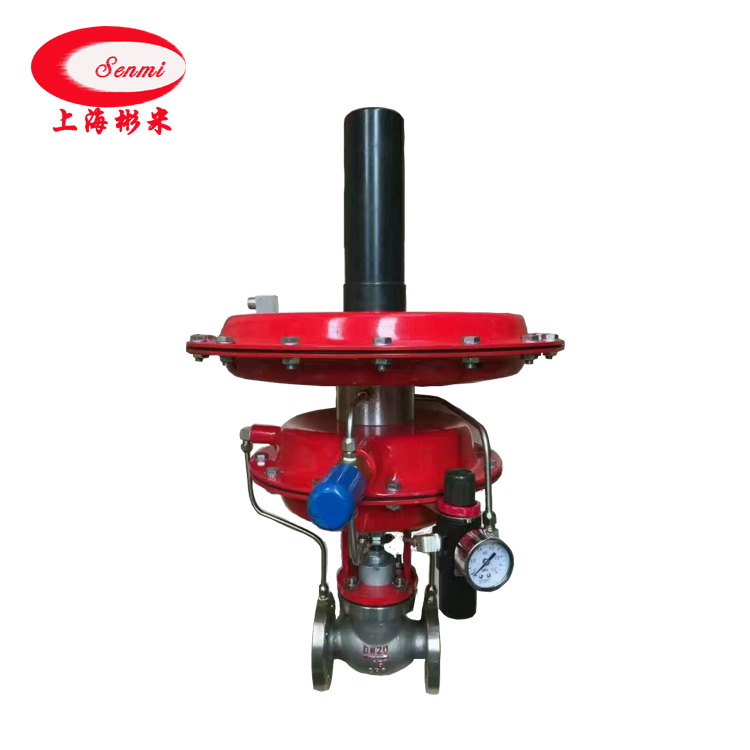

ZYVP自力式氮封閥(防腐型)
|
ZYVP自力式氮封閥(結構圖)
|
二、自力式氮封閥 主要零件材料
閥 體:ZG230~450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
閥 芯:1Cr18Ni9Ti Cr18Ni12Mo2Ti
閥 座:1Cr18Ni9Ti Cr18Ni12Mo2Ti
波紋管:1Cr18Ni9Ti
膜 蓋:A3、1Cr18Ni9Ti
膜 片:丁脯橡膠、耐油像膠、氟橡膠
三、自力式氮封閥 主要技術參數
公稱通徑DN(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
閥座直徑
|
6
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
額定流量系數KV
|
3.2
|
5
|
8
|
11
|
20
|
50
|
80
|
100
|
160
|
|
壓力調節范圍KPa
|
0.5~5.5、5~10、9~14、13~19、18~24、23~28
27~33、31~38、36~44、42~51、49~58、56~66
|
公稱壓力PN(MPa)
|
1.0 1.6
|
被調介質溫度(°C)
|
≤80
|
調節精度(%)
|
±10
|
允許泄漏量
|
10-4X閥額定容量
|
四、自力式氮封閥 外形尺寸
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
A
|
395
|
H
|
680
|
690
|
710
|
720
|
735
|
797
|
837
|
1050
|
L
|
185
|
200
|
205
|
222
|
254
|
276
|
298
|
352
|
法蘭標準
|
GB:1.6、2.5、4.0MPa ANSI:150、JIS:10K
|
注:本表法蘭距離以PN16為依據。
四、自力式氮封閥 訂貨須知
一、①ZZYVP氮封閥產品名稱與型號 ②ZZYVP氮封閥口徑 ③ZZYVP氮封閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定杉米公司的ZYVP氮封閥型號,請按ZYVP氮封閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的彬米閥門專家為您審核把關。
