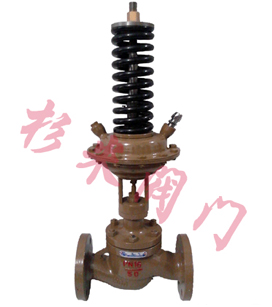

自力式壓力調節閥以常用型閥后式為例，閥芯的初始位置為開啟狀態，閥后壓力P2經導壓管輸入上膜室作用在執行機構膜片上，其作用力與彈簧的作用力相平衡時的閥芯位置決定了閥的開度，從而控制閥后壓力。當閥后壓力P2增加時，P2作用在膜片上的作用力也隨之增加。此時，膜片上的作用力大于設定彈簧的作用力，使閥芯向著關閉的位置運動，閥的開度減小，P2降低，直到膜片上的作用力與彈簧作用力相平衡為止，從而使P2降為設定值。同理，當閥后壓力P2降低時，動作方向與上述方向相反。
自力式壓力調節閥的操作步驟：
1、應用漏頭經過注液口加入直至排氣孔流出為止
2、擰緊排氣塞，持續注水直至溢出注液口
3、從冷凝器上擰下注液口螺釘
4、調停壓力調理盤，并視察壓力閃現值達到要求為止
5、擰松履行機構排氣塞
6、擰緊注液口螺釘
7、放慢開啟調理閥先后截止閥
|
