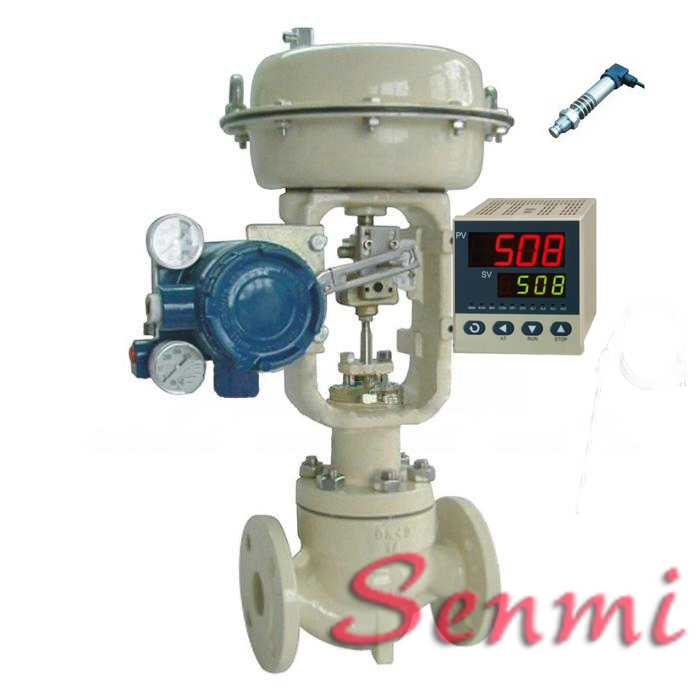

氣動調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度等各種工藝參數。氣動調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。
氣動調節閥動作分氣開型和氣關型兩種。氣開型（Air to Open） 是當膜頭上空氣壓力增加時，閥門向增加開度方向動作，當達到輸入氣壓上限時，閥門處于全開狀態。反過來，當空氣壓力減小時，閥門向關閉方向動作，在沒有輸入空氣時，閥門全閉。故有時氣開型閥門又稱故障關閉型（Fail to Close FC）。氣關型（Air to Close）動作方向正好與氣開型相反。當空氣壓力增加時，閥門向關閉方向動作；空氣壓力減小或沒有時，閥門向開啟方向或全開為止。故有時又稱為故障開啟型（Fail to Open FO）。氣動調節閥的氣開或氣關，通常是通過執行機構的正反作用和閥態結構的不同組裝方式實現。
氣開氣關的選擇是根據工藝生產的安全角度出發來考慮。當氣源切斷時，調節閥是處于關閉位置安全還是開啟位置安全？舉例來說，一個加熱爐的燃燒控制，調節閥安裝在燃料氣管道上，根據爐膛的溫度或被加熱物料在加熱爐出口的溫度來控制燃料的供應。這時，宜選用氣開閥更安全些，因為一旦氣源停止供給，閥門處于關閉比閥門處于全開更合適。如果氣源中斷，燃料閥全開，會(huì )使加熱過量發生危險。又如一個用冷卻水冷卻的的換熱設備，熱物料在換熱器內與冷卻水進行熱交換被冷卻，調節閥安裝在冷卻水管上，用換熱后的物料溫度來控制冷卻水量，在氣源中斷時，調節閥應處于開啟位置更安全些，宜選用氣關式（即FO）調節閥。
氣開式改變?yōu)闅忾]式或氣閉式改變?yōu)闅忾_(kāi)式，如調節閥安裝有智能式閥門定位器，在現場可以很容易進行互相切換。
但也有一些場合，故障時不希望閥門處于全開或全關位置，操作不允許，而是希望故障時保持在斷氣前的原有位置處。這時，可采取一些其它措施，如采用保位閥或設置事故專用空氣儲缸等設施來確保。
氣動調節閥的使用注意事項
1、 本閥應存放在干燥的室內，通路兩端必須堵塞。不準堆置存放
2、 長期存放的調節閥應定期檢查，清除污垢，在各運動部分及加工面上應涂以防銹油，防止生銹。
3、 本閥應安裝在水平管道上，必修垂直安裝。閥桿向上。
4、 必修按圖示箭頭所指示介質流動方向進行安裝

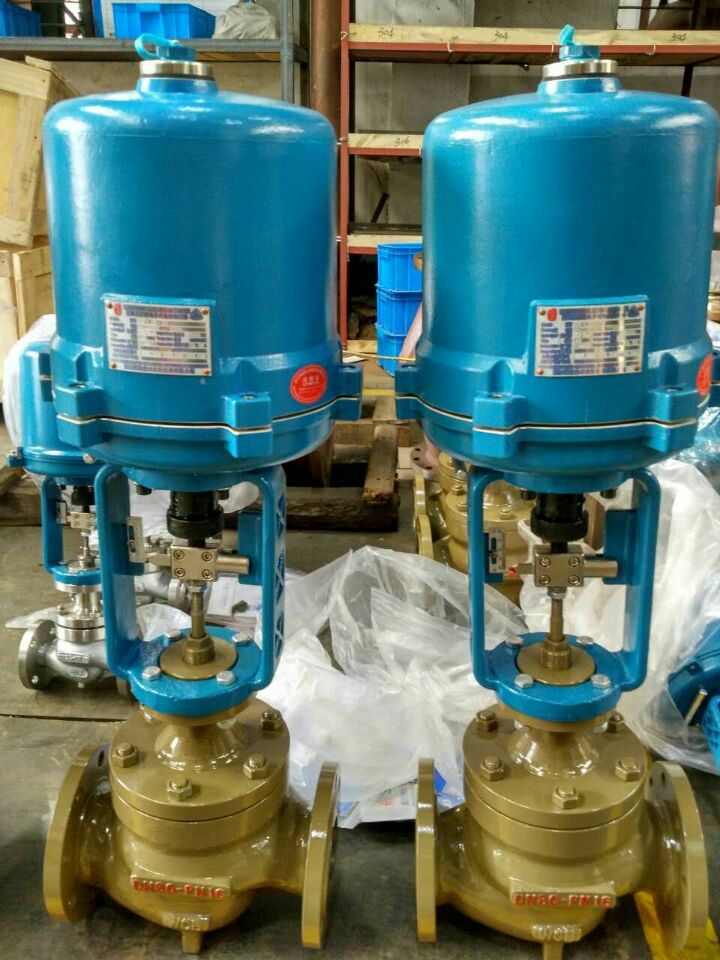

電動調節閥是工業自動化過程控制中的重要執行單元。隨著工業領域自動化程度的不斷提高，它在各種工業生產領域中的應用越來越廣泛。與傳統氣動控制閥相比，電動調節閥具有明顯的優點：節能(工作時只耗電)、環保(無碳排放)、安裝快捷方便(無復雜的氣動管道和氣動泵)。工作站)。閥門按其功能和特點分為線性、等百分比和拋物線型。
電動調節閥工作原理
工作電源：DC24V、AC220V、AC380V等電壓等級。
輸入控制信號：DC4-20MA或DC1-5V。
反饋控制信號：DC4-20MA(負載電阻低于500歐姆)。
通過接收工業自動控制系統的信號(如：4～20mA)驅動閥門，改變閥芯與閥座之間的截面尺寸，控制管路介質的流量、溫度、壓力等工藝參數。實現自動調節功能。
新型電動調節閥的執行機構具有喂衣功能。它接收4-20mA或1-5V.DC的統一標準信號，將電流信號轉換為相應的線性位移，自動控制調節閥的開啟，實現連續調節流體的壓力、流量、溫度和液位管道。
應用領域
在電力、化工、冶金、環保、水處理、輕工、建材等工業自動化系統領域。特點用途
具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
電動調節閥閥內組件：閥芯型式：上導單座(套筒)柱塞型閥芯
流量特性：直線特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
電動調節閥用于調節工業自動化過程控制領域中的介質流量、壓力、溫度、液位等工藝參數。
|
