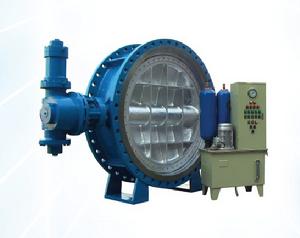

蓄能器型
接通電源，萬能轉換開關在“就地、遠程”位，控制系統保壓?jiǎn)卧詣?dòng)啟動，即：當系統壓力降至低壓力設定點時，油泵自動開啟補壓， 至高壓力設定點時停機。萬能轉換開關在“解除”位，則停止保壓功能。
開閥時，電磁閥換向，油缸有桿腔回油箱，蓄能器壓力油進入油缸無桿腔推動活塞，回油經流量控制閥回油箱，活塞桿帶動連桿開閥。旋轉流量控制閥手輪可以調整開閥時間，調整范圍為10~90秒。
關閥時，電磁閥換向；油缸無桿腔內壓力油回油箱；蓄能器內的壓力油進入油缸有桿腔，拉動搖臂關閥，迅速切斷前約70%行程的大部分水流；后30%行程則緩慢關閉。快慢關角度以及各階段緩沖時間可以根據管道實際工況進行調節，有效消除管道水錘；調整時間為快關2秒~25秒，慢關6秒~90秒。
啟閉過程中，可通過停止按鈕使閥門停止在任意中間位置。停止動作主要用于系統調試。
手動泵主要用于系統調試。在無電或油泵不能正常工作的情況下，搖動手動泵，也可完成系統的保壓和閥門的緊急關閉。
液壓站
液壓站包括電機、油泵、手動泵、溢流閥、流量控制閥、截止閥、電磁換向閥、保壓蓄能器、壓力開關、液壓集成塊、油箱、過濾裝置、高壓軟管等。
液壓站與閥門、傳動系統緊密結合為一個整體，使其占用空間降至最小；但也可以按照機房實際操作需要采取分體式安裝。
重錘式系統電磁閥有正作用型（帶電開閥、失電關閥）與反作用型（失電開閥、帶電關閥）兩種類型供用戶選擇。
蓄能器型系統電磁換向閥一般為正作用型（帶電開閥、失電關閥型）。
蓄能器鎖定型為三位四通滑閥帶保壓插裝閥系統，電磁閥開、關閥時均帶電，開、關到位后均失電，
老式的液壓站集成塊為平板式結構，保壓蓄能器為閥門廠自制的臥式彈簧式蓄能器，結構松散，占用空間大；同時因為截止閥、甚至電磁閥也是閥門廠自行制造的非標件，因為設備、工藝條件的差距，形成了普通閥門廠制造液壓元件的尷尬；電磁閥、截止閥的性能成了制約產品質量進一步提高的瓶頸。
SENMI技術人員自行設計的立體式液壓集成塊，結構緊湊，占用空間小；蓄能器采用GB/T2352標準立式蓄能器，截止閥、電磁閥采用上海航海儀器總廠達到國際先進水平的力士樂(lè )系列（安裝面按DIN24340）產品，實現了元件的標準化，保證了產品的質量，液壓系統的保壓時間至少在168小時以上。
蓄能機構
蓄能器式產品的蓄能機構為氣囊式蓄能器，利用的是氣囊被高壓油液壓縮后再釋放的能量。結構上蓄能器與液壓站配為一個整體。閥門工作時，油泵電機通過壓力開關的控制，自動給蓄能器充壓，使蓄能器內總是存儲有足夠一次開、關閥的高壓油源。開、關閥時，即使不啟動電機，蓄能器也可保證完成一次完整的開關動作。系統配有兩只蓄能器，兩只蓄能器互為備用，分別可以用截止閥與主回路分開。
電氣控制系統
電氣控制系統包括電氣控制箱、備用電源、接線盒、電纜以及安裝于其他部件上的壓力開關、傳感器和行程開關等。系統動力電源等級為380VAC，控制電源一般為220VAC，也可以根據用戶要求選用220VDC、110VDC等其他電源等級。
電氣控制系統分為普通繼電控制型和PLC智能控制型兩種類型。
普通繼電控制型邏輯運算用繼電器來實現；它不僅可以就地操作，也可以接入DCS系統實現遠程控制，遠程與就地狀態用萬能轉換開關切換。可以接收的遠程信號有：開閥、關閥、停止、水泵狀態、管道壓力（差壓）等；輸出供遠程DCS監控的信號有：閥門開度位置信號（0º、15º、75º、90º）、遠程狀態信號、油泵狀態信號、鎖定狀態信號、故障信號（電機過載、開閥超時、關閥超時、鎖定故障）、閥門狀態4~20mA模擬量信號等；除了閥門狀態4~20mA模擬量信號外，其余信號均為無源的干接點開關量信號。
PLC智能控制型邏輯運算用可編程控制器PLC來實現，這不僅提高了系統邏輯運算的可靠性，而且操作簡單，便于維護，同時因為其功能的擴展、加上文本顯示器、觸摸屏等人機界面的使用，使其在智能化方面的優勢得到了充分體現。
PLC智能控制型系統可以設計成每臺閥門配備一只控制箱，也可以設計成數臺閥門共用一只控制箱。工作狀態下，閥門開度、遠程狀態、鎖定狀態、油泵狀態、油壓狀態、油溫狀態、油箱液面高度、以及電機過載、開閥超時、關閥超時、鎖定故障等故障信號，均從各個開關、傳感器輸入PLC，通過人機界面進行監視；系統同時對發生的問題進行分析、發出報警信息或自動采取緊急措施。各種需要調節的參數，如油壓保壓范圍、泵閥聯動延遲時間、管道允許開閥差壓值等，則可以直接在人機界面的調整菜單下進行設定。
可編程控制器利用遠程通訊接口，可直接通過光纜或電話線路與中央計算機進行遠程信息傳輸，使中控室對系統進行管理和集中控制。對于在偏遠地區運行或分散安裝的閥門，也可采用無線收發裝置進行遠程遙控，實現無人化管理。
控制系統還可配備用電源。一般情況下，當控制系統失電時，閥門自動關閉；當配備備用電源后，控制電源故障時，備用電源自動接入，保證系統以及電磁換向閥的供電，使閥門繼續保持在工作狀態。只有中控室關閥信號發出時，閥門才隨之按程序關閉。
|
